Instrukcja montażu oprawy LED Sunco Center Basket Troffer
Dowiedz się, jak bezpiecznie zainstalować oprawę LED Sunco Center Basket Troffer. Instrukcja zawiera kroki montażu, schemat podłączenia przewodów oraz ważne wytyczne dotyczące bezpieczeństwa i warunków pracy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Oprawa LED Sunco Center Basket Troffer wymaga profesjonalnego montażu. Instalacja musi zostać przeprowadzona przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć zasilanie elektryczne.
Procedura instalacji

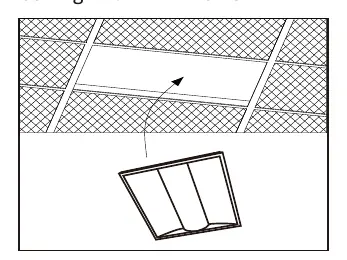

- Demontaż: Usuń istniejącą oprawę oświetleniową z sufitu.
- Zabezpieczenie: Zamontuj wsporniki zabezpieczające zgodnie z zaleceniami producenta.
- Dostęp do sterownika: Odkręć pokrywę sterownika (drivera) znajdującą się na obudowie oprawy.
- Podłączenie elektryczne: Podłącz przewody zasilające oraz sterujące zgodnie ze schematem.
- Konfiguracja: Jeśli oprawa posiada funkcję regulacji, wybierz pożądaną temperaturę barwową (CCT) oraz moc (wattage). W przeciwnym razie pomiń ten krok.
- Zakończenie: Załóż pokrywę sterownika i zabezpiecz ją śrubą.
Podłączenie przewodów
Oprawa wymaga dedykowanego zewnętrznego sterownika LED. Podłączenie należy wykonać następująco:
- N (biały): Przewód neutralny
- L (czarny): Przewód fazowy
- Uziemienie (zielony): Przewód ochronny
- Dim- (szary) i Dim+ (fioletowy): Przewody sterowania ściemnianiem
Warunki pracy i bezpieczeństwo
- Temperatura otoczenia: od -13°F do 113°F. Unikać bezpośredniego nasłonecznienia.
- Warunki przechowywania: Chłodne i suche miejsce.
- Zastosowanie: Produkt nadaje się do wilgotnych pomieszczeń.
- Ostrzeżenie: Zapewnij odpowiednią przestrzeń wokół oprawy dla odprowadzania ciepła. Nigdy nie przykrywaj oprawy matami termoizolacyjnymi ani innymi materiałami.
- Obciążenie: Upewnij się, że powierzchnia montażowa lub element konstrukcyjny jest w stanie utrzymać ciężar oprawy.
Praktyczna pomoc
Typowe problemy
Sprawdź, czy zasilanie jest włączone oraz czy przewody (L, N, uziemienie) zostały poprawnie podłączone do zewnętrznego sterownika LED.
Upewnij się, że oprawa nie jest przykryta materiałami izolacyjnymi i ma zapewnioną odpowiednią przestrzeń do wentylacji.
Zweryfikuj, czy powierzchnia sufitu lub element konstrukcyjny wytrzyma ciężar oprawy przed jej zawieszeniem.
Przed użyciem
- Odłącz zasilanie przed rozpoczęciem instalacji
- Upewnij się, że instalację wykonuje licencjonowany elektryk
- Sprawdź, czy posiadasz dedykowany zewnętrzny sterownik LED
- Zweryfikuj nośność powierzchni montażowej
