Sungrow 1-Phase PV Grid-Connected Inverter (SG5.0RS-ADA / SG8.0RS / SG9.0RS / SG10RS)

Skrócona instrukcja instalacji i obsługi jednofazowych falowników fotowoltaicznych Sungrow serii SG5.0RS-ADA do SG10RS. Zawiera wytyczne dotyczące montażu, podłączeń elektrycznych, bezpieczeństwa oraz interpretacji wskazań panelu LED.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Opis urządzenia

Falowniki Sungrow serii SG5.0RS-ADA, SG8.0RS, SG9.0RS oraz SG10RS to jednofazowe urządzenia przeznaczone do systemów fotowoltaicznych podłączonych do sieci energetycznej. Urządzenia te charakteryzują się wysoką wydajnością i są przeznaczone do montażu przez wykwalifikowany personel posiadający odpowiednie uprawnienia elektryczne.

Bezpieczeństwo

Praca z falownikiem wiąże się z ryzykiem porażenia prądem o napięciu zagrażającym życiu. Ważne zasady bezpieczeństwa:

  • Przed przystąpieniem do jakichkolwiek prac należy odłączyć falownik od wszystkich źródeł zasilania.
  • Po odłączeniu zasilania należy odczekać co najmniej 10 minut, aż kondensatory wewnętrzne się rozładują.
  • Nie wolno otwierać obudowy urządzenia, gdyż grozi to utratą gwarancji i porażeniem prądem.
  • Wszystkie połączenia elektryczne muszą być zgodne z lokalnymi i krajowymi normami.
  • Podczas pracy falownik może nagrzewać się do temperatur przekraczających 60 stopni Celsjusza, dlatego nie należy dotykać radiatorów.

Montaż i uruchomienie

Falownik należy montować w miejscu zapewniającym odpowiednią wentylację, z zachowaniem minimalnych odstępów (min. 500 mm od góry, 300 mm po bokach, 400 mm od dołu). Urządzenie powinno być montowane pionowo na stabilnej powierzchni. Proces instalacji obejmuje montaż wspornika ściennego, podłączenie uziemienia ochronnego (PE), podłączenie przewodów AC oraz DC zgodnie z instrukcją.

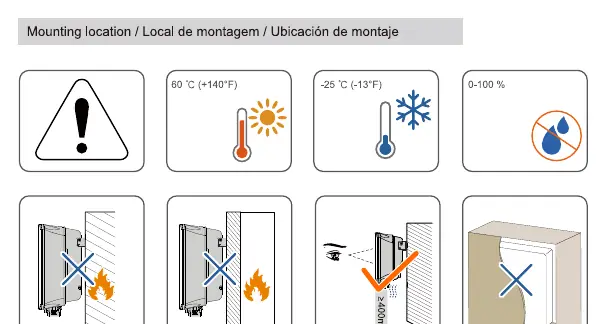

Wymagane odstępy montażowe dla zapewnienia prawidłowej wentylacji falownika.
Wymagane odstępy montażowe dla zapewnienia prawidłowej wentylacji falownika.

Obsługa i diagnostyka

Urządzenie wyposażone jest w panel LED, który wyświetla bieżące parametry pracy (E-day, Pac) oraz kody błędów. Interpretacja wskazań LED:

Schemat panelu LED i interpretacja stanów pracy falownika.
Schemat panelu LED i interpretacja stanów pracy falownika.
  • Niebieski (ciągły): Falownik pracuje normalnie.
  • Niebieski (migający): Falownik w trybie czuwania lub uruchamiania.
  • Czerwony (ciągły): Wystąpił błąd systemu.
  • Wyłączony: Brak zasilania po stronie AC i DC.

Więcej informacji technicznych oraz wsparcie można uzyskać na oficjalnej stronie producenta pod adresem http://support.sungrowpower.com/.

Informacje o producencie

Sungrow

Profil marki

Praktyczna pomoc

Typowe problemy

Brak wskazań na panelu LED

Sprawdź, czy strony AC i DC są zasilane. Jeśli ekran jest wyłączony po 5 minutach bezczynności, dotknij wskaźnika LED, aby go aktywować.

Czerwony wskaźnik LED

Wystąpił błąd systemu. Dotknij wskaźnika LED, aby wyświetlić kody błędów i skonsultuj się z dokumentacją serwisową.

Ryzyko uszkodzenia przez wyładowania elektrostatyczne (ESD)

Podczas dotykania komponentów elektronicznych należy nosić opaskę uziemiającą i unikać niepotrzebnego dotykania styków.

Przed użyciem

  • Sprawdź, czy zawartość opakowania jest kompletna zgodnie z listą dostawy.
  • Upewnij się, że personel instalacyjny posiada odpowiednie kwalifikacje.
  • Zweryfikuj, czy miejsce montażu zapewnia odpowiednią wentylację i odstępy.
  • Przygotuj wymagane narzędzia: multimetr (min. 600Vdc), wiertarkę, zaciskarkę, śrubokręty.
  • Upewnij się, że przewody są dobrze zaizolowane i nieuszkodzone.

Parametry w praktyce

Odstępy montażowe
Wymagane min. 500mm góra, 300mm boki, 400mm dół dla zapewnienia chłodzenia.
Czas rozładowania
Po odłączeniu zasilania należy odczekać 10 minut przed otwarciem lub dotknięciem części wewnętrznych.
Temperatura pracy
Urządzenie może nagrzewać się powyżej 60 stopni Celsjusza; nie dotykać radiatorów podczas pracy.

Ilustracje i schematy

  • Schemat montażu: wymaga użycia dwóch zestawów śrub M6 do zamocowania falownika na wsporniku.
  • Podłączenie PE: wymaga użycia rurki termokurczliwej na połączeniu przewodu uziemiającego.
  • Podłączenie AC: wymaga użycia odpowiedniego złącza i dokręcenia z momentem 5-6 N.m.

Zgodność modelu

  • Złącze DRM jest przeznaczone wyłącznie dla zewnętrznych urządzeń sterujących w regionach AU/NZ.
  • RCD nie jest wymagane, jeśli instalacja jest zgodna z lokalnym standardem AS3000-2018.
