Cyfrowy oscyloskop biurkowy FNIRSI-1014D

Opis produktu

FNIRSI-1014D to zaawansowany, dwukanałowy oscyloskop biurkowy zintegrowany z generatorem sygnału DDS. Urządzenie charakteryzuje się częstotliwością próbkowania w czasie rzeczywistym 1GSa/s oraz pasmem analogowym 100MHz na kanał. Wyposażony w 7-calowy wyświetlacz LCD o wysokiej rozdzielczości (800x480), oferuje intuicyjną obsługę oraz zaawansowane funkcje, takie jak pomiary kursorowe, analiza FFT oraz graficzne wyświetlanie Lissajous.

Dane techniczne i funkcje

• Próbkowanie: 1GSa/s w czasie rzeczywistym.
• Pasmo: 100MHz (dla obu kanałów).
• Generator sygnału: Wbudowany generator DDS z 14 standardowymi przebiegami i funkcją zapisu do 1000 własnych sygnałów.
• Pamięć: 1GB wbudowanej pamięci na zrzuty ekranu i dane przebiegów.
• Ochrona: Wbudowany moduł ochrony wysokiego napięcia do 400V.

Bezpieczeństwo

Uwaga: Podczas korzystania z dwóch kanałów jednocześnie, zaciski uziemiające obu sond muszą być połączone razem. Surowo zabrania się łączenia zacisków uziemiających do różnych potencjałów, szczególnie w przypadku urządzeń zasilanych z sieci 220V, co może doprowadzić do trwałego uszkodzenia płyty głównej oscyloskopu. Należy zawsze używać oryginalnego zasilacza.

Uruchomienie i obsługa

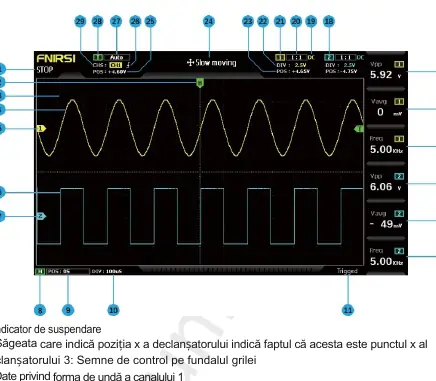

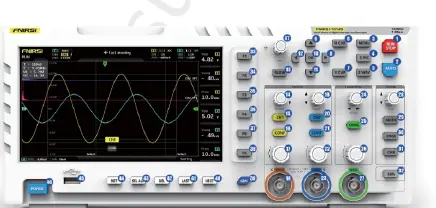

Urządzenie posiada funkcję automatycznego dopasowania (Auto), która po naciśnięciu przycisku automatycznie identyfikuje sygnał i ustawia optymalne parametry wyświetlania. Użytkownik może ręcznie regulować czułość pionową, podstawę czasu oraz parametry wyzwalania. Interfejs pozwala na łatwe przełączanie między trybami sprzężenia (AC/DC) oraz zmianę mnożnika sondy (1x, 10x, 100x).

Konserwacja i usterki

W przypadku problemów z wyświetlaniem sygnału (np. brak przebiegu, linia prosta), należy sprawdzić poprawność podłączenia sondy, ustawienia trybu wyzwalania oraz czy nie włączono pauzy. Jeśli linia bazowa (0V) nie pokrywa się ze wskaźnikiem na ekranie, należy wykonać kalibrację linii bazowej w menu urządzenia. W przypadku braku reakcji na włączenie, należy sprawdzić zasilanie i przewód zasilający.

Utylizacja

Urządzenie powinno być utylizowane zgodnie z lokalnymi przepisami dotyczącymi sprzętu elektronicznego. Nie wyrzucać do zwykłych odpadów komunalnych.
