Instrukcja obsługi paneli słonecznych Sunpower MAXEON 3 104C-RES
Przewodnik po bezpiecznym transporcie, rozładunku i kontroli dostawy paneli słonecznych Sunpower. Dowiedz się, jak prawidłowo używać wózków widłowych, jak układać palety oraz na co zwrócić uwagę przy odbiorze towaru, aby uniknąć uszkodzeń.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące bezpiecznego obchodzenia się z panelami słonecznymi Sunpower, ich transportu, rozładunku oraz kontroli jakości przy odbiorze. Przestrzeganie tych zasad jest niezbędne dla zachowania gwarancji i uniknięcia uszkodzeń mechanicznych modułów.
Zasady obsługi i przechowywania
- Panele należy zawsze traktować z dużą ostrożnością.
- Chronić zapakowane moduły przed wilgocią, gdyż zawilgocony karton może uszkodzić szkło.
- Zabrania się stawania na paletach.
- Nie należy układać innych przedmiotów na paletach z panelami.
- Każdy moduł powinien być przenoszony przez dwie osoby w odpowiednim wyposażeniu ochronnym (np. rękawice).
- Podczas wyjmowania paneli z opakowań typu Performance, należy zapewnić stabilność pozostałego stosu.
Rozładunek i transport wózkami widłowymi
Ostrzeżenia:
- Zabrania się rozładunku palet z góry ciężarówki za pomocą dźwigu.
- Zabrania się ręcznego rozładunku paneli z ciężarówki.
- Podwójne piętrowanie jest dozwolone tylko dla tego samego typu palet, przy użyciu poduszek powietrznych i belek zabezpieczających.
Wskazówki dla operatora wózka widłowego:
- Upewnij się, że widły nie wystają poza obrys palety, aby nie uszkodzić sąsiednich jednostek.
- Nie przechylaj wideł do góry podczas wjeżdżania pod paletę.
- Utrzymuj widły w pozycji prostej.
- Podczas rozładunku piętrowanego, zdejmuj palety pojedynczo, upewniając się, że nikt nie przebywa w strefie pracy.
Kontrola dostawy
Przed podpisaniem dokumentu dostawy należy sprawdzić paletę pod kątem:
- Góra palety: ślady stóp, podarte lub przewiercone zabezpieczenia, stłuczone szkło.
- Boki: zagięte ochraniacze krawędzi, uszkodzone narożniki, przesunięte moduły.
- Paleta drewniana: uszkodzone narożniki lub deski.
- Rama modułu: głębokie zarysowania, wygięcia, ślady uderzeń wideł.
Wszelkie widoczne uszkodzenia należy odnotować na liście przewozowym i udokumentować zdjęciami. Reklamacje dotyczące ukrytych uszkodzeń można zgłaszać w ciągu 7 dni roboczych od daty dostawy.
Praktyczna pomoc
Typowe problemy
Nigdy nie używaj dźwigu do rozładunku z góry ciężarówki; używaj wyłącznie wózka widłowego z odpowiednio dobranymi widłami.
Przechowuj panele w suchym miejscu; wilgotny karton traci sztywność i może doprowadzić do pęknięcia szkła modułu.
Upewnij się, że widły nie wystają poza paletę i nie przechylaj ich do góry podczas wjeżdżania pod ładunek.
Przed użyciem
- Sprawdź nośność sprzętu transportowego przed podniesieniem palety.
- Upewnij się, że masz co najmniej dwie osoby do rozpakowania modułów.
- Sprawdź kolor znaku ostrzegawczego na opakowaniu (czerwony oznacza stronę ze szkłem).
- Zweryfikuj stan palety i ramy modułów przed podpisaniem odbioru.
- Przygotuj aparat fotograficzny do udokumentowania ewentualnych uszkodzeń opakowania.
Parametry w praktyce
- Wymiary palety
- Kluczowe dla doboru odpowiedniego rozstawu wideł wózka widłowego.
- Metoda pakowania
- Określa sposób zabezpieczenia (np. narożniki plastikowe, rękawy narożne) i orientację paneli.
Ilustracje i schematy

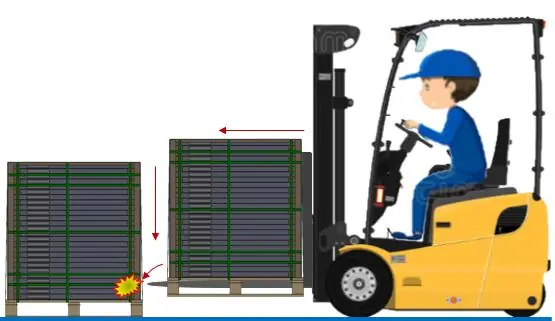

- Schematy na stronie 6 pokazują prawidłowe i błędne techniki użycia wózka widłowego, w tym unikanie wystawania wideł poza paletę.

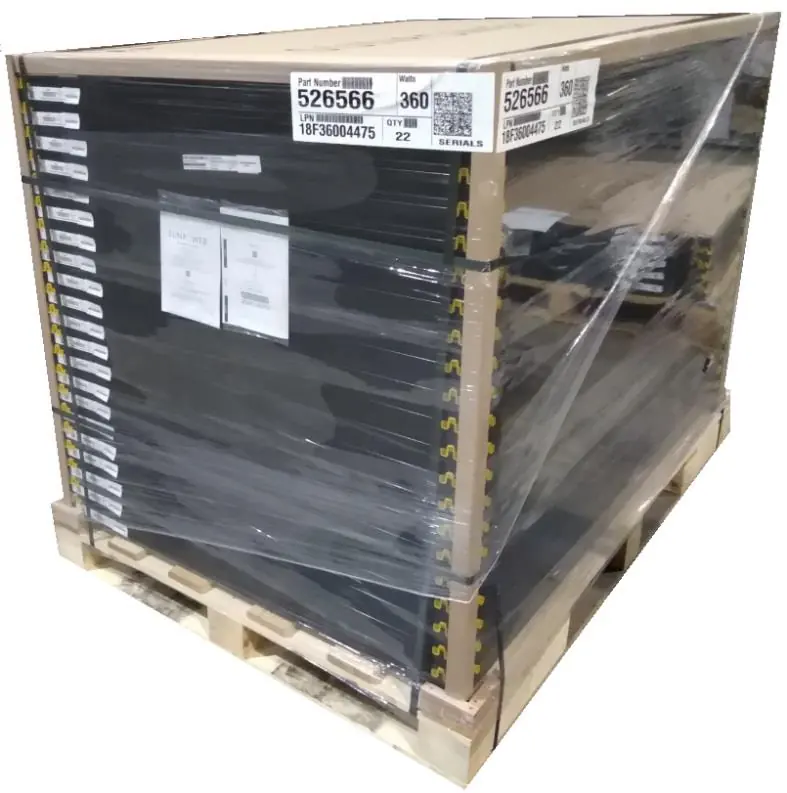

- Ilustracje na stronie 7 wskazują konkretne punkty kontrolne na palecie, które należy sprawdzić przed podpisaniem dostawy.
Zgodność modelu
- Podwójne piętrowanie jest dozwolone tylko dla tego samego typu palet.
- Dla niektórych modeli (np. P3) użycie poduszek powietrznych podczas transportu jest obowiązkowe.
