Konwerter Sunricher RF+Bluetooth na DALI+0/1-10V

Opis produktu

Konwerter Sunricher RF+Bluetooth na DALI+0/1-10V to zaawansowane urządzenie 2 w 1, które integruje sterowanie oświetleniem w sieci mesh Bluetooth. Urządzenie pozwala na konwersję sygnałów RF i Bluetooth na wyjście DALI lub 0/1-10V. Posiada wbudowany zasilacz magistrali DALI (50mA), co eliminuje potrzebę stosowania zewnętrznych zasilaczy przy obsłudze do 25 urządzeń sterujących. Wbudowany przekaźnik o obciążalności 5A umożliwia bezpośrednie sterowanie zasilaniem opraw.

Dane techniczne

• Napięcie wejściowe: 110-240V AC
• Wyjście przekaźnikowe: maks. 5A
• Wyjście DALI: maks. 50mA (zasilanie magistrali)
• Wyjście 0/1-10V: maks. 20mA
• Temperatura pracy: -20°C do +50°C
• Wilgotność względna: 8% do 80%
• Klasa szczelności: IP20
• Wymiary: 80 x 36 x 20.5 mm

Bezpieczeństwo

Uwaga: Nie należy ustawiać przełączników DIP przy włączonym zasilaniu. Instalację należy przeprowadzać wyłącznie przy odłączonym zasilaniu. Urządzenie nie jest odporne na wilgoć i powinno być chronione przed bezpośrednim kontaktem z wodą.

Uruchomienie i konfiguracja

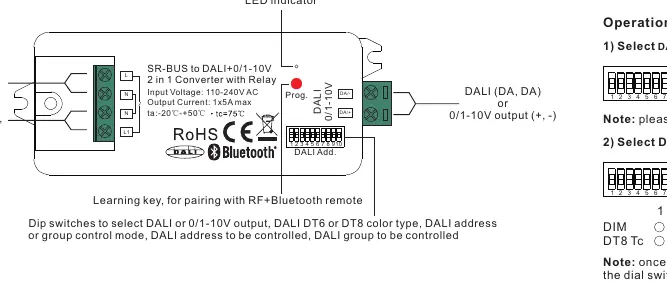

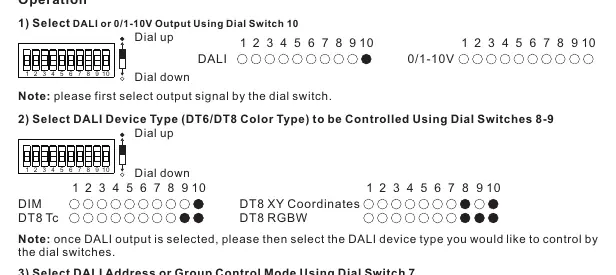

Konfiguracja odbywa się za pomocą przełączników DIP znajdujących się na obudowie:

• Wybór wyjścia: Przełącznik 10 służy do wyboru między trybem DALI a 0/1-10V.
• Tryb DALI: Przełączniki 8-9 pozwalają wybrać typ urządzenia (DT6 lub DT8), a przełącznik 7 wybiera tryb adresowania (adres indywidualny lub grupowy).
• Adresowanie: Przełączniki 1-6 służą do ustawiania konkretnego adresu DALI (00-63) lub grupy (0-15).

Obsługa i parowanie

Urządzenie obsługuje sterowanie za pomocą pilotów RF oraz aplikacji mobilnej. Parowanie z aplikacją odbywa się poprzez naciśnięcie przycisku Prog. W celu usunięcia parowania należy przytrzymać przycisk Prog. przez ponad 3 sekundy lub wykonać 8-krotny cykl resetu zasilania, aż podłączone światło zamiga, co potwierdzi przywrócenie ustawień fabrycznych.

Usterki i konserwacja

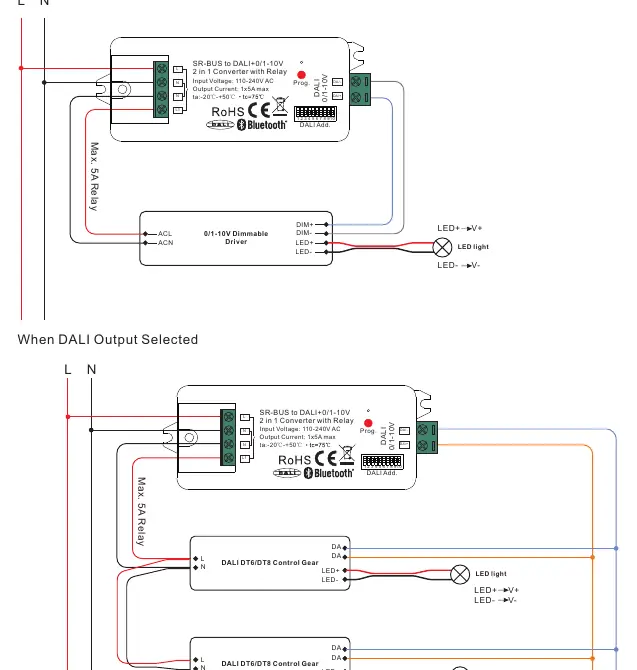

W przypadku problemów z komunikacją należy sprawdzić poprawność okablowania zgodnie ze schematem. Resetowanie do ustawień fabrycznych usuwa wszystkie skonfigurowane parametry w aplikacji. Urządzenie nie wymaga specjalnej konserwacji, należy jedynie dbać o czystość styków i odpowiednie warunki środowiskowe.
