Instrukcja obsługi sterownika czujnika PIR Sunricher 0-10V
Szybki przewodnik po sterowniku czujnika PIR Sunricher 0-10V (SR-IG9035A-PIR-V). Dowiedz się, jak poprawnie podłączyć urządzenie, skonfigurować sieć mesh, zresetować czujnik oraz poznać parametry techniczne i zasady instalacji.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Sterownik Sunricher SR-IG9035A-PIR-V to zintegrowany z oprawą czujnik ruchu PIR z obsługą sieci Wirepas mesh. Urządzenie służy do sterowania oświetleniem 0-10V za pomocą aplikacji mobilnej. Kluczowe jest przestrzeganie zakazu instalacji pod napięciem oraz unikanie źródeł ciepła i silnego przepływu powietrza w pobliżu czujnika.
Opis urządzenia
Urządzenie składa się z trzech głównych elementów:
- Soczewka PIR: wykrywa ruch.
- Czujnik światła: odpowiada za wykrywanie oświetlenia otoczenia i zbieranie światła dziennego.
- Przycisk Reset: służy do usuwania urządzenia z sieci/aplikacji. Szybkie miganie diody LED potwierdza sukces.
Instalacja i podłączenie
Podłączenie musi być wykonane zgodnie ze schematem elektrycznym. Należy pamiętać o oznaczeniach portów: V+ (zasilanie +), GND (wspólny dla zasilania - oraz DIM-), DIM+ (sygnał 0-10V). Uwaga: Nie instaluj urządzenia, gdy jest ono podłączone do zasilania.
Obsługa i resetowanie
Urządzenie można zresetować na dwa sposoby:
- Naciśnięcie i przytrzymanie przycisku Reset przez ponad 5 sekund.
- Użycie resetu magnetycznego: dotknięcie górnej części czujnika przez 5 sekund.
Środki ostrożności przy instalacji
Aby zapewnić prawidłowe działanie czujnika, należy unikać:
- Miejsc z częstymi zmianami temperatury (klimatyzatory, piekarniki, wentylatory).
- Bezpośredniego skierowania czujnika na szklane drzwi i okna.
- Instalacji naprzeciwko dużych, stale poruszających się obiektów.
- Miejsc o dużym przepływie powietrza lub bezpośrednio nasłonecznionych.
- Przeszkód takich jak meble czy duże rośliny w zasięgu detekcji.
Dane techniczne
- Zasilanie: 12-24VDC
- Wyjście: 0/1-10V (maks. 20mA)
- Zasięg komunikacji: 20m - 25m (wewnątrz)
- Wysokość montażu: 2.5m
- Obszar detekcji: średnica 5m przy wysokości 2.5m
- Temperatura pracy: 0°C do +45°C
- Klasa szczelności: IP20
Informacje o producencie
Sunricher
Praktyczna pomoc
Typowe problemy
Fałszywe wyzwalanie czujnika
Upewnij się, że czujnik nie jest skierowany na źródła ciepła, wentylatory, duże poruszające się obiekty lub okna z bezpośrednim nasłonecznieniem.
Urządzenie nie reaguje lub wymaga usunięcia z sieci
Wykonaj reset, przytrzymując przycisk Reset przez 5 sekund lub używając resetu magnetycznego (dotknięcie góry czujnika przez 5 sekund).
Przed użyciem
- Sprawdź, czy zasilanie jest odłączone przed rozpoczęciem montażu.
- Upewnij się, że miejsce montażu nie jest narażone na bezpośrednie światło słoneczne.
- Zweryfikuj, czy w zasięgu detekcji nie znajdują się przeszkody (meble, rośliny).
- Upewnij się, że zasilacz (CV PSU) dostarcza napięcie 12-24VDC.
- Sprawdź poprawność połączeń przewodów zgodnie ze schematem (V+, GND, DIM+, DIM-).
Parametry w praktyce
- 0-10V Output
- Standard sterowania oświetleniem; urządzenie obsługuje do 20mA.
- Wirepas Mesh
- Technologia sieciowa pozwalająca na przesyłanie sygnałów między sąsiednimi urządzeniami, zwiększająca zasięg.
Ilustracje i schematy
- Schemat połączeń pokazuje podłączenie zasilacza 12/24V do sterownika oraz sterownika do ściemnialnego sterownika LED (drivera).

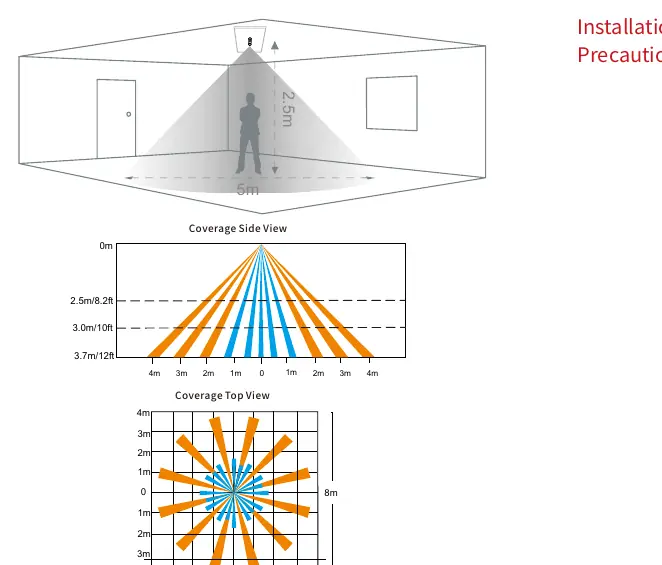

- Wykresy zasięgu (Side/Top View) pokazują, że optymalna wysokość montażu to 2.5m, co zapewnia średnicę detekcji 5m.
Zgodność modelu
- Współpracuje z przełącznikami energii kinetycznej oraz przełącznikami EnOcean (EWSSB, EWSDB).
- Wymaga aplikacji mobilnej do sterowania w sieci mesh.
