Instrukcja obsługi opraw oświetleniowych Superior Life 100W LED Stealth

Kompletny przewodnik instalacji opraw oświetleniowych Superior Life 100W LED Stealth. Zawiera szczegółowe instrukcje montażu na słupie, ścianie oraz za pomocą uchwytu typu slip fitter, a także wytyczne dotyczące podłączenia czujników ruchu...

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Najważniejsze informacje z instrukcji

Oprawy oświetleniowe Superior Life 100W LED Stealth wymagają do działania zainstalowania górnej nasadki zwierającej (shorting cap) lub opcjonalnej fotokomórki typu twist-lock. Instalacja oraz serwisowanie muszą być przeprowadzane przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami budowlanymi i elektrycznymi.

Bezpieczeństwo

  • Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie elektryczne.
  • Upewnij się, że napięcie zasilania jest zgodne z informacjami na etykiecie oprawy.
  • Unikaj bezpośredniego patrzenia w źródło światła, gdy jest włączone.
  • Oprawa jest przystosowana do pracy w miejscach wilgotnych (Wet locations).
  • Nie zakrywaj żadnej części oprawy, aby uniknąć przegrzania.

Montaż

Instrukcja przewiduje trzy główne metody montażu:

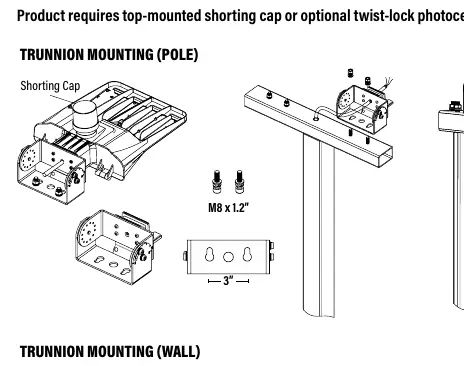

Schemat montażu na słupie (Trunnion Mounting)
Schemat montażu na słupie (Trunnion Mounting)

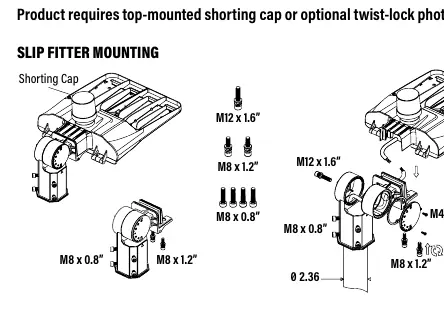

Schemat montażu typu Slip Fitter
Schemat montażu typu Slip Fitter
  • Montaż na słupie (Trunnion): Wymaga użycia śrub M8 x 1.2. Przewody należy umieścić w puszce i przykręcić tylną płytę oprawy.
  • Montaż ścienny (Trunnion): Wymaga wywiercenia otworu 0.3 cala w ścianie i użycia śrub rozporowych M10 x 2.4.
  • Montaż typu Slip Fitter: Pozwala na regulację kąta nachylenia w zakresie 90-270 stopni. Wymaga poluzowania śruby M12 x 1.6 (obrót 3 razy w lewo).
  • Montaż na słupie (Pole Mounting): Wykorzystuje płytę montażową A oraz gumowe pierścienie dopasowane do kształtu słupa (okrągły lub kwadratowy).

Instalacja czujników

W przypadku montażu czujnika ruchu lub fotokomórki należy usunąć nasadkę zwierającą i zastąpić ją odpowiednim modułem. Instrukcja zawiera schematy połączeń elektrycznych dla czujnika fotokomórki oraz czujnika ruchu, wskazujące na konieczność poprawnego podłączenia przewodów fazowych (Black), neutralnych (White) i uziemienia (Green).

Praktyczna pomoc

Typowe problemy

Oprawa nie świeci po instalacji.

Upewnij się, że zainstalowano nasadkę zwierającą (shorting cap) lub fotokomórkę, ponieważ są one niezbędne do zamknięcia obwodu.

Ryzyko uszkodzenia przewodów.

Nie wystawiaj przewodów na działanie ostrych krawędzi metalowych elementów obudowy.

Przed użyciem

  • Odłącz zasilanie w skrzynce bezpieczników.
  • Sprawdź zgodność napięcia zasilania z etykietą na oprawie.
  • Upewnij się, że posiadasz odpowiednie narzędzia (wiertło 0.3 cala dla montażu ściennego).
  • Zatrudnij wykwalifikowanego elektryka do wykonania połączeń.
  • Użyj atestowanych złączy przewodów zgodnych z normami UL.

Parametry w praktyce

Wet locations
Klasa odporności pozwalająca na montaż oprawy w miejscach narażonych na wilgoć.

Ilustracje i schematy

  • Schemat montażu na słupie pokazuje użycie śrub M8 oraz sposób prowadzenia przewodów do puszki.
  • Schemat Slip Fitter ilustruje mechanizm regulacji kąta nachylenia oprawy.
  • Schemat połączeń elektrycznych wskazuje na konieczność podłączenia przewodów Black (L), White (N) i Green (G).

Zgodność modelu

  • Produkt wymaga zainstalowania górnej nasadki zwierającej lub opcjonalnej fotokomórki typu twist-lock.
  • Montaż na słupie wymaga użycia dedykowanych gumowych pierścieni dla słupów kwadratowych lub okrągłych.
