Instrukcja obsługi serwera Supermicro SUPERSERVER 1017R-WR
Szybki przewodnik po instalacji, konfiguracji BIOS-u oraz konserwacji serwera Supermicro 1017R-WR. Zawiera instrukcje montażu w szafie rack, wymiany podzespołów oraz opisy wskaźników LED.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejsza instrukcja jest przeznaczona dla profesjonalnych integratorów systemów i techników PC. Zawiera wytyczne dotyczące instalacji, konfiguracji i konserwacji serwera 1017R-WR opartego na płycie głównej X9SRW-F i obudowie SC514-R400W. Przed przystąpieniem do prac należy zapoznać się z ostrzeżeniami dotyczącymi bezpieczeństwa elektrycznego i wyładowań elektrostatycznych (ESD).
Instalacja serwera w szafie rack
Przed montażem należy upewnić się, że szafa rack jest stabilna i wypoziomowana. Serwer należy montować od dołu szafy, umieszczając najcięższe komponenty na dole. Uwaga: Nie należy podnosić serwera za przednie uchwyty, służą one wyłącznie do wysuwania urządzenia z szafy.
- Zainstaluj tylne szyny wewnętrzne po obu stronach obudowy za pomocą śrub M4.
- Zamontuj szyny prowadzące w szafie rack na odpowiedniej wysokości.
- Wsuń serwer do szafy, aż usłyszysz kliknięcie blokad.
Interfejs systemowy i wskaźniki LED
Panel przedni umożliwia monitorowanie stanu systemu:
- Universal Information LED: Szybkie miganie na czerwono oznacza awarię wentylatora, wolne miganie na czerwono awarię zasilania, a światło ciągłe czerwone przegrzanie.
- NIC1/NIC2: Migają podczas aktywności sieciowej.
- HDD: Miga podczas aktywności dysków SATA.
- Power: Świeci, gdy system jest zasilany.

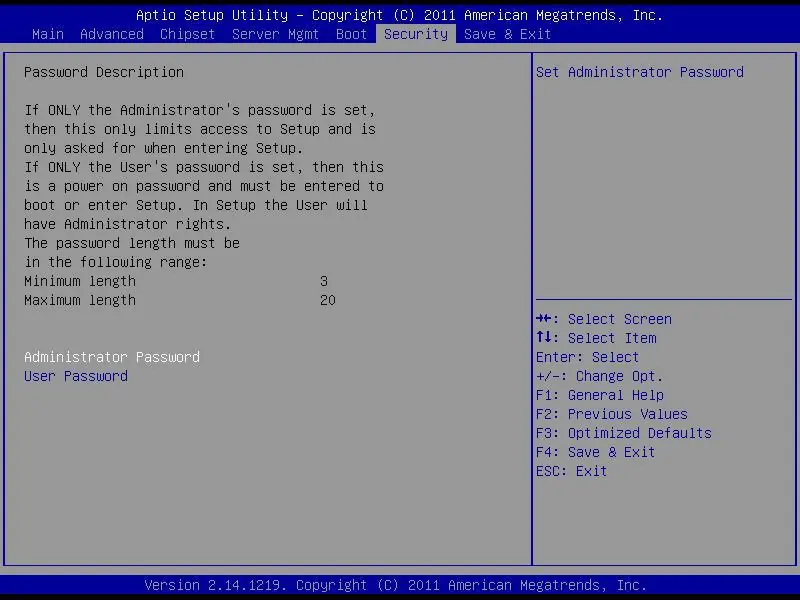

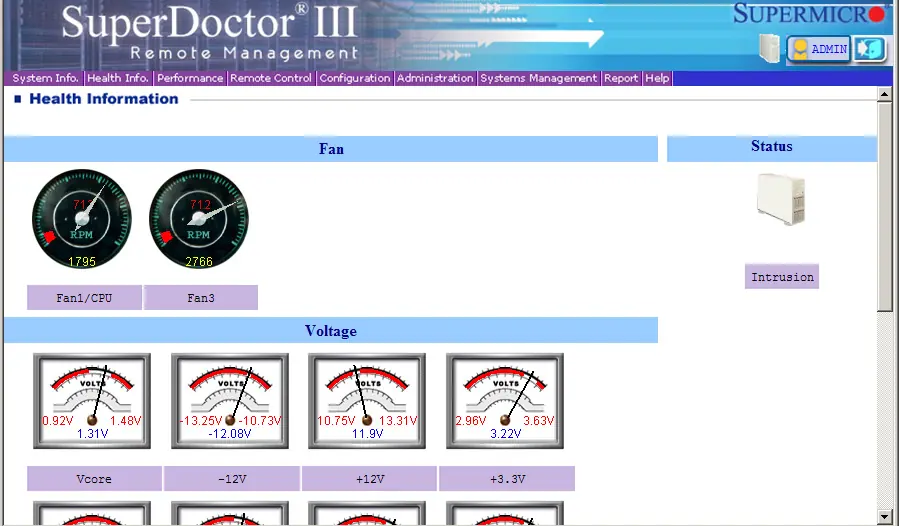

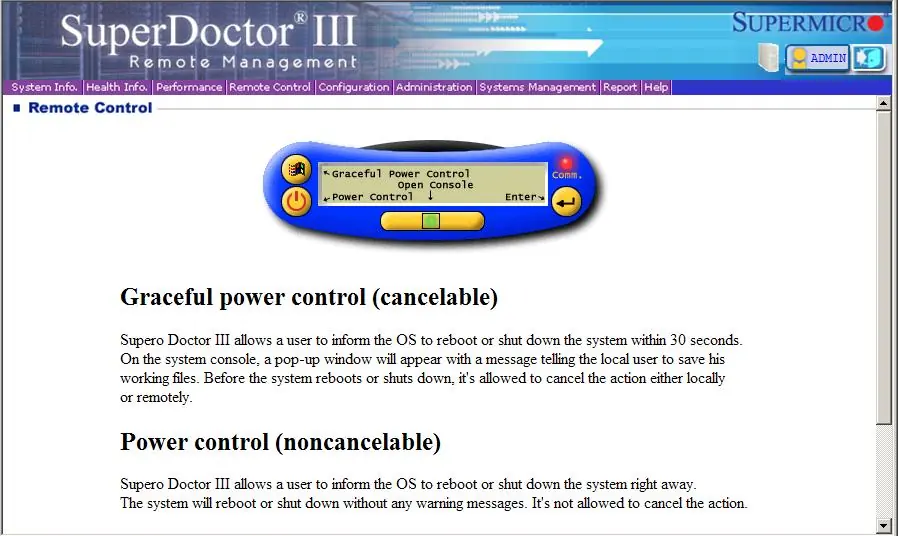

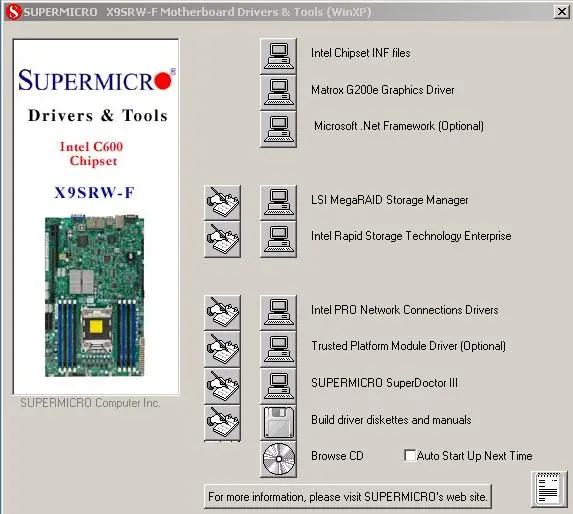

Konfiguracja BIOS

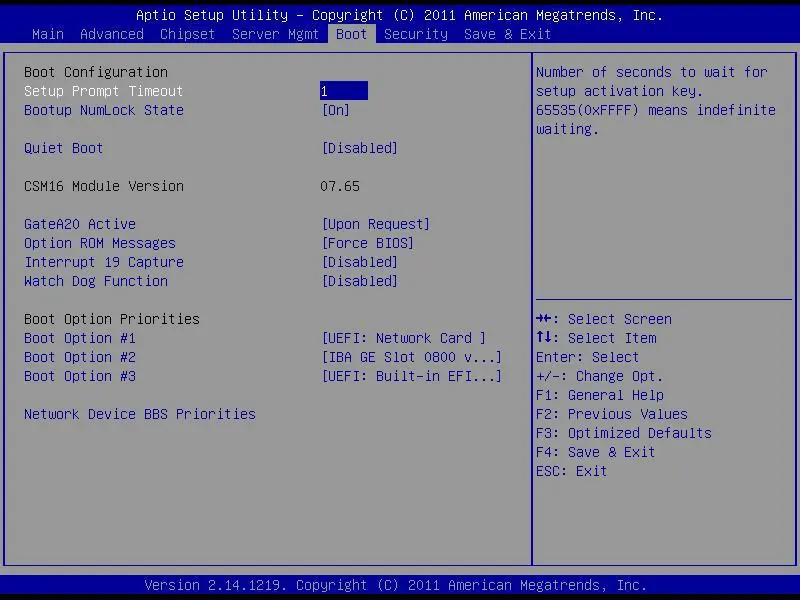

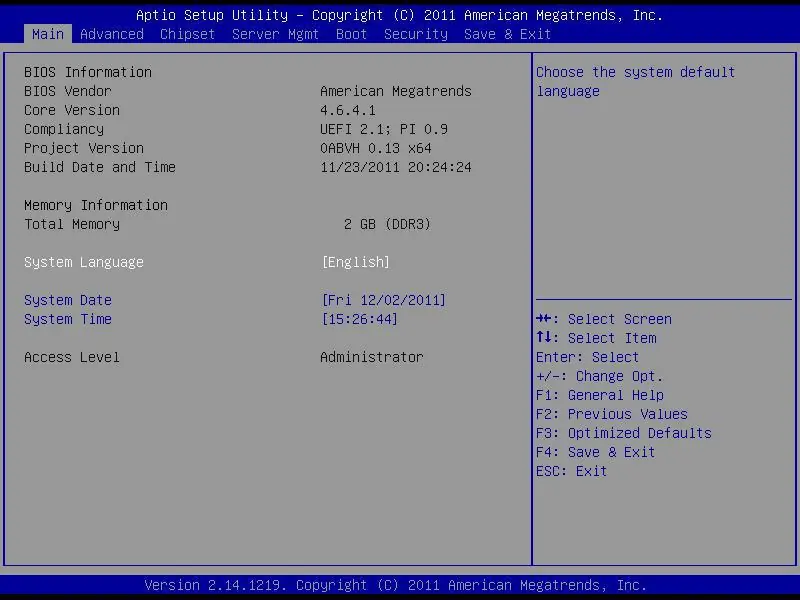

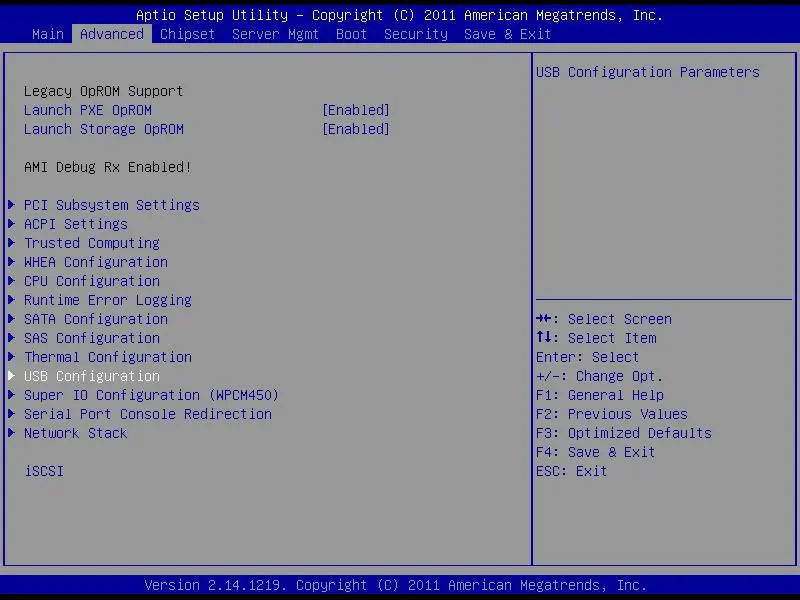

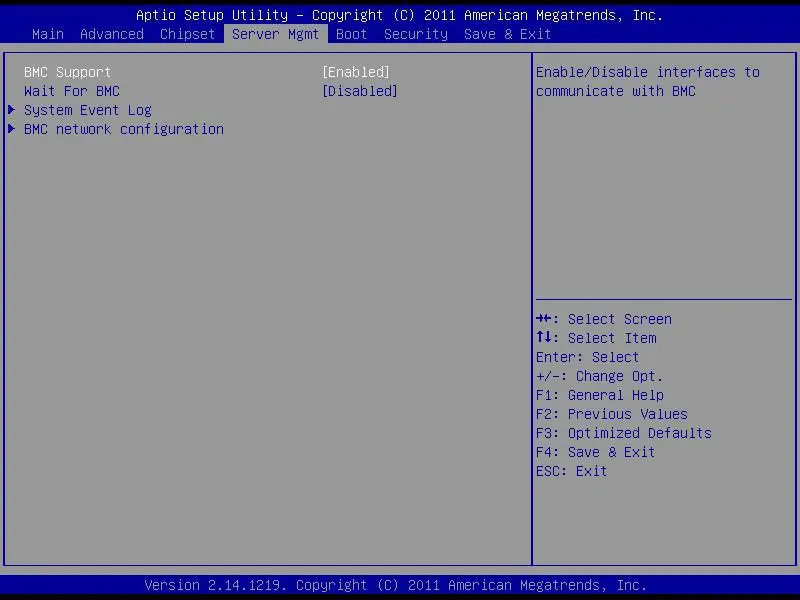

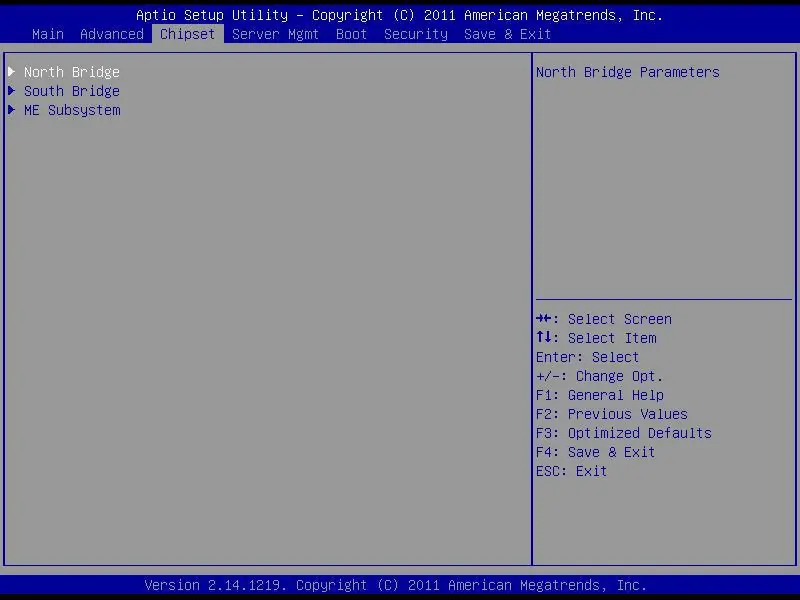

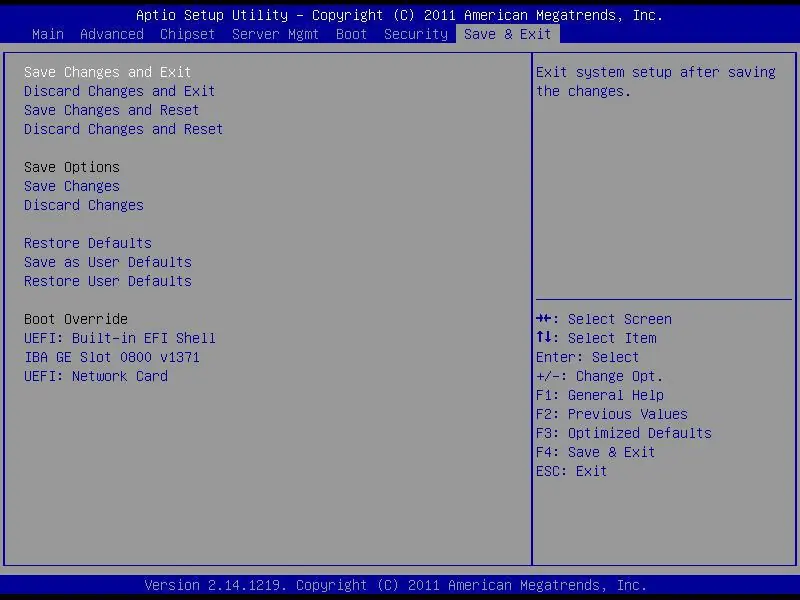

Aby wejść do narzędzia konfiguracyjnego AMI BIOS, naciśnij klawisz Delete podczas uruchamiania systemu. BIOS umożliwia konfigurację procesora, pamięci, ustawień SATA, SAS oraz zarządzanie zdalne (IPMI). Ostrzeżenie: Nie aktualizuj BIOS-u, chyba że występuje problem techniczny; niewłaściwa aktualizacja może trwale uszkodzić system.
Konserwacja i wymiana podzespołów
Serwer posiada redundantne zasilacze typu hot-plug, które można wymieniać bez wyłączania systemu. W przypadku awarii wentylatora, należy go wymienić na identyczny model 4-cm, 12V. Przed wymianą podzespołów wewnętrznych (innych niż hot-plug) należy zawsze odłączyć przewody zasilające.
Informacje o producencie
Super Micro Computer, Inc.
Praktyczna pomoc
Typowe problemy
Universal Information LED świeci ciągłym czerwonym światłem
Oznacza przegrzanie. Sprawdź przepływ powietrza, ułożenie kabli oraz czy wszystkie wentylatory działają poprawnie.
System nie uruchamia się, słychać 5 krótkich i 1 długi sygnał dźwiękowy
Błąd pamięci. System nie wykrył zainstalowanych modułów RAM.
Awaria zasilacza
System posiada redundantne zasilanie. Wymień uszkodzony moduł na identyczny model PWS-406P-1R bez wyłączania serwera.
Przed użyciem
- Upewnij się, że szafa rack jest stabilna i uziemiona.
- Sprawdź, czy procesor i pamięć RAM są poprawnie zainstalowane.
- Upewnij się, że wszystkie kable zasilające są podłączone do uziemionego gniazdka.
- Sprawdź, czy obudowa jest zamknięta, aby zapewnić prawidłowy przepływ powietrza.
- Upewnij się, że używasz certyfikowanych kabli zasilających.
Parametry w praktyce
- Redundantne zasilanie
- Konfiguracja 400W z dwoma modułami; pozwala na pracę systemu nawet w przypadku awarii jednego z nich.
Ilustracje i schematy
- Rysunek 2-1: Montaż tylnych szyn wewnętrznych do obudowy serwera.
- Rysunek 5-3: Prawidłowy sposób instalacji modułów pamięci DIMM w slotach DDR3.
- Rysunek 6-2: Procedura wymiany wentylatorów systemowych.
- Rysunek 6-5: Demontaż i wymiana modułu zasilacza.
Zgodność modelu
- Obsługuje procesory Intel Xeon E5-2600/E5-1600 w gnieździe LGA2011.
- Wymaga pamięci ECC LRDIMM, RDIMM lub UDIMM DDR3.
- Zasilanie 100-240 VAC auto-range.
