Supermicro SuperServer 1017R-WR – Instrukcja obsługi
Kompletna instrukcja obsługi serwera Supermicro SuperServer 1017R-WR, zawierająca informacje o instalacji, konfiguracji BIOS, obsłudze podzespołów oraz środkach bezpieczeństwa.
Spis treści
Opis produktu

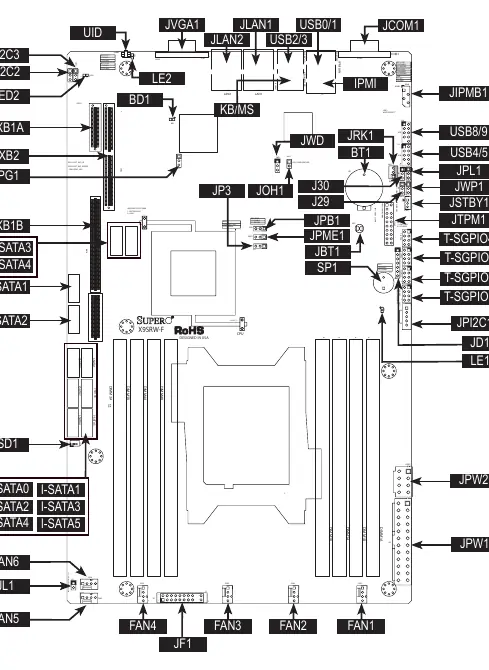

SuperServer 1017R-WR to serwer typu 1U montowany w szafie typu rack, oparty na obudowie SC514-R400W oraz płycie głównej X9SRW-F. System został zaprojektowany z myślą o profesjonalnych integratorach systemów i technikach IT. Wyposażony jest w redundantny zasilacz 400W oraz zaawansowany system chłodzenia z czterema wentylatorami 4-cm.
Dane techniczne
- Procesor: Obsługa pojedynczego procesora Intel Xeon serii E5-2600/E5-1600 w gnieździe LGA2011.
- Pamięć: Osiem gniazd DIMM obsługujących do 512 GB pamięci ECC LRDIMM, 256 GB ECC RDIMM lub 64 GB ECC/non-ECC UDIMM DDR3.
- Pamięć masowa: Dziesięć portów SATA (dwa SATA 3.0, osiem SATA 2.0) z obsługą RAID 0, 1, 5, 10.
- Zasilanie: Redundantny zasilacz 400W (PWS-406P-1R) z funkcją hot-swap.
- Wymiary obudowy: 17.2 x 1.7 x 16.8 cala (437 x 43 x 427 mm).
Bezpieczeństwo i instalacja
Instalacja powinna być przeprowadzana wyłącznie przez wykwalifikowany personel. Serwer wymaga montażu w szafie typu rack w miejscu o ograniczonej dostępności. Należy zapewnić odpowiednią wentylację, stabilne uziemienie oraz korzystać z zasilacza UPS w celu ochrony przed skokami napięcia. Podczas pracy z podzespołami należy stosować środki ochrony przed wyładowaniami elektrostatycznymi (ESD).
Uruchomienie i obsługa
System posiada panel przedni z przyciskami zasilania i resetu oraz diodami LED informującymi o stanie pracy (zasilanie, aktywność dysków, aktywność sieci, awaria wentylatora/zasilacza). Konfiguracja systemu odbywa się poprzez narzędzie AMI BIOS Setup Utility, dostępne po naciśnięciu klawisza Delete podczas uruchamiania.
Konserwacja i usterki
W przypadku awarii wentylatora lub modułu zasilacza, system umożliwia wymianę uszkodzonego elementu w trybie hot-swap bez konieczności wyłączania serwera. Wszelkie prace serwisowe powinny być wykonywane zgodnie z procedurami opisanymi w instrukcji. W przypadku wystąpienia błędów krytycznych, system komunikuje je za pomocą kodów dźwiękowych (beep codes).
Utylizacja
Produkt zawiera baterię litową oraz materiały lutownicze z zawartością ołowiu. Utylizacja musi odbywać się zgodnie z lokalnymi przepisami dotyczącymi odpadów niebezpiecznych.
