Instrukcja obsługi mikrofonu bezprzewodowego SYNCO G2(A2)
Szybki przewodnik użytkownika dla mikrofonu bezprzewodowego SYNCO G2(A2). Dowiedz się, jak parować urządzenia, regulować wzmocnienie, ustawiać tryb Mono/Stereo oraz poprawnie podłączyć mikrofon do kamery lub telefonu.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- System SYNCO G2(A2) paruje się automatycznie po włączeniu. Jeśli połączenie nie nastąpi, należy wykonać parowanie ręczne, przytrzymując jednocześnie przyciski wzmocnienia A i B na odbiorniku oraz przycisk parowania na nadajniku przez 3 sekundy. str. 7, 22, 37, 52
Najważniejsze czynności
- Włączanie/wyłączanie systemu: Długie naciśnięcie przycisku zasilania przez 2 sekundy. str. 5, 20, 35, 50
- Wyciszanie mikrofonu (TX): Krótkie naciśnięcie przycisku zasilania. str. 5, 20, 35, 50
Pierwsze uruchomienie
- Naładuj urządzenia za pomocą kabla USB-C (5V/2A) przed pierwszym użyciem. str. 5, 20, 35, 50
Problemy i rozwiązania
Brak połączenia między nadajnikiem a odbiornikiem
Wykonaj procedurę parowania ręcznego (przytrzymaj przyciski wzmocnienia A i B na RX oraz przycisk parowania na TX przez 3s).
str. 7, 22, 37, 52Konserwacja i reset
- Reset urządzenia: Użyj dołączonego szpilki (Eject Pin) w otworze Reset. str. 6, 21, 36, 51
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Czas pracy | 8h | Czas pracy na baterii | str. 12, 27, 42, 57 |
| Zasięg | 150m (LOS) | Maksymalny zasięg w linii wzroku | str. 12, 27, 42, 57 |
Gdzie szukać w PDF
- Opis nadajnika (TX) str. 4, 19, 34, 49
- Opis odbiornika (RX) str. 4, 19, 34, 49
- Specyfikacja techniczna str. 12, 13, 27, 28
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
SYNCO G2(A2) to dwuosobowy cyfrowy system mikrofonów bezprzewodowych. Przed pierwszym użyciem należy w pełni naładować urządzenia. System paruje się automatycznie po włączeniu, ale instrukcja zawiera również procedurę parowania ręcznego w przypadku problemów z połączeniem.

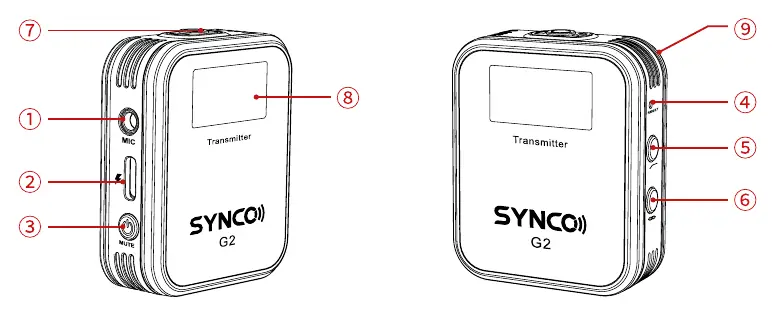

Opis urządzenia
Nadajnik (TX): Posiada wejście mikrofonu zewnętrznego, port USB-C, przycisk zasilania/wyciszenia, przycisk Low Cut, wbudowany mikrofon oraz wyświetlacz.
Odbiornik (RX): Posiada port USB-C, przycisk zasilania/Mono/Stereo, przyciski regulacji wzmocnienia dla kanału A i B, wyjście audio oraz gniazdo monitorowania słuchawek.
Obsługa i ustawienia
- Włączanie/Wyłączanie: Długie naciśnięcie przycisku zasilania (2s).
- Wyciszanie (TX): Krótkie naciśnięcie przycisku zasilania.
- Parowanie: System paruje się automatycznie. W przypadku konieczności parowania ręcznego, należy jednocześnie nacisnąć przyciski regulacji wzmocnienia na odbiorniku (RX) oraz przycisk parowania na nadajniku (TX) i przytrzymać przez 3 sekundy.
- Regulacja wzmocnienia (RX): Dostępne poziomy 0-5 (0, 3, 6, 9, 12, 15).
- Low Cut (TX): Krótkie naciśnięcie włącza/wyłącza filtr 150Hz.
- Tryb Mono/Stereo (RX): Krótkie naciśnięcie przycisku zasilania przełącza tryb (uwaga: tryb stereo nie jest dostępny przy połączeniu z telefonami).
Ładowanie
Urządzenia wymagają zasilania 5V/2A. Należy używać dołączonego kabla USB-C. Przed użyciem zaleca się pełne naładowanie.
Konfiguracja z kamerami
Aby uzyskać najlepszą jakość dźwięku, zaleca się ustawienie poziomu nagrywania w kamerze na niską wartość (1/2 lub 1/3 zakresu), a następnie dostosowanie wzmocnienia bezpośrednio na odbiorniku SYNCO G2.
Konserwacja
Urządzenie należy przechowywać w suchym, czystym i bezpyłowym środowisku. Chronić przed chemikaliami, cieczami i źródłami ciepła. Do czyszczenia używać wyłącznie miękkiej, suchej szmatki.
Praktyczna pomoc
Typowe problemy
Brak dźwięku lub słaba jakość
Sprawdź, czy mikrofon jest poprawnie podłączony (TRS dla kamer, TRRS dla telefonów) i czy poziom wzmocnienia na odbiorniku jest odpowiednio ustawiony.
Urządzenia nie parują się automatycznie
Wykonaj parowanie ręczne: przytrzymaj jednocześnie przyciski wzmocnienia A i B na odbiorniku oraz przycisk parowania na nadajniku przez 3 sekundy.
Tryb stereo nie działa
Tryb stereo jest niedostępny przy podłączeniu do telefonów komórkowych; użyj trybu mono.
Przed użyciem
- Naładuj w pełni nadajnik i odbiornik przed pierwszym użyciem.
- Upewnij się, że używasz odpowiedniego kabla (TRS do kamer, TRRS do telefonów).
- Sprawdź, czy mikrofon zewnętrzny jest poprawnie wpięty do gniazda MIC.
- Ustaw poziom nagrywania w kamerze na 1/2 lub 1/3 zakresu.
Parametry w praktyce
- Czas pracy baterii
- Około 8 godzin na jednym ładowaniu.
Ilustracje i schematy
- Nadajnik (TX) posiada przycisk zasilania pełniący funkcję wyciszenia (Mute).
- Odbiornik (RX) posiada dedykowane przyciski do regulacji wzmocnienia dla kanału A i B.

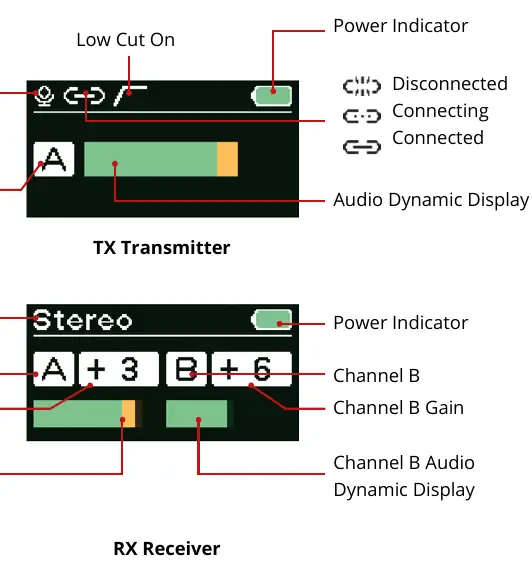

- Wyświetlacz pokazuje stan baterii, poziom sygnału audio oraz status połączenia.
Zgodność modelu
- Wymaga kabla TRRS do podłączenia z telefonami.
- Wymaga kabla TRS do podłączenia z kamerami.
- Tryb stereo nie jest obsługiwany przez telefony.
