Instrukcja obsługi sterownika Systemair EC-BASIC-U Universal 0-10V

Szybki przewodnik po sterowniku Systemair EC-BASIC-U Universal 0-10V. Dowiedz się, jak podłączyć urządzenie, skonfigurować tryby pracy za pomocą zworki JP1 oraz jakie są parametry techniczne.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści
Wymiary montażowe sterownika Strona 1 Schemat podłączenia przewodów do zacisków sterownika Strona 3

Najważniejsze informacje z instrukcji

Sterownik EC-BASIC-U Universal 0-10V służy do regulacji prędkości obrotowej wentylatorów EC. Urządzenie porównuje sygnał wejściowy z ustawioną wartością zadaną i reguluje sygnał wyjściowy 0-10V za pomocą algorytmu PI. Sterownik jest przeznaczony do pracy z wentylatorami jednofazowymi 220V oraz trójfazowymi 380V.

Wymiary montażowe sterownika
Wymiary montażowe sterownika

Konfiguracja trybu pracy

Działanie sterownika można dostosować za pomocą zworki JP1:

  • JP1 zamknięta 1-2: tryb odwróconego działania (reverse action).
  • JP1 zamknięta 2-3: tryb bezpośredniego działania (direct action).

Podłączenie elektryczne

Instalacja wymaga podłączenia zasilania sieciowego oraz sygnału sterującego. Należy zwrócić uwagę na poprawne przypisanie przewodów do zacisków:

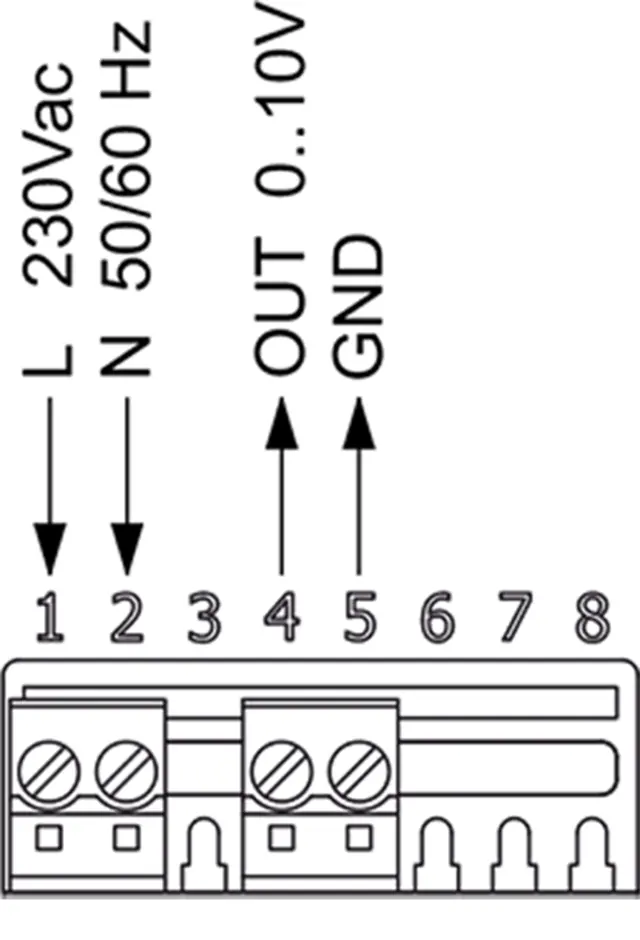

Schemat podłączenia przewodów do zacisków sterownika
Schemat podłączenia przewodów do zacisków sterownika
  • Zacisk 1: L (230Vac)
  • Zacisk 2: N (50/60 Hz)
  • Zacisk 4: OUT 0..10V
  • Zacisk 5: GND

Dane techniczne

  • Napięcie zasilania: 85-265 V
  • Częstotliwość: 50/60 Hz
  • Pobór mocy: maks. 0,46 W
  • Zakres temperatury pracy: -20 do 50 stopni Celsjusza
  • Zakres roboczy: 0-100%

Informacje o producencie

Systemair

Profil marki
Strona producenta https://www.systemair.pl/ Wsparcie https://www.systemair.com/en/contact-and-support

Praktyczna pomoc

Typowe problemy

Wentylator nie reaguje poprawnie na sygnał sterujący.

Sprawdź ustawienie zworki JP1. Jeśli sterownik działa odwrotnie niż oczekiwano, zmień pozycję zworki między 1-2 a 2-3.

Przed użyciem

  • Upewnij się, że zasilanie sieciowe mieści się w zakresie 85-265 V.
  • Sprawdź, czy wentylator jest typu EC (kompatybilny z 220V 1-faz lub 380V 3-faz).
  • Zweryfikuj poprawność podłączenia przewodów L i N do zacisków 1 i 2.
  • Upewnij się, że sygnał sterujący 0-10V jest podłączony do zacisku 4, a masa do zacisku 5.
