Instrukcja obsługi obiektywu Tamron 150-500mm F/5-6.7 Di III VC VXD
Szybki przewodnik po obiektywie Tamron 150-500mm F/5-6.7 Di III VC VXD. Instrukcja zawiera informacje o montażu, ustawieniach stabilizacji VC, ograniczniku ostrości, blokadzie zoomu oraz wskazówki dotyczące bezpieczeństwa i konserwacji.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy obiektywu Tamron 150-500mm F/5-6.7 Di III VC VXD (model A057). Dokument zawiera wytyczne dotyczące bezpiecznego użytkowania, montażu, konfiguracji trybów stabilizacji obrazu (VC), ogranicznika ostrości oraz mechanizmu blokady zoomu.
Montaż i demontaż obiektywu
Przed montażem upewnij się, że aparat jest wyłączony. Zdejmij tylny dekiel obiektywu. Dopasuj znaczniki montażowe na obiektywie i korpusie aparatu, a następnie przekręć obiektyw zgodnie z ruchem wskazówek zegara, aż usłyszysz kliknięcie. Aby zdemontować obiektyw, naciśnij przycisk zwalniania obiektywu na aparacie i przekręć go w przeciwnym kierunku.
Ustawienia ostrości
Wybór trybu AF/MF zależy od modelu aparatu. W przypadku Sony E, użyj przełącznika na obiektywie, aby wybrać AF lub MF. W przypadku Fujifilm X, wybierz tryb na korpusie aparatu, a przełącznikiem na obiektywie dostosuj szybkość reakcji AF (MODE 1 dla standardowej, MODE 2 dla precyzyjnej).
Stabilizacja obrazu (VC)
System VC redukuje drgania. Użyj przełącznika VC, aby włączyć stabilizację. Dostępne tryby:
- MODE 1: Standardowy tryb stabilizacji.
- MODE 2: Tryb dedykowany do panoramowania.
- MODE 3: Tryb priorytetu kadrowania, ułatwiający utrzymanie szybko poruszających się obiektów w kadrze.
Uwaga: W trybach MODE 1 i 2 obraz w wizjerze może być chwilowo rozmyty po wciśnięciu spustu migawki – jest to normalne zjawisko wynikające z pracy mechanizmu.
Ogranicznik ostrości (Focus Limiter)
Przełącznik ogranicznika pozwala przyspieszyć działanie AF poprzez zawężenie zakresu ostrzenia:
- Sony E: Dostępne zakresy: ∞-3m, ∞-15m oraz FULL (pełny zakres).
- Fujifilm X: Dostępne zakresy: MOD-10m, 10m-∞ oraz FULL.
Blokada zoomu (Flex-zoom)
Obiektyw posiada mechanizm blokady zoomu, który zapobiega samoczynnemu wysuwaniu się tubusu. Aby zablokować zoom w dowolnej pozycji, przesuń pierścień zoomu w stronę obiektu, aż pojawi się biały znacznik. Aby odblokować, przesuń pierścień w stronę aparatu.
Mocowanie statywowe
Obiektyw wyposażony jest w mocowanie statywowe kompatybilne z systemem Arca-Swiss. Aby zamontować obiektyw na statywie, poluzuj śrubę blokującą, ustaw obiektyw i dokręć śrubę. Zaleca się użycie dołączonych śrub zabezpieczających, jeśli używasz szybkozłączek typu Arca-Swiss, aby zapobiec przypadkowemu wysunięciu się obiektywu.
Konserwacja i bezpieczeństwo
Nie dotykaj styków elektrycznych między obiektywem a aparatem. Do czyszczenia soczewek używaj gruszki fotograficznej i miękkiej ściereczki. Nie używaj rozpuszczalników organicznych. Przechowuj obiektyw w czystym, dobrze wentylowanym miejscu.
Praktyczna pomoc
Typowe problemy
Obraz w wizjerze jest rozmyty po wciśnięciu spustu migawki
To normalne zachowanie mechanizmu stabilizacji VC w trybach MODE 1 i 2. Nie jest to usterka.
Obiektyw nie blokuje się w pozycji 150mm
Upewnij się, że pierścień zoomu jest ustawiony na 150mm, a przełącznik blokady jest w pozycji zablokowanej.
AF działa wolno
Sprawdź ustawienie ogranicznika ostrości (Focus Limiter). Jeśli jest ustawiony na konkretny zakres, a obiekt znajduje się poza nim, AF będzie działał nieprawidłowo.
Przed użyciem
- Zdejmij tylny dekiel obiektywu.
- Upewnij się, że aparat jest wyłączony przed montażem.
- Dopasuj znaczniki montażowe na obiektywie i aparacie.
- Usuń taśmy zabezpieczające (jeśli są obecne).
- Sprawdź, czy przełącznik VC jest w odpowiednim trybie.
Parametry w praktyce
- VC (Vibration Compensation)
- System stabilizacji obrazu redukujący drgania podczas fotografowania z ręki.
- MOD (Minimum Object Distance)
- Minimalna odległość, z jakiej obiektyw może ustawić ostrość.
Ilustracje i schematy

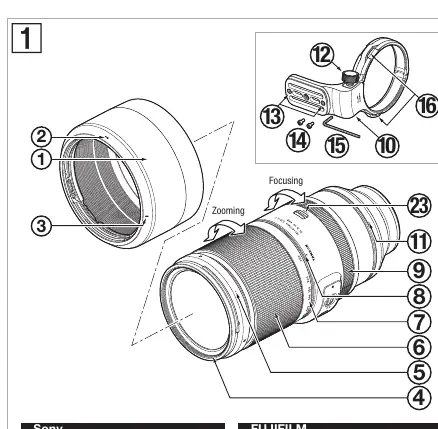

- Schemat 1: Przegląd elementów obiektywu (pierścienie, przełączniki, znaczniki).

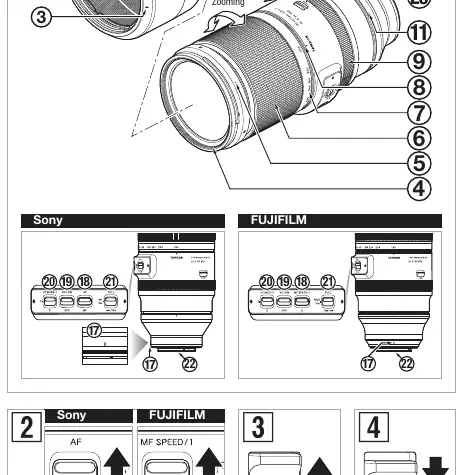

- Schemat 5-6: Ustawienia przełączników stabilizacji VC.
- Schemat 7-9: Ustawienia ogranicznika ostrości dla różnych mocowań.
- Schemat 3-4: Obsługa blokady zoomu.
Zgodność modelu
- Obiektyw dostępny w wersjach dla Sony E oraz Fujifilm X (APS-C).
- Mocowanie statywowe jest kompatybilne z systemem Arca-Swiss.
