Instrukcja obsługi dwukasetowego magnetofonu Tascam 202-MKVII
Szybki przewodnik po instrukcji obsługi magnetofonu dwukasetowego Tascam 202-MKVII. Dowiedz się, jak nagrywać, odtwarzać, korzystać z funkcji kopiowania (dubbing), nagrywania równoległego oraz podłączenia do komputera.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Tascam 202-MKVII to dwukasetowy magnetofon umożliwiający odtwarzanie, nagrywanie (w tym nagrywanie równoległe i kopiowanie) oraz digitalizację kaset przez USB. str. 1, 6
Najważniejsze czynności
- Kopiowanie (dubbing) z TAPE 1 do TAPE 2 str. 23
- Nagrywanie równoległe na obie kasety str. 24
Pierwsze uruchomienie
- Podłącz urządzenie do zasilania, sprawdź napięcie, podłącz kable audio, włóż kasetę i naciśnij przycisk PLAY. str. 14, 15
Problemy i rozwiązania
Pilot nie działa
Wymień baterie, sprawdź odległość (do 5m) i brak przeszkód.
str. 30Konserwacja i reset
- Czyść głowice, rolki dociskowe i wałki przesuwu taśmy co ok. 10 godzin pracy. str. 8
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Pasmo przenoszenia (taśma chromowa) | 30 Hz – 15 kHz | Zakres częstotliwości dla taśm typu II | str. 31 |
Gdzie szukać w PDF
- Panel przedni str. 10
- Podłączenia str. 14
- Nagrywanie na komputer str. 25
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Tascam 202-MKVII to dwukasetowy magnetofon przeznaczony do odtwarzania i nagrywania dźwięku. Urządzenie oferuje zaawansowane funkcje, takie jak nagrywanie równoległe na dwie kasety, kopiowanie (dubbing) z jednej kasety na drugą, miksowanie dźwięku z mikrofonu oraz możliwość podłączenia do komputera przez USB w celu digitalizacji nagrań.
Opis urządzenia
Panel przedni zawiera dwa niezależne mechanizmy kasetowe (TAPE 1 i TAPE 2), przyciski sterowania transportem, pokrętło PITCH CONTROL (dla TAPE 1), wejście mikrofonowe (MIC), wyjście słuchawkowe (PHONES) oraz przełączniki trybów pracy (PLAY MODE, TIMER, NOISE REDUCTION).
Podłączenia
Urządzenie posiada analogowe wejścia i wyjścia liniowe (LINE IN/OUT) typu RCA do podłączenia wzmacniacza lub innych źródeł dźwięku. Port USB (typ B) umożliwia bezpośrednie połączenie z komputerem w celu nagrywania dźwięku z kaset.
Obsługa kaset
Przed użyciem należy upewnić się, że taśma nie jest luźna (należy ją naciągnąć ołówkiem). Urządzenie automatycznie wykrywa typ taśmy (Normal, Chrome, Metal). Należy unikać używania taśm uszkodzonych, zdeformowanych lub o długości 90 minut i większej, gdyż mogą one utknąć w mechanizmie.
Odtwarzanie
Dostępne są dwa tryby odtwarzania: NORMAL (standardowe) oraz SPECIAL (umożliwia odsłuch jednej kasety przez słuchawki podczas odtwarzania lub nagrywania drugiej). Funkcja PITCH CONTROL pozwala na regulację prędkości odtwarzania w zakresie ±12% (tylko dla TAPE 1).
Nagrywanie
Magnetofon umożliwia nagrywanie z wejść liniowych, miksowanie dźwięku z mikrofonu (mono) oraz nagrywanie równoległe na obie kasety jednocześnie. Funkcja REC MUTE pozwala na tworzenie przerw (ciszy) między utworami.
Nagrywanie na komputer
Po podłączeniu przez USB, komputer rozpoznaje urządzenie jako "USB Audio CODEC". Wymagane jest oprogramowanie do nagrywania dźwięku (np. Audacity). Należy skonfigurować ustawienia dźwięku w systemie operacyjnym, wybierając odpowiednią jakość próbkowania.
Konserwacja
Aby zapewnić wysoką jakość dźwięku, należy regularnie (co ok. 10 godzin pracy) czyścić głowice, rolki dociskowe i wałki przesuwu taśmy za pomocą wacika nasączonego środkiem czyszczącym.
Praktyczna pomoc
Typowe problemy
Urządzenie nie włącza się
Sprawdź, czy kabel zasilający jest poprawnie podłączony do sprawnego gniazdka elektrycznego.
Pilot nie działa
Wymień baterie na nowe, sprawdź, czy nie ma przeszkód między pilotem a odbiornikiem i czy odległość nie przekracza 5 metrów.
Słaba jakość dźwięku
Wyczyść głowice magnetofonowe zgodnie z instrukcją konserwacji.
Nagrywanie nie jest możliwe
Sprawdź, czy kaseta ma zabezpieczenie przed zapisem (wyłamane ząbki). Jeśli tak, zaklej otwory taśmą klejącą.
Przed użyciem
- Sprawdź zawartość opakowania (pilot, baterie, śruby do montażu w szafie rack).
- Upewnij się, że napięcie zasilania jest zgodne z oznaczeniem na tylnym panelu.
- Pozwól urządzeniu osiągnąć temperaturę pokojową, jeśli było przenoszone z zimnego miejsca.
- Upewnij się, że taśma w kasecie nie jest luźna przed włożeniem do magnetofonu.
Parametry w praktyce
- Pasmo przenoszenia
- 30 Hz – 15 kHz dla taśm chromowych (Type II), 30 Hz – 13 kHz dla taśm normalnych (Type I).
- Stosunek sygnał/szum
- 59 dB (przy maksymalnym poziomie nagrywania).
Ilustracje i schematy

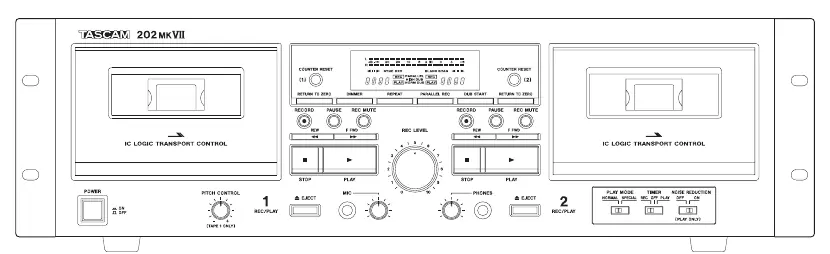

- Panel przedni: przyciski sterowania TAPE 1 i TAPE 2, pokrętło PITCH CONTROL, wejście mikrofonowe, wyjście słuchawkowe.
- Panel tylny: wejścia/wyjścia analogowe RCA, przełącznik napięcia (w wybranych modelach).
Zgodność modelu
- Urządzenie nie obsługuje mikrofonów stereo (używaj mikrofonów mono).
- Nagrywanie na taśmach metalowych (Type IV) nie jest obsługiwane.
