Instrukcja montażu regału metalowego Tchibo 120288AB0X1XII
Szybki przewodnik montażu regału metalowego Tchibo 120288AB0X1XII. Dowiedz się, jak bezpiecznie złożyć mebel, zamontować go do ściany i dbać o jego trwałość.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Regał metalowy Tchibo 120288AB0X1XII to mebel przeznaczony do użytku wewnątrz pomieszczeń. Montaż wymaga zaangażowania dwóch osób. Ze względów bezpieczeństwa i stabilności, regał musi zostać przymocowany do ściany za pomocą dołączonych materiałów montażowych. Maksymalne obciążenie półek wynosi 40 kg dla półki głównej oraz 25 kg dla pozostałych.
Bezpieczeństwo i ostrzeżenia
- Podczas montażu należy nosić rękawice ochronne, aby uniknąć skaleczeń o ostre krawędzie metalowych elementów.
- Trzymaj dzieci z dala od miejsca montażu ze względu na drobne elementy, które mogą zostać połknięte.
- Nie używaj wkrętarki akumulatorowej, a jeśli jest to konieczne, ustaw najniższy możliwy moment obrotowy.
- Upewnij się, że w miejscu wiercenia otworów pod mocowanie ścienne nie przebiegają przewody elektryczne ani rury.
Przygotowanie do montażu
Przed rozpoczęciem prac upewnij się, że posiadasz wszystkie elementy wymienione w wykazie części. Montaż należy przeprowadzać na miękkim i równym podłożu (np. na kartonie z opakowania), aby uniknąć zarysowań powierzchni.
Instrukcja montażu krok po kroku
Montaż składa się z 19 kroków, które obejmują łączenie stelaża za pomocą śrub i elementów łączących. Kluczowe etapy to:

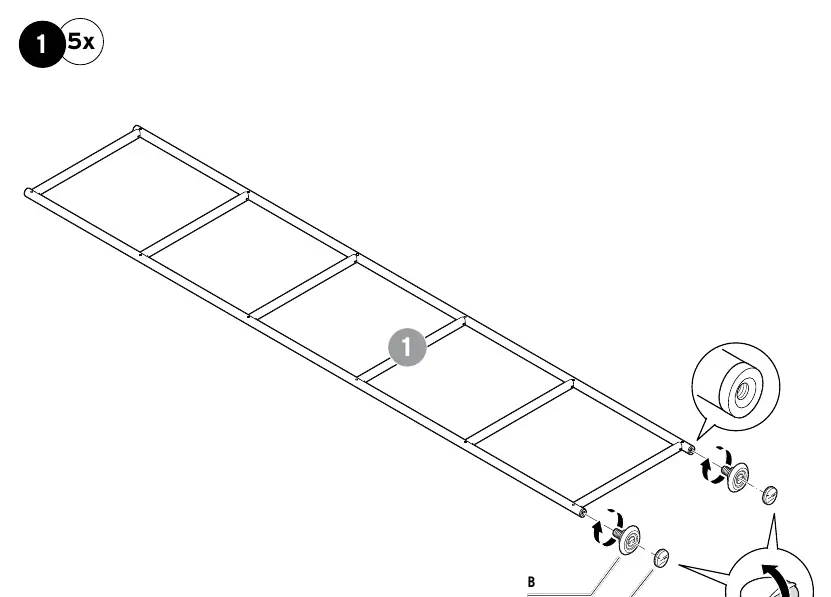

- Wstępne łączenie elementów stelaża (kroki 1-11).
- Zatrzaskiwanie elementów konstrukcyjnych (kroki 12-15).

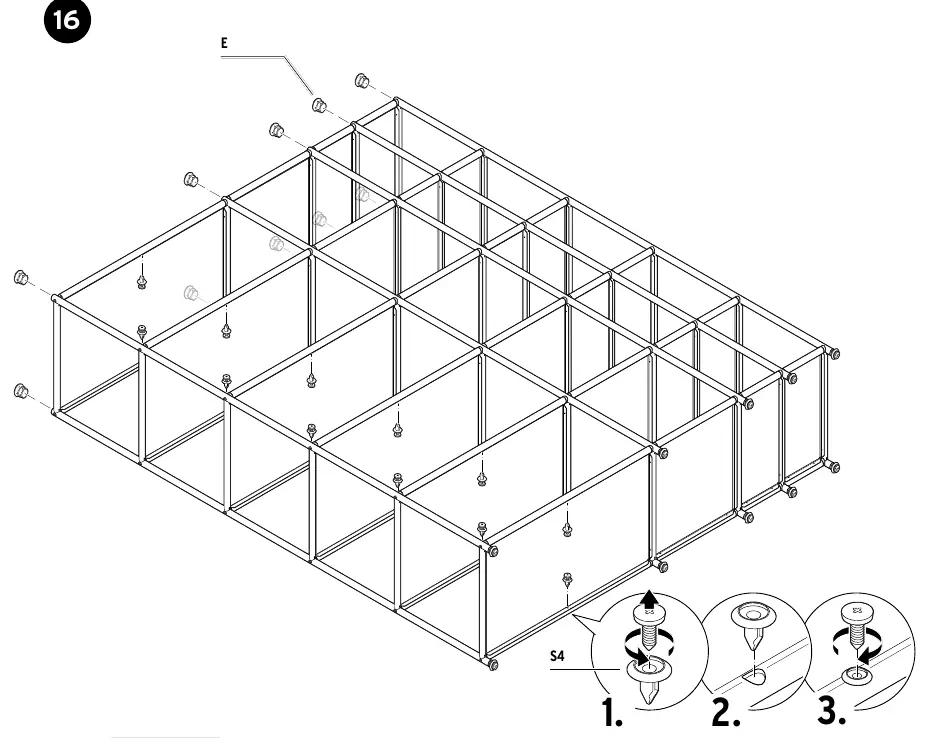

- Pionowanie regału (krok 16).

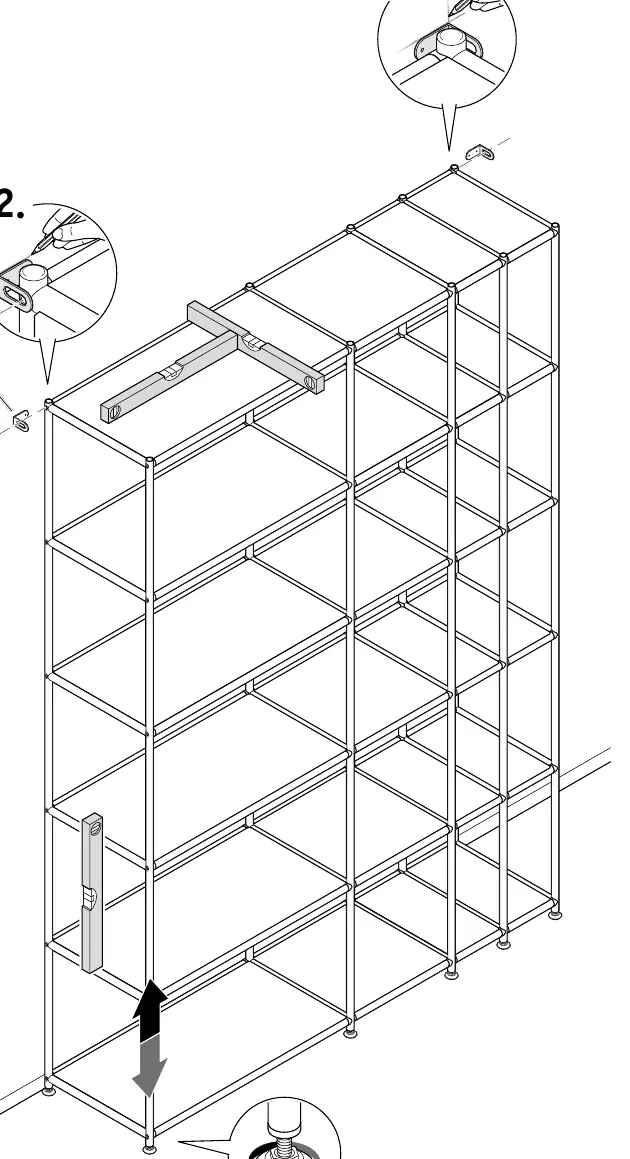

- Poziomowanie i mocowanie do ściany (kroki 17-19).
Mocowanie do ściany
Po ustawieniu regału w pionie, należy użyć dołączonych kątowników (A), kołków (C) i śrub (S3), aby trwale przymocować mebel do ściany. Zapewnia to optymalną stabilność i zapobiega przewróceniu się regału.
Pielęgnacja i konserwacja
Do czyszczenia powierzchni używaj wyłącznie lekko zwilżonej ściereczki, a następnie wytrzyj do sucha. Nie stosuj środków ściernych, żrących ani twardych szczotek.
Praktyczna pomoc
Typowe problemy
Brak stabilności regału
Regał musi być obowiązkowo przymocowany do ściany za pomocą dołączonych elementów montażowych.
Trudności przy skręcaniu elementów
Upewnij się, że montaż wykonują dwie osoby. Używaj rękawic ochronnych i nie dokręcaj śrub zbyt mocno wkrętarką.
Przed użyciem
- Sprawdź zawartość opakowania zgodnie z listą części.
- Przygotuj miejsce montażu (miękkie podłoże).
- Upewnij się, że masz drugą osobę do pomocy.
- Przygotuj narzędzia (śrubokręt, poziomica, wiertarka do mocowania ściennego).
Parametry w praktyce

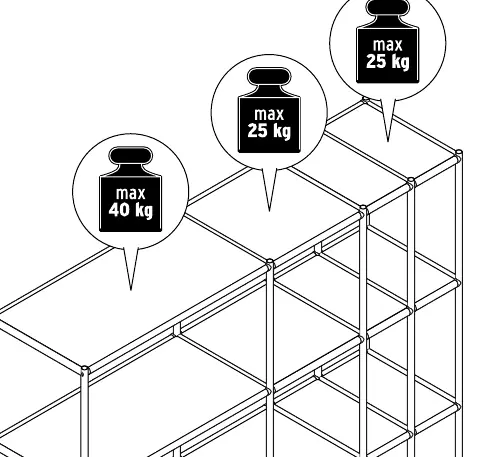

- Maksymalne obciążenie
- 40 kg dla półki głównej, 25 kg dla pozostałych półek.
Ilustracje i schematy
- Schemat montażu pokazuje łączenie elementów stelaża za pomocą śrub S1, S2, S3, S4 oraz elementów łączących A, B, C, D, E, F, G.
Zgodność modelu
- Produkt przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.
- Nie nadaje się do celów komercyjnych.
