Instrukcja montażu lampy LED Tecnolite 18FLCLED05MV
Praktyczny przewodnik instalacji lampy LED Tecnolite 18FLCLED05MV. Dowiedz się, jak poprawnie zamontować oprawę, podłączyć zasilanie i zadbać o bezpieczne uziemienie.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Lampa LED Tecnolite 18FLCLED05MV wymaga montażu powierzchniowego przy użyciu dołączonych uchwytów A-01. Instalacja musi być podłączona do zasilania 100-240V z obowiązkowym uziemieniem. str. 1
Najważniejsze czynności
- Montaż uchwytów montażowych str. 1
- Podłączenie zasilania str. 1
Problemy i rozwiązania
Sprawdź połączenie elektryczne i uziemienie.
str. 1Konserwacja i reset
- Czyszczenie suchą szmatką po odłączeniu zasilania. str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc | 18W | Pobór mocy | str. 1 |
| Napięcie | 100-240V ~ 50/60Hz | Napięcie zasilania | str. 1 |
Gdzie szukać w PDF
- Instrukcja montażu i specyfikacja str. 1
- Gwarancja str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Lampa LED Tecnolite 18FLCLED05MV jest przeznaczona do montażu powierzchniowego wewnątrz pomieszczeń. Przed przystąpieniem do instalacji należy upewnić się, że zasilanie jest odłączone. Oprawa wymaga podłączenia do sieci o napięciu 100-240V ~ 50/60Hz. Kluczowym wymogiem bezpieczeństwa jest zapewnienie fizycznego uziemienia instalacji.
Zawartość zestawu
- A-01: Uchwyty montażowe (x2)
- A-02: Wkręty (x2)
- A-03: Przewód zasilający (x1)
- A-04: Łącznik (x1)
Uwaga: Kołki rozporowe do montażu nie są dołączone do zestawu i należy dobrać je odpowiednio do rodzaju powierzchni.
Instalacja i montaż
Montaż należy przeprowadzić w odległości co najmniej 0,50 m od materiałów łatwopalnych.

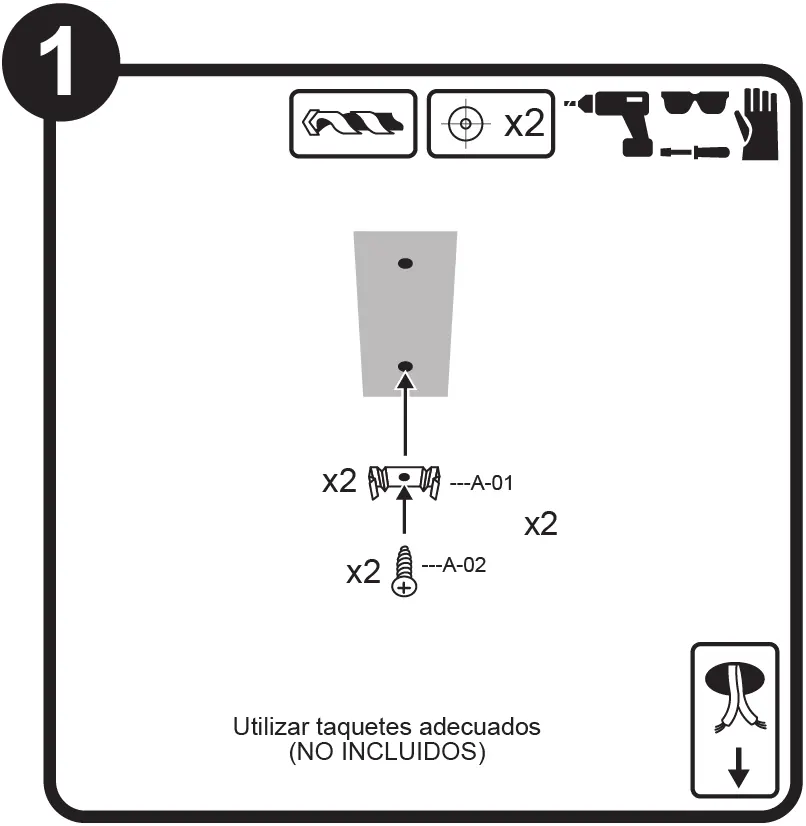

Krok 1: Montaż uchwytów
Przygotuj powierzchnię montażową. Używając wiertarki i odpowiednich kołków (brak w zestawie), przymocuj uchwyty A-01 za pomocą wkrętów A-02.
Krok 2: Mocowanie oprawy
Wciśnij oprawę w zamontowane uchwyty A-01, aż usłyszysz kliknięcie. Jeśli łączysz kilka lamp, użyj łącznika A-04.
Krok 3: Podłączenie elektryczne
Podłącz przewód zasilający A-03 do oprawy. Upewnij się, że przewód uziemiający jest poprawnie podłączony do instalacji elektrycznej budynku.
Konserwacja
Przed przystąpieniem do czyszczenia należy zawsze odłączyć zasilanie. Do czyszczenia oprawy i jej elementów wewnętrznych używaj wyłącznie suchej szmatki. Regularnie sprawdzaj stan połączeń elektrycznych.
Informacje o producencie
Tecnolite
Praktyczna pomoc
Typowe problemy
Sprawdź, czy przewód zasilający A-03 jest poprawnie wpięty oraz czy instalacja elektryczna posiada sprawne uziemienie.
Upewnij się, że użyto odpowiednich kołków rozporowych dostosowanych do rodzaju ściany/sufitu (kołki nie są dołączone).
Przed użyciem
- Odłącz zasilanie elektryczne przed rozpoczęciem prac.
- Przygotuj wiertarkę i odpowiednie kołki rozporowe.
- Upewnij się, że miejsce montażu znajduje się min. 0,50 m od materiałów łatwopalnych.
- Sprawdź, czy napięcie sieciowe mieści się w zakresie 100-240V.
