Niniejsza instrukcja dotyczy montażu i bezpiecznego użytkowania lampy wewnętrznej Tecnolite 180CTL8370MVNCA. Przed przystąpieniem do prac instalacyjnych należy bezwzględnie wyłączyć zasilanie elektryczne. Lampa musi być zamontowana w odległości co najmniej 0,50 m od materiałów łatwopalnych. Wymagane jest uziemienie instalacji.

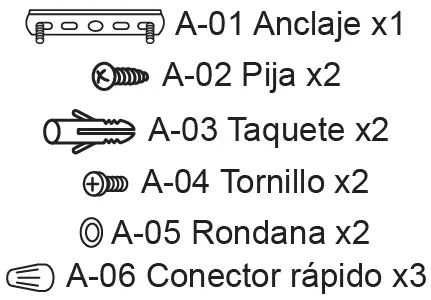

Elementy zestawu
W skład zestawu wchodzą następujące elementy montażowe:
- A-01: Uchwyt montażowy (x1)
- A-02: Wkręt (x2)
- A-03: Kołek rozporowy (x2)
- A-04: Śruba (x2)
- A-05: Podkładka (x2)
- A-06: Złącze szybkie (x3)
Instrukcja montażu
- Przygotuj uchwyt montażowy (A-01) i przymocuj go do sufitu za pomocą wkrętów (A-02) i kołków (A-03).
- Przygotuj przewody elektryczne wychodzące z sufitu.
- Podłącz przewody zgodnie ze schematem elektrycznym, używając złączy szybkich (A-06). Upewnij się, że uziemienie jest fizycznie podłączone.
- Zamocuj podstawę lampy do uchwytu montażowego (A-01) za pomocą śrub (A-04) i podkładek (A-05).
- Wkręć żarówki (brak w zestawie) do oprawek E27.
Podłączenie elektryczne
Schemat elektryczny wymaga podłączenia linii (fazy), uziemienia oraz przewodu neutralnego. Upewnij się, że wszystkie połączenia są zabezpieczone złączami szybkim (A-06) i dokręcone. Uziemienie musi być fizycznie podłączone do instalacji.
Dane techniczne
- Napięcie: 100 V – 240 V, 50/60 Hz
- Moc: 25,5 W
- Prąd: 0,26 A
- Typ oprawki: E27
- Źródło światła: LED 8,5 W x 3
Informacje o producencie
Tecnolite
Praktyczna pomoc
Typowe problemy
Sprawdź poprawność podłączenia przewodów w złączach szybkich oraz czy żarówki są prawidłowo wkręcone w oprawki.
Upewnij się, że lampa jest zamontowana w odległości co najmniej 0,50 m od wszelkich materiałów łatwopalnych.
Przed użyciem
- Wyłącz główne zasilanie elektryczne przed rozpoczęciem prac.
- Używaj rękawic ochronnych podczas montażu.
- Sprawdź, czy posiadasz wszystkie elementy montażowe (A-01 do A-06).
- Upewnij się, że instalacja elektryczna posiada sprawne uziemienie.
- Sprawdź, czy napięcie w sieci jest zgodne z zakresem 100-240V.
