Instrukcja obsługi oprogramowania KickStart do testowania akumulatorów
Przewodnik po oprogramowaniu KickStart i urządzeniach SMU firmy Tektronix do testowania, symulacji i cyklowania akumulatorów. Dowiedz się, jak generować modele rozładowania i przeprowadzać testy żywotności.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Oprogramowanie KickStart w połączeniu z urządzeniami SMU Tektronix umożliwia generowanie modeli akumulatorów, symulację ich pracy oraz przeprowadzanie testów cyklicznych (ładowanie/rozładowanie) w celu oceny żywotności. str. 3, 12
Najważniejsze czynności
- Podłącz SMU do akumulatora za pomocą połączenia 4-przewodowego. str. 5, 8
- Skonfiguruj parametry w aplikacji Battery Simulator w KickStart. str. 6, 8, 10
Problemy i rozwiązania
Akumulator z zabezpieczeniem anty-tamper nie działa
Zastąp akumulator zasilaniem zewnętrznym (np. micro-USB) i podłącz SMU do przewodów zasilających.
str. 8Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| 2461 Graphical SMU Sourcing | 100 V; 7A (10A Pulse) | Zakres źródła napięcia i prądu. | str. 4 |
| 2281S Battery Simulator Sourcing | 20V; 6A | Zakres źródła napięcia i prądu. | str. 4 |
Gdzie szukać w PDF
- Wprowadzenie i poprzednie rozwiązania str. 2
- Nowe rozwiązanie i instrumenty str. 3, 4
- Procedura testowa (Ring Camera) str. 5, 6, 7, 8
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja opisuje wykorzystanie oprogramowania KickStart (wersja 2.11.0 i nowsze) w połączeniu z urządzeniami SMU (Source Measure Unit) firmy Tektronix do testowania, symulacji i cyklowania akumulatorów. Rozwiązanie to pozwala na generowanie modeli rozładowania, symulację zachowania akumulatora oraz przeprowadzanie długoterminowych testów cyklicznych w jednym środowisku.
Wymagane instrumenty
Do przeprowadzenia testów wymagane są odpowiednie urządzenia SMU lub elektroniczne obciążenia. Kompatybilne serie to:
- 2400 Graphical Series SMUs (np. 2450, 2460, 2470)
- 2600B Series SMUs
- 2281S Battery Simulator
- 2380 Series Electronic Loads

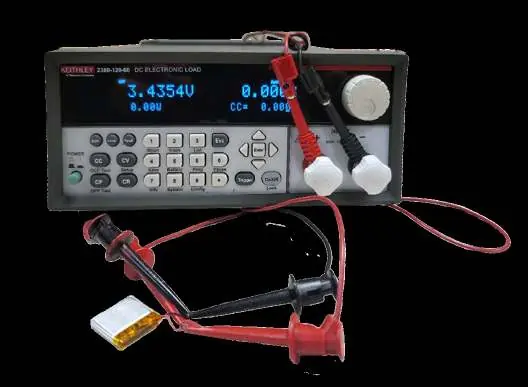

Konfiguracja połączenia
Dla zapewnienia najwyższej dokładności pomiarów zaleca się stosowanie połączenia 4-przewodowego (4-wire sense). W przypadku testowania urządzeń z wbudowanymi zabezpieczeniami (np. kamery Ring), konieczne może być uzyskanie bezpośredniego dostępu do ogniw akumulatora poprzez usunięcie obudowy lub wlutowanie się w przewody zasilające.
Generowanie modelu rozładowania
Aby stworzyć model akumulatora:
- Podłącz SMU do akumulatora w konfiguracji 4-przewodowej.
- W oprogramowaniu KickStart wybierz urządzenie SMU i aplikację Battery Simulator.
- Kliknij "generate discharge model".
- Wprowadź parametry: prąd rozładowania, napięcie odcięcia (Cutoff V), napięcie maksymalne/minimalne oraz pojemność.
- Uruchom test przyciskiem "run".
Symulacja akumulatora
Po wygenerowaniu modelu można go użyć do symulacji zasilania urządzenia:
- W aplikacji Battery Simulator wybierz zakładkę "Simulate Battery".
- Wybierz wygenerowany model (plik .csv).
- Skonfiguruj parametry symulacji (napięcie, prąd, limity).
- Uruchom symulację, aby zasilić urządzenie testowane (DUT).
Testowanie cykliczne
Testy cykliczne pozwalają na ocenę degradacji pojemności akumulatora:
- Ustaw parametry ładowania (metoda CC+CV, prąd, napięcie progowe).
- Ustaw parametry rozładowania (metoda CC, prąd, napięcie odcięcia).
- Zdefiniuj liczbę cykli (Target Count) oraz cel pojemności (Capacity Target %).
- Test zakończy się automatycznie po osiągnięciu limitów lub wystąpieniu błędu.
Bezpieczeństwo
Podczas testów należy zachować ostrożność:
- Głębokie rozładowanie: Może trwale uszkodzić strukturę wewnętrzną akumulatora.
- Przeładowanie: Grozi przegrzaniem, puchnięciem, a nawet wybuchem.
- Parametry czasowe: Zawsze ustawiaj "Max Charging Time" oraz "Max Discharging Time", aby przerwać test w przypadku awarii.
Praktyczna pomoc
Typowe problemy
Akumulator nie działa po ponownym montażu
Niektóre pakiety akumulatorów posiadają zabezpieczenia anty-tamper. W takim przypadku należy użyć urządzenia zasilanego zewnętrznie (np. przez micro-USB) i podłączyć SMU bezpośrednio do przewodów zasilających.
Test kończy się błędem przed czasem
Sprawdź, czy parametry 'Max Charging Time' lub 'Max Discharging Time' nie są zbyt restrykcyjne w stosunku do rzeczywistej pojemności akumulatora.
Przed użyciem
- Sprawdź, czy Twój model SMU obsługuje wymagane parametry (prąd, napięcie) zgodnie z tabelami w instrukcji.
- Upewnij się, że używasz połączenia 4-przewodowego (4-wire sense) dla zapewnienia dokładności pomiarów.
- Przygotuj oprogramowanie KickStart w wersji 2.11.0 lub nowszej.
- Zidentyfikuj bieguny dodatnie i ujemne akumulatora przed podłączeniem.
Parametry w praktyce
- CC (Constant Current)
- Metoda ładowania/rozładowania stałym prądem.
- CV (Constant Voltage)
- Metoda ładowania stałym napięciem z malejącym prądem.
- SMU (Source Measure Unit)
- Urządzenie zdolne do jednoczesnego zasilania i pomiaru parametrów elektrycznych.
Ilustracje i schematy

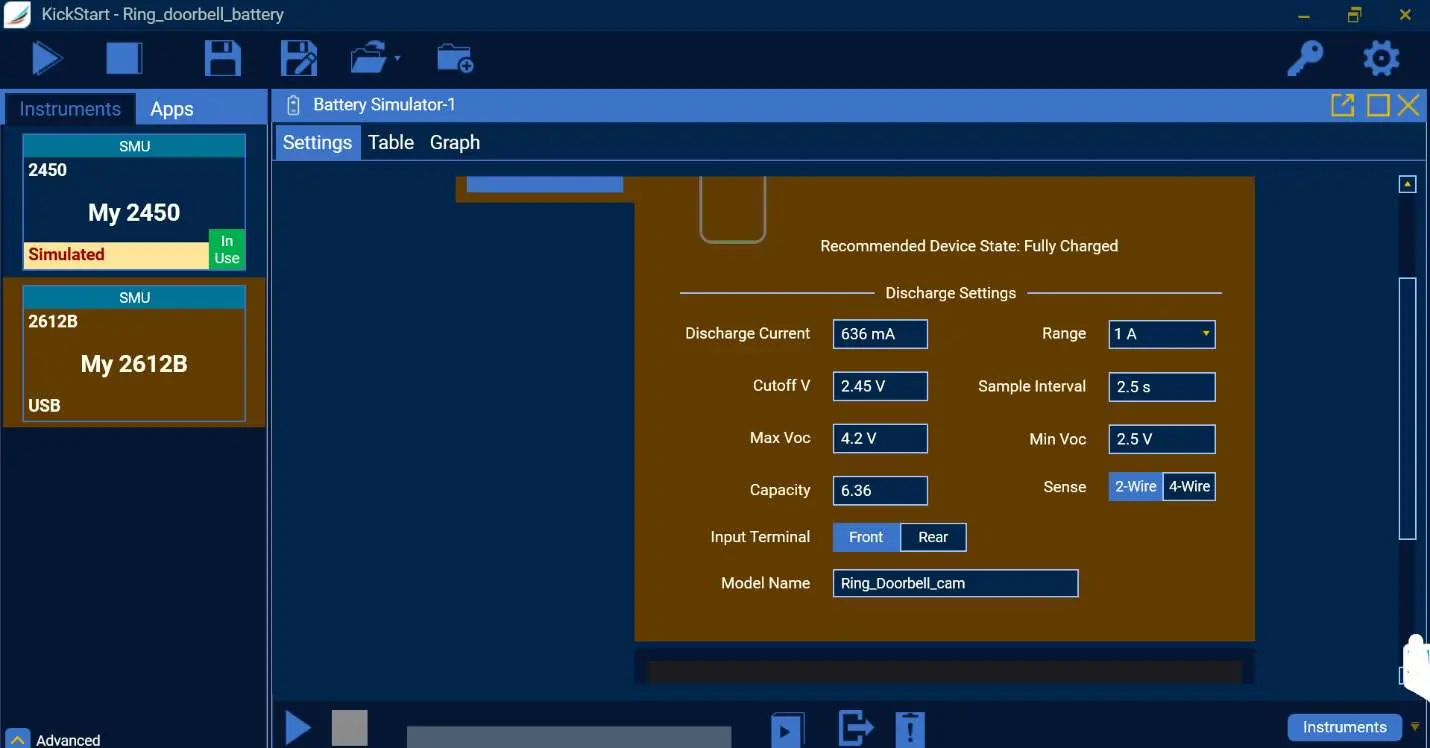

- Fig 12: Okno ustawień generowania modelu rozładowania w KickStart.

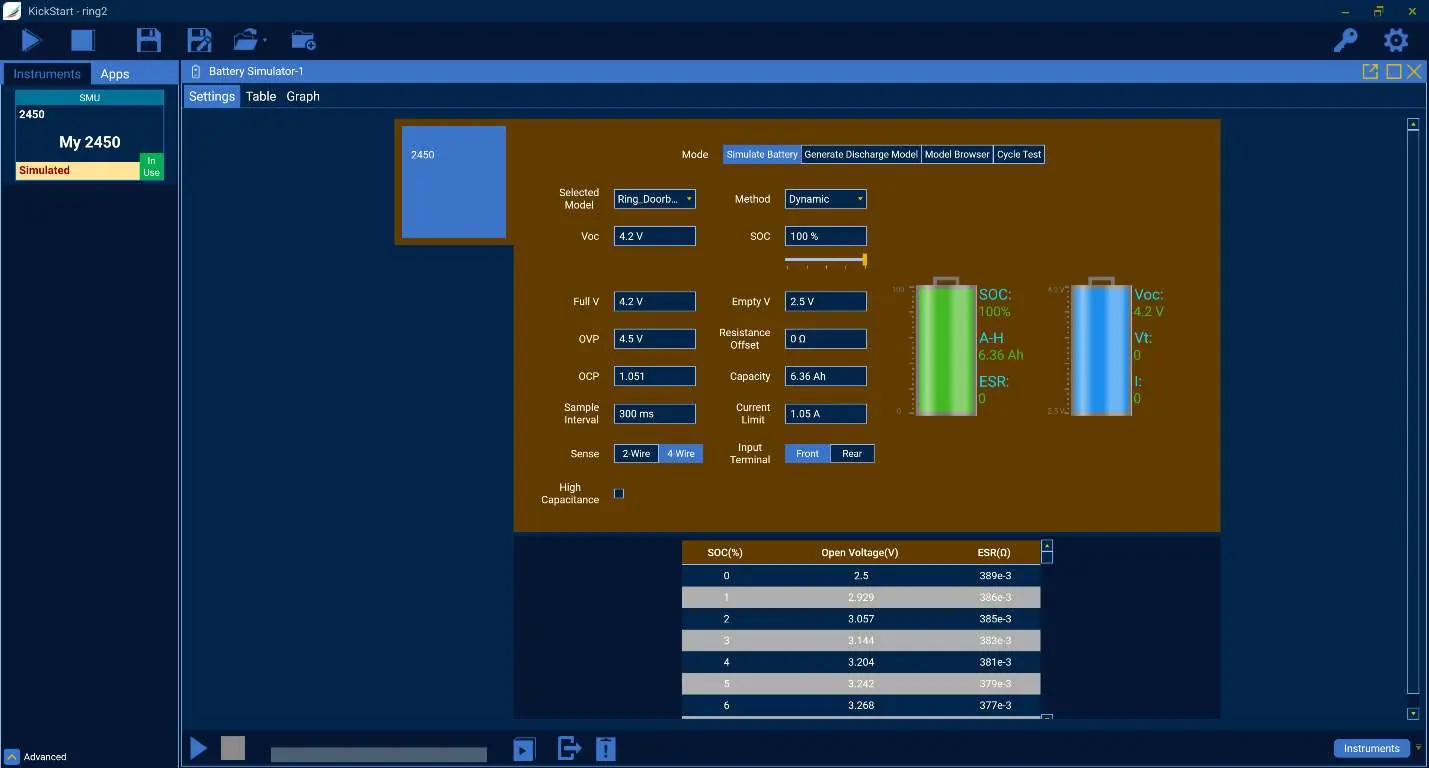

- Fig 15: Okno ustawień symulacji akumulatora.

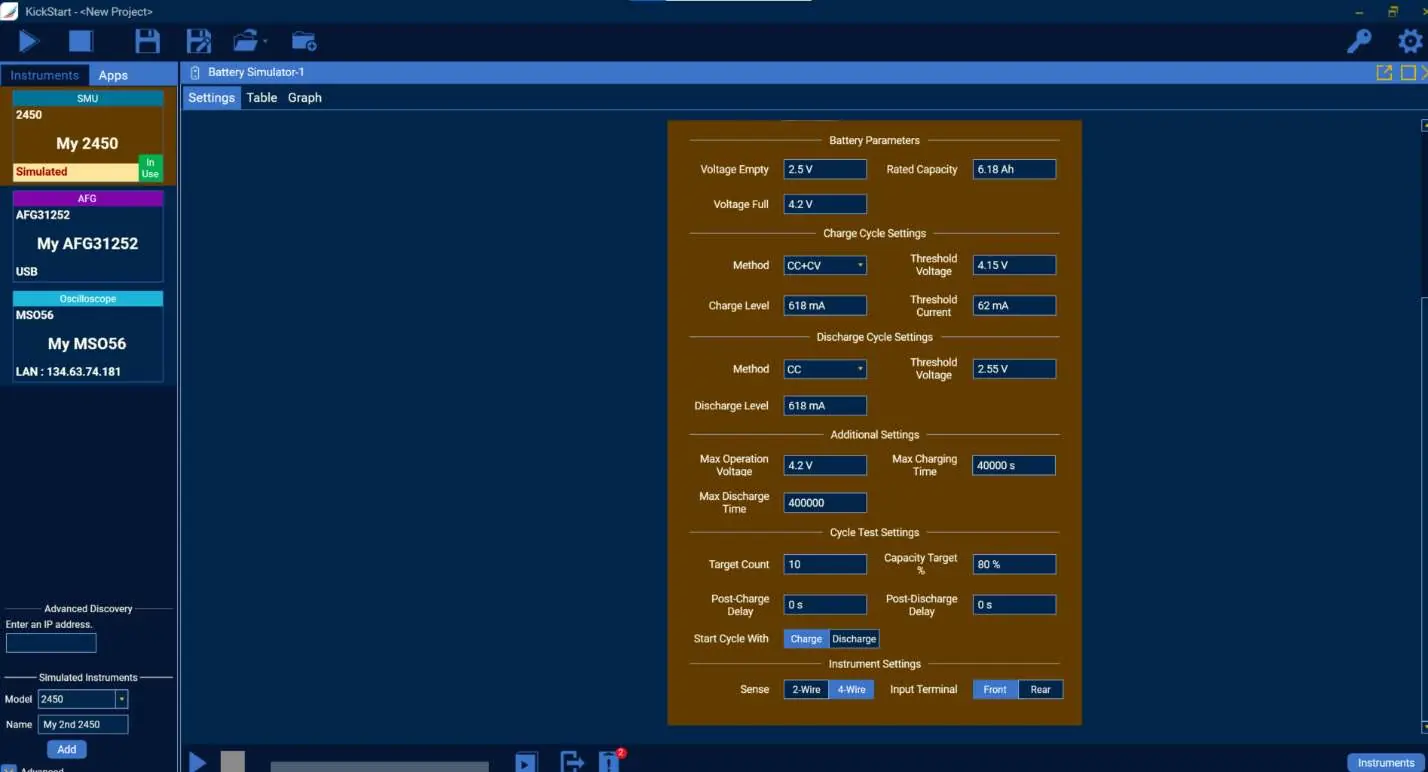

- Fig 18: Okno ustawień testu cyklicznego.
Zgodność modelu
- 2450 SMU nie obsługuje prądu 5A dla ogniw Li-Ion/Li-Po (wymagane 246x lub 2380).
- 2281S Battery Simulator jest dedykowany do symulacji, ale nie obsługuje testów cyklicznych.
