Instrukcja obsługi modułu SFP+ Televes 769214 10GbE

Szybki przewodnik po instalacji i bezpiecznym użytkowaniu modułu SFP+ Televes 769214 10GbE. Dowiedz się, jak poprawnie podłączyć światłowód LC/UPC, dbać o czystość złączy i zapewnić bezpieczną pracę urządzenia.

Spis treści

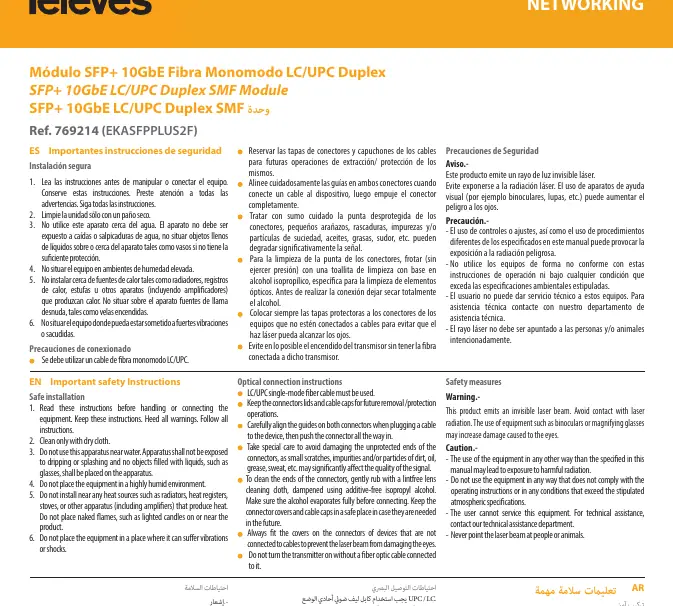

Najważniejsze informacje z instrukcji

Moduł SFP+ Televes 769214 to wysokowydajne urządzenie przeznaczone do transmisji danych z prędkością 10,3125 Gbps na odległość do 10 km. Urządzenie wykorzystuje złącze LC/UPC i jest kompatybilne ze światłowodami jednomodowymi (SMF). Produkt jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.

Instalacja i podłączenie

Aby poprawnie zainstalować moduł, należy przestrzegać poniższych kroków:

Używaj wyłącznie kabli światłowodowych jednomodowych typu LC/UPC.
Podczas wkładania wtyku do urządzenia, dokładnie wyrównaj prowadnice obu złączy.
Wsuń złącze do końca, aż poczujesz stabilne osadzenie.
Zachowaj wszystkie zaślepki ochronne złączy i kabli na wypadek konieczności demontażu lub ochrony urządzenia w przyszłości.
Nigdy nie uruchamiaj nadajnika bez podłączonego kabla światłowodowego.

Konserwacja i czyszczenie

Jakość sygnału jest krytycznie zależna od czystości końcówek światłowodowych. Nawet drobne zarysowania, kurz, tłuszcz czy pot mogą znacząco pogorszyć transmisję.

Do czyszczenia końcówek złączy używaj wyłącznie niestrzępiącej się ściereczki do optyki.
Zwilż ściereczkę alkoholem izopropylowym bez dodatków.
Delikatnie przetrzyj końcówkę złącza bez wywierania nacisku.
Przed ponownym podłączeniem upewnij się, że alkohol całkowicie odparował.

Bezpieczeństwo

Urządzenie emituje niewidzialną wiązkę lasera klasy 1. Należy przestrzegać następujących zasad:

Unikaj bezpośredniego kontaktu z promieniowaniem laserowym.
Nie używaj przyrządów optycznych (np. lornetek, lup) do patrzenia w wiązkę, gdyż zwiększa to ryzyko uszkodzenia wzroku.
Nigdy nie kieruj wiązki lasera w stronę ludzi ani zwierząt.
Nie próbuj samodzielnie serwisować urządzenia; w razie problemów skontaktuj się z działem wsparcia technicznego.
Nie instaluj urządzenia w pobliżu źródeł ciepła (grzejniki, wzmacniacze) ani w miejscach o wysokiej wilgotności.

Dane techniczne

Prędkość transmisji: 10,3125 Gbps
Zasięg: do 10 km
Typ lasera: DFB 1310 nm
Złącze: LC/UPC Duplex
Napięcie zasilania: 3,3 V (zakres 3,14 - 3,47 V)
Pobór mocy: poniżej 2 W
Temperatura pracy: 0°C do 70°C

Praktyczna pomoc

Typowe problemy

Degradacja sygnału lub błędy transmisji

Sprawdź czystość końcówki złącza światłowodowego. Zanieczyszczenia (kurz, tłuszcz) należy usunąć alkoholem izopropylowym i niestrzępiącą się ściereczką.

Trudności z włożeniem wtyku

Upewnij się, że prowadnice złącza są prawidłowo wyrównane przed wciśnięciem wtyku do urządzenia.

Ryzyko uszkodzenia wzroku

Nigdy nie patrz bezpośrednio w port nadajnika, gdy urządzenie jest włączone. Zawsze zakładaj zaślepki ochronne, gdy kabel nie jest podłączony.

Przed użyciem

Upewnij się, że używasz kabla światłowodowego jednomodowego LC/UPC.
Sprawdź, czy środowisko pracy jest suche i wolne od źródeł ciepła.
Przygotuj niestrzępiącą się ściereczkę i alkohol izopropylowy do ewentualnego czyszczenia.
Zachowaj zaślepki ochronne na czas transportu lub przechowywania.

Parametry w praktyce

10,3125 Gbps: Maksymalna prędkość transmisji danych obsługiwana przez moduł.

Ilustracje i schematy

Moduł posiada złącze LC/UPC Duplex, które wymaga precyzyjnego wyrównania prowadnic podczas instalacji.

Zgodność modelu

Urządzenie jest zgodne ze standardem Small Form-factor Pluggable (SFP).
Wymaga zasilania o napięciu 3,3 V.
