Instrukcja obsługi switcha PoE Telran 4+2 100Mbps
Instrukcja obsługi 6-portowego switcha PoE Telran 4+2 100Mbps. Dowiedz się, jak zainstalować urządzenie, skonfigurować tryb CCTV i interpretować wskaźniki LED.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Switch PoE Telran 4+2 100Mbps to niezarządzalne urządzenie sieciowe wyposażone w 6 portów Ethernet RJ45. Cztery porty (1-4) obsługują technologię PoE (Power over Ethernet), automatycznie wykrywając i zasilając urządzenia zgodne ze standardem IEEE 802.3af/at, takie jak kamery IP, punkty dostępowe czy telefony IP. Urządzenie pozwala na przesyłanie danych i zasilania za pomocą jednego kabla sieciowego, co ułatwia rozbudowę sieci w miejscach bez dostępu do gniazdek elektrycznych.
Tryb pracy DIP Switch
Urządzenie posiada przełącznik DIP, który pozwala na zmianę trybu pracy:
- Tryb domyślny (CCTV wyłączone): Standardowa komunikacja między wszystkimi portami 1-6.
- Tryb CCTV (CCTV włączone): Porty 1-4 są odizolowane od siebie, ale mogą komunikować się z portami 5 i 6. Tryb ten ogranicza burze rozgłoszeniowe i zwiększa szybkość przesyłania ramek. Dodatkowo, w tym trybie zasięg PoE może zostać zwiększony do 250 metrów.
Uwaga: Po każdej zmianie trybu przełącznikiem DIP należy ręcznie zrestartować switch, aby ustawienia zostały wprowadzone.
Instalacja i bezpieczeństwo
Switch może być zainstalowany na biurku (przy użyciu dołączonych gumowych nóżek) lub zamontowany na ścianie. Podczas instalacji należy zapewnić odpowiednią wentylację urządzenia i unikać miejsc wilgotnych lub niestabilnych. Przed czyszczeniem należy zawsze odłączyć zasilanie. Nie należy otwierać obudowy urządzenia podczas pracy ze względu na ryzyko porażenia prądem.
Wskaźniki LED
Stan pracy urządzenia sygnalizowany jest za pomocą diod LED:
- PWR (pomarańczowa): Świeci, gdy urządzenie jest zasilane.
- DATA (zielona): Świeci przy nawiązanym połączeniu 10/100Mbps, miga podczas przesyłania danych.
- PoE (pomarańczowa): Świeci, gdy urządzenie PoE jest podłączone i zasilane, miga w przypadku nieprawidłowego zasilania portu.
W razie problemów technicznych prosimy o kontakt z lokalnym przedstawicielem lub wsparciem technicznym pod adresem [email protected] lub numerem telefonu 03-5575110.
Praktyczna pomoc
Typowe problemy
Brak zasilania urządzenia
Sprawdź, czy kabel zasilający jest poprawnie podłączony do gniazda AC i czy dioda PWR świeci się na pomarańczowo.
Brak komunikacji sieciowej na porcie
Upewnij się, że kabel sieciowy jest sprawny i poprawnie wpięty. Sprawdź, czy dioda DATA świeci się lub miga.
Urządzenie PoE nie otrzymuje zasilania
Sprawdź, czy urządzenie jest podłączone do portów 1-4. Sprawdź diodę PoE – jeśli miga, oznacza to nieprawidłowe zasilanie portu.
Zmiana trybu DIP nie działa
Po przełączeniu DIP switcha należy ręcznie zrestartować urządzenie, aby zmiany weszły w życie.
Przed użyciem
- Sprawdź zawartość opakowania (switch, zasilacz, gumowe nóżki).
- Upewnij się, że napięcie zasilania jest zgodne z etykietą na urządzeniu.
- Wybierz miejsce z dobrą wentylacją, z dala od wilgoci.
- W przypadku montażu na biurku, przyklej gumowe nóżki.
- W przypadku montażu na ścianie, użyj odpowiednich śrub.
Parametry w praktyce
- PoE Output 30W (Max)
- Maksymalna moc wyjściowa PoE na port, zgodna ze standardem IEEE 802.3af/at.
- MAC Address Table 2K
- Pojemność tablicy adresów MAC urządzenia, pozwalająca na obsługę do 2000 urządzeń w sieci.
- Temperatura pracy 0°C ~ 40°C
- Zakres temperatur otoczenia, w którym urządzenie pracuje poprawnie.
Ilustracje i schematy

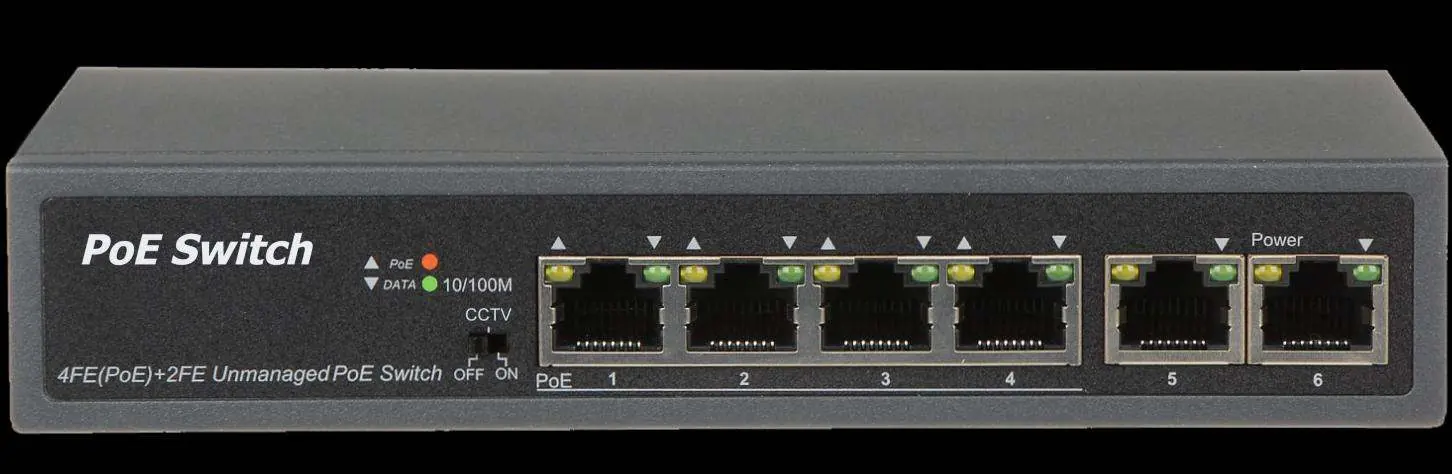

- Panel przedni zawiera 6 portów RJ45, przełącznik trybu DIP oraz wskaźniki LED (Power, PoE, Data).
- Panel tylny zawiera gniazdo zasilania AC.

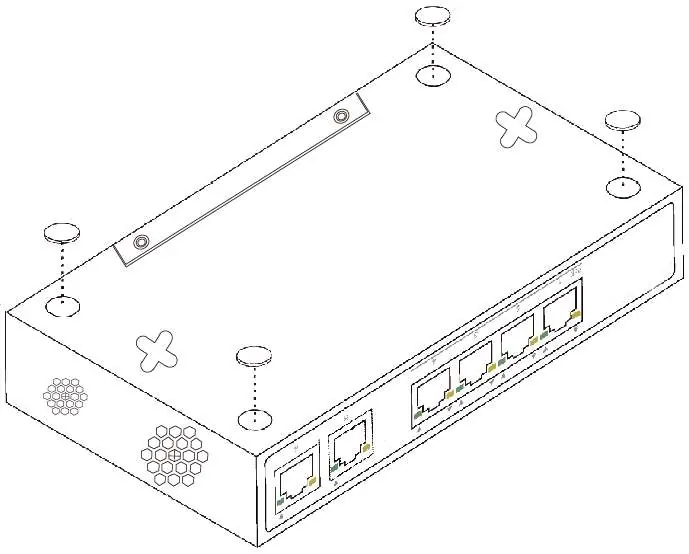

- Instrukcja montażu na biurku pokazuje rozmieszczenie czterech gumowych nóżek na spodzie obudowy.
Zgodność modelu
- Porty 1-4 obsługują standardy IEEE 802.3af/at.
- Wymagane kable sieciowe: UTP kategorii 3, 4 lub 5 dla 10Mbps oraz kategorii 5 dla 100Mbps.
