Instrukcja obsługi przełącznika Gigabit Ethernet Tenda 1016GV9.0
Szybki przewodnik instalacji przełącznika Tenda 1016GV9.0. Dowiedz się, jak zamontować urządzenie w szafie rack lub na biurku, zrozumieć wskaźniki LED oraz rozwiązać podstawowe problemy z zasilaniem i połączeniem sieciowym.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące instalacji i bezpiecznego użytkowania przełącznika Gigabit Ethernet Tenda 1016GV9.0. Urządzenie przeznaczone jest do pracy wewnątrz pomieszczeń. Przed przystąpieniem do montażu należy upewnić się, że miejsce instalacji jest stabilne, wypoziomowane i odpowiednio uziemione.
Elementy zestawu
- Przełącznik 1016GV9.0
- 4 nóżki (footpads)
- 2 uchwyty montażowe (L-shaped brackets)
- 8 śrub montażowych
- Przewód zasilający
- Instrukcja szybkiej instalacji
Montaż i instalacja
Montaż w szafie rack (standard 19 cali)
- Upewnij się, że szafa rack jest stabilna i uziemiona.
- Przymocuj uchwyty montażowe do obu boków przełącznika za pomocą dołączonych śrub.
- Wybierz odpowiednią wysokość w szafie i przykręć przełącznik do szyn montażowych.
Montaż na biurku
- Przyklej cztery dołączone nóżki do spodu urządzenia.
- Umieść przełącznik na płaskiej, stabilnej i czystej powierzchni.
Montaż ścienny
Urządzenie można montować wyłącznie na niepalnych powierzchniach, takich jak ściany betonowe. Nie należy montować urządzenia w sposób, który blokuje otwory wentylacyjne.
Wskaźniki LED
- Power: Świeci światłem ciągłym, gdy urządzenie jest włączone.
- Link/Act: Świeci światłem ciągłym, gdy połączenie jest aktywne. Miga podczas przesyłania danych.

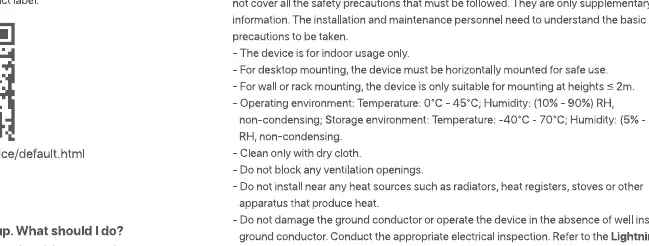

Bezpieczeństwo i konserwacja
- Urządzenie przeznaczone jest wyłącznie do użytku wewnątrz pomieszczeń.
- Nie należy zasłaniać otworów wentylacyjnych.
- Unikać umieszczania urządzenia w pobliżu źródeł ciepła.
- W przypadku długotrwałej nieobecności lub nieużywania urządzenia, należy odłączyć je od zasilania.
- Wszelkie naprawy powinny być wykonywane przez wykwalifikowany personel serwisowy.
Kontakt serwisowy
W razie pytań technicznych można skontaktować się z producentem pod adresem e-mail [email protected] lub odwiedzić stronę www.tendacn.com.
Oficjalne zasoby z instrukcji
Praktyczna pomoc
Typowe problemy
Dioda zasilania (Power) nie świeci.
Sprawdź, czy przewód zasilający jest poprawnie podłączony do urządzenia i gniazdka oraz czy napięcie w sieci jest zgodne z wymaganiami urządzenia.
Dioda Link/Act nie świeci.
Upewnij się, że kabel Ethernet jest poprawnie podłączony do przełącznika i urządzenia końcowego, sprawdź czy kabel nie jest uszkodzony oraz czy podłączone urządzenie jest włączone.
Przed użyciem
- Sprawdź, czy miejsce montażu jest stabilne i wypoziomowane.
- Upewnij się, że urządzenie jest prawidłowo uziemione.
- Zweryfikuj, czy otwory wentylacyjne nie są zasłonięte.
- Przygotuj odpowiednie śruby i narzędzia (śrubokręt, poziomica, wiertarka w razie potrzeby).
- Sprawdź, czy napięcie zasilania jest zgodne z tabliczką znamionową.
Parametry w praktyce
- Temperatura pracy
- 0°C – 45°C; urządzenie musi pracować wewnątrz pomieszczeń w określonym zakresie temperatur.
- Wilgotność pracy
- 10% – 90% RH (bez kondensacji); środowisko nie może być zbyt wilgotne.
Ilustracje i schematy
- Schemat topologii sieci pokazuje podłączenie przełącznika do routera (port Uplink) oraz urządzeń końcowych takich jak komputer, drukarka czy kamera IP.
- Rysunek montażu rackowego ilustruje sposób przykręcenia uchwytów L do boków obudowy.
Zgodność modelu
- Urządzenie obsługuje standardowe kable Ethernet (straight-through lub crossover).
- Montaż ścienny dopuszczalny tylko na powierzchniach niepalnych.
