Niniejsza instrukcja dotyczy montażu grzejnika Terma Rolo w instalacjach centralnego ogrzewania. Kluczowym elementem instalacji jest prawidłowe umieszczenie korka rozdzielającego przepływ (threaded plug), który zapewnia równomierne nagrzewanie się wszystkich sekcji grzejnika. Do montażu niezbędny jest klucz imbusowy 8 mm (brak w zestawie).
Orientacja grzejnika
Przed przystąpieniem do montażu należy sprawdzić naklejki umieszczone na produkcie, które wskazują górę grzejnika (oznaczenie TOP). Grzejnik może być montowany w orientacji pionowej (Portrait) lub poziomej (Landscape).
Montaż korka rozdzielającego przepływ
Korek rozdzielający przepływ wody znajduje się w pudełku z uchwytami montażowymi. Jego instalacja jest wymagana dla prawidłowego działania grzejnika:

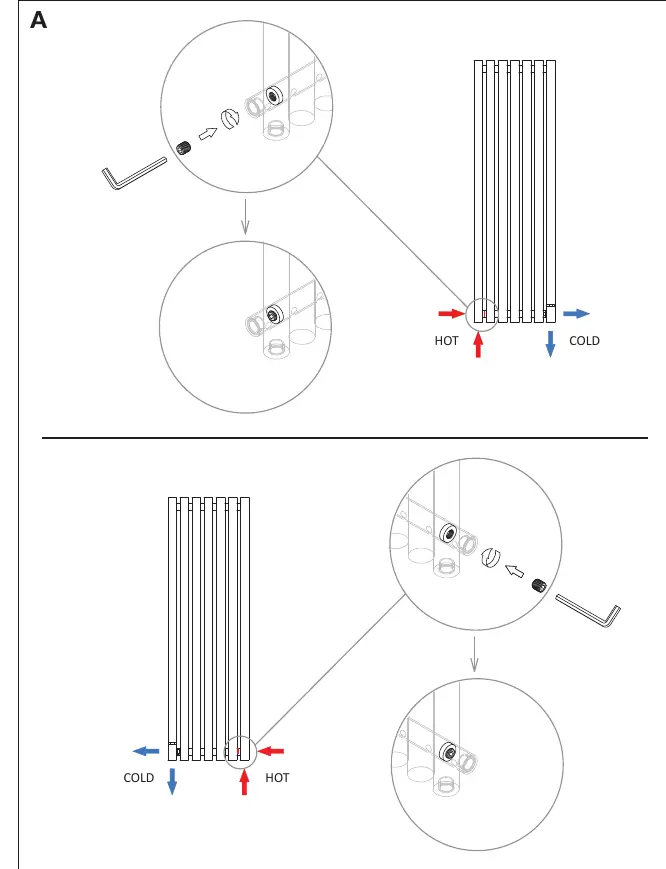

- Montaż pionowy (Portrait): Korek należy wkręcić po stronie zasilania (FLOW). Można wybrać, czy zasilanie ma znajdować się po lewej, czy po prawej stronie.
- Montaż poziomy (Landscape): Korek należy wkręcić zawsze po lewej stronie grzejnika.
Użyj klucza imbusowego 8 mm, aby wkręcić korek w odpowiednie miejsce zgodnie z powyższymi wytycznymi.
Uruchomienie i odpowietrzanie
Grzejnik posiada dużą pojemność wodną. Po zakończeniu montażu i przed uruchomieniem systemu należy:
- Odpowietrzyć instalację grzewczą.
- Sprawdzić ciśnienie w układzie, aby upewnić się, że jest ono prawidłowe.
Praktyczna pomoc
Typowe problemy
Upewnij się, że korek rozdzielający przepływ (threaded plug) został zainstalowany zgodnie z instrukcją dla wybranej orientacji (pionowej lub poziomej).
Do wkręcenia korka rozdzielającego wymagany jest klucz imbusowy 8 mm, który nie jest dołączony do zestawu.
Przed użyciem
- Zidentyfikuj górę grzejnika na podstawie naklejek (TOP).
- Przygotuj klucz imbusowy 8 mm.
- Określ stronę zasilania (FLOW) dla montażu pionowego.
- Zainstaluj korek rozdzielający przepływ zgodnie z wytycznymi dla orientacji pionowej lub poziomej.
- Odpowietrz system grzewczy po instalacji.
- Sprawdź ciśnienie w układzie.
