Instrukcja montażu uchwytów Terma CKF
Kompletny przewodnik montażu uchwytów ściennych Terma CKF. Instrukcja zawiera kroki instalacji, listę wymaganych narzędzi oraz wskazówki techniczne dotyczące mocowania grzejnika.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu uchwytów ściennych typu CKF przeznaczonych do grzejników Terma. Zestaw zawiera 4 uchwyty. Przed przystąpieniem do prac upewnij się, że posiadasz wszystkie niezbędne narzędzia oraz że ściana jest odpowiednio przygotowana do montażu.
Wymagane narzędzia
- Wiertarka z wiertłem 10 mm
- Śrubokręty: PZ1, PZ3
- Klucz imbusowy 4 mm
- Klucze płaskie: 14 mm, 22 mm
Instrukcja montażu krok po kroku
Montaż do ściany (Kroki 1-3)
- Wyznacz miejsca montażu na ścianie zgodnie z wymiarami grzejnika (A, B, D, E, F). Wywierć otwory wiertłem 10 mm.
- Umieść kołki rozporowe w wywierconych otworach.
- Przykręć elementy montażowe do ściany za pomocą śrubokręta PZ3.
Montaż do grzejnika (Kroki 4-6)
- Zamontuj uchwyty do korpusu grzejnika, używając klucza imbusowego 4 mm (krok 4).
- Dokręć elementy zgodnie z rysunkiem technicznym (krok 5).

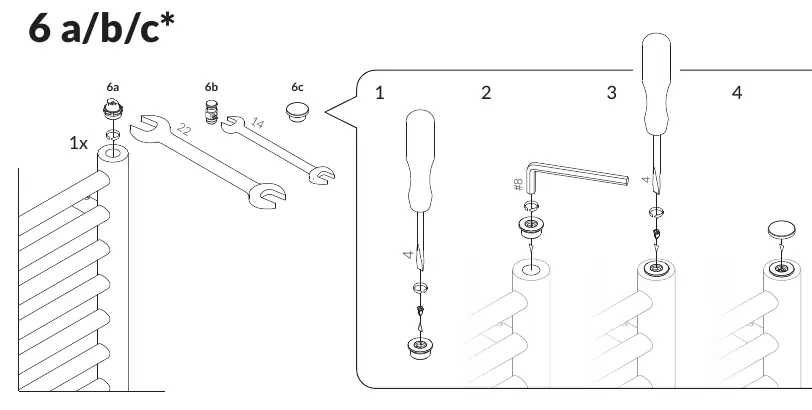

- W kroku 6 przeprowadź finalne dokręcenie elementów przy użyciu kluczy płaskich 14 mm i 22 mm oraz śrubokręta PZ1, aby zapewnić stabilność konstrukcji.
Uwagi techniczne
Elementy oznaczone gwiazdką (*) dotyczą wyłącznie wersji grzejników wodnych i wodno-elektrycznych. Należy zwrócić szczególną uwagę na poprawne dokręcenie wszystkich połączeń, aby zapewnić bezpieczeństwo użytkowania.
Praktyczna pomoc
Typowe problemy
Upewnij się, że wszystkie śruby montażowe zostały dokręcone zgodnie z instrukcją (krok 6) przy użyciu odpowiednich kluczy.
Sprawdź wymiary montażowe (A, B, D, E, F) przed wierceniem otworów w ścianie.
Przed użyciem
- Sprawdź, czy posiadasz wszystkie elementy zestawu (4x uchwyty).
- Przygotuj odpowiednie narzędzia: wiertarkę z wiertłem 10mm, śrubokręty PZ1 i PZ3, klucz imbusowy 4mm oraz klucze płaskie 14/22mm.
- Upewnij się, że ściana jest odpowiednia do montażu grzejnika.
