Instrukcja montażu uchwytów Terma MOP/MOS
Praktyczny przewodnik montażu uchwytów Terma MOP/MOS. Dowiedz się, jak poprawnie zamontować wsporniki na grzejniku, jakie narzędzia są potrzebne i jak przebiega proces instalacji krok po kroku.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu uchwytów Terma MOP/MOS. Zestaw zawiera 3 uchwyty montażowe. Przed przystąpieniem do prac należy upewnić się, że posiadamy odpowiednie narzędzia oraz sprawdzić, czy ściana jest przystosowana do montażu grzejnika. W przypadku wersji wodno-elektrycznej (dual fuel) należy zwrócić uwagę na dodatkowe oznaczenia w instrukcji.
Narzędzia potrzebne do montażu
- Wiertarka z wiertłem 10 mm
- Śrubokręty: PZ1, PZ3
- Klucze imbusowe: #4, #8
- Klucz płaski: 14/22 (dla wersji wodno-elektrycznej)
Instrukcja montażu krok po kroku
Przygotowanie i wiercenie
- Wyznacz punkty montażowe na ścianie zgodnie z wymiarami D, E oraz F podanymi w dokumentacji technicznej grzejnika.
- Wywierć otwory w zaznaczonych miejscach przy użyciu wiertła 10 mm.
- Umieść kołki rozporowe w wywierconych otworach.
Montaż uchwytów
- Przykręć wsporniki montażowe do ściany za pomocą dołączonych śrub. Upewnij się, że są stabilnie osadzone.
- W przypadku wersji wodno-elektrycznej, postępuj zgodnie ze schematami oznaczonymi gwiazdką (*), używając odpowiednich narzędzi.
Zawieszenie i zabezpieczenie grzejnika

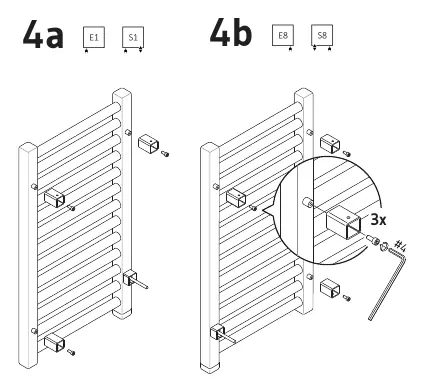

- Nałóż grzejnik na zamontowane uchwyty.
- Wsuń elementy mocujące w odpowiednie miejsca na grzejniku.
- Dokręć wszystkie śruby zabezpieczające, aby unieruchomić grzejnik na uchwytach.
- W razie potrzeby wykonaj regulację końcową, aby grzejnik był wypoziomowany i stabilny.
Praktyczna pomoc
Typowe problemy
Sprawdź, czy wszystkie 3 uchwyty są równomiernie dokręcone do ściany i czy śruby zabezpieczające na grzejniku zostały w pełni dokręcone.
Upewnij się, że korzystasz z narzędzi oznaczonych gwiazdką (*) w instrukcji, które są dedykowane dla wersji dual fuel.
Przed użyciem
- Sprawdź, czy zestaw zawiera 3 kompletne uchwyty
- Przygotuj wiertarkę z wiertłem 10 mm
- Przygotuj śrubokręty PZ1, PZ3
- Przygotuj klucze imbusowe #4 i #8
- W przypadku wersji wodno-elektrycznej przygotuj klucz 14/22
- Wyznacz punkty montażowe na ścianie przed wierceniem
