Biuletyn serwisowy: Dokręcanie śrub przedniej podłużnicy Tesla Model S i Model X
Instrukcja serwisowa dotycząca dokręcania śrub przedniej podłużnicy w pojazdach Tesla Model S i Model X (2021-2023). Rozwiązanie problemu skrzypienia i stukania.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy biuletyn serwisowy (SB-24-10-002) dotyczy pojazdów Tesla Model S oraz Model X z roczników 2021-2023. Dokument opisuje procedurę dokręcania śrub przedniej podłużnicy, co jest rozwiązaniem problemu skrzypienia lub stukania dochodzącego z przodu pojazdu podczas skręcania przy niskich prędkościach. Procedura powinna być wykonywana wyłącznie przez wykwalifikowanych specjalistów.
Opis problemu
W niektórych pojazdach śruby przedniej podłużnicy (lewej i prawej) mogły nie zostać dokręcone zgodnie ze specyfikacją. Powoduje to powstawanie dźwięków typu skrzypienie lub stukanie podczas manewrowania przy niskich prędkościach. Problem ten nie wpływa na integralność strukturalną pojazdu.
Procedura
- Demontaż: Zdemontuj moduł wentylatora chłodzącego, postępując zgodnie z procedurą serwisową 18201312. Uwaga: Moduł należy wymontować wraz z przymocowaną osłoną chłodnicy (active grille shutter) jako kompletny zespół. Nie rozdzielaj tych elementów.
- Dokręcanie (prawa strona): Dokręć dwie śruby T25 mocujące wewnętrzne i zewnętrzne wkładki gwintowane na prawej (RH) przedniej podłużnicy. Wymagany moment dokręcania to 7 Nm.
- Znakowanie: Po dokręceniu śrub zaznacz je markerem lakierniczym.
- Dokręcanie (lewa strona): Powtórz procedurę dokręcania (krok 2) dla lewej (LH) przedniej podłużnicy.
- Znakowanie: Po dokręceniu śrub zaznacz je markerem lakierniczym.
- Montaż: Zainstaluj ponownie moduł wentylatora chłodzącego zgodnie z procedurą serwisową 18201312.
Wymagane narzędzia i materiały
- Narzędzia specjalne: Portable Bench (1054720-00-A), Oil/Coolant Catcher (1080568-00-A), Kit, SVC Plug, Cooling Hose (1135762-00-A).
- Materiały eksploatacyjne: Marker lakierniczy (Paint Pen Marker).
Praktyczna pomoc
Typowe problemy
Skrzypienie lub stukanie z przodu pojazdu
Dokręcenie śrub przedniej podłużnicy do specyfikacji 7 Nm.
Przed użyciem
- Upewnij się, że pojazd jest z rocznika 2021-2023.
- Przygotuj marker lakierniczy do oznaczenia dokręconych śrub.
- Upewnij się, że masz dostęp do procedury serwisowej 18201312 dotyczącej demontażu wentylatora.
- Przygotuj wymagane narzędzia specjalne (Portable Bench, Oil/Coolant Catcher, SVC Plug Kit).
Parametry w praktyce
- Moment dokręcania
- 7 Nm dla śrub T25.
Ilustracje i schematy

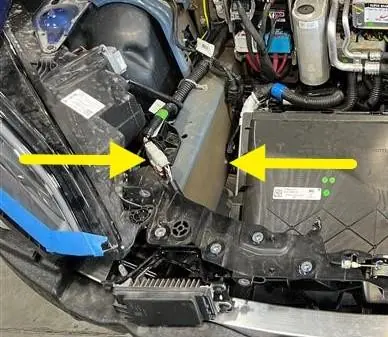

- Rysunki w instrukcji wskazują dokładną lokalizację śrub T25 na prawej (RH) i lewej (LH) podłużnicy, które wymagają dokręcenia.
Zgodność modelu
- Dotyczy pojazdów Tesla Model S i Model X z roczników 2021-2023.
