Biuletyn serwisowy Tesla Model S, Model X: Dokręcanie śrub szyny ramy przedniej

Najważniejsze informacje z instrukcji

Niniejszy biuletyn serwisowy (SB-24-10-002) dotyczy pojazdów Tesla Model S i Model X z lat 2021-2023. Procedura ma na celu wyeliminowanie dźwięków skrzypienia lub grzechotania dochodzących z przodu pojazdu podczas skręcania przy niskich prędkościach. Problem wynika z niedokręcenia śrub szyny ramy przedniej do specyfikacji fabrycznej. Czynności powinny być wykonywane wyłącznie przez wykwalifikowanych profesjonalistów.

Procedura naprawy

1. Zdemontuj moduł wentylatora chłodzącego, postępując zgodnie z procedurą 18201312 z instrukcji serwisowej. Moduł należy wyjąć wraz z przymocowaną żaluzją chłodnicy jako kompletny zespół. Nie rozdzielaj żaluzji od modułu wentylatora.

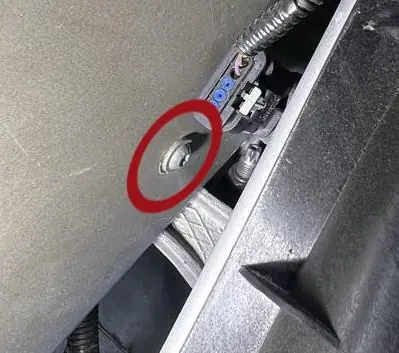

2. Dokręć dwie śruby T25 mocujące wewnętrzne i zewnętrzne wkładki gwintowane na prawej (RH) szynie ramy przedniej. Wymagany moment dokręcania wynosi 7 Nm.
3. Po dokręceniu oznacz śruby markerem lakierniczym.

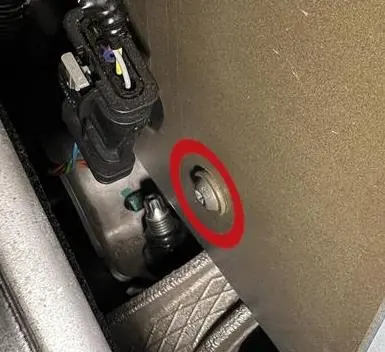

4. Powtórz procedurę dokręcania dla lewej (LH) szyny ramy przedniej.
5. Oznacz śruby markerem lakierniczym po ich dokręceniu.
6. Zamontuj ponownie moduł wentylatora chłodzącego zgodnie z procedurą 18201312.

Dane techniczne i narzędzia

Do wykonania naprawy wymagane są następujące narzędzia specjalne: przenośny stół (1054720-00-A), chwytak oleju/płynu chłodzącego (1080568-00-A) oraz zestaw wtyczek serwisowych do węży chłodzących (1135762-00-A). Jako materiały eksploatacyjne wymagany jest marker lakierniczy.
