Instrukcja instalacji modułu bezprzewodowego Texas Instruments 1312PSIP-2
Przewodnik instalacji i integracji modułu bezprzewodowego Texas Instruments 1312PSIP-2 dla producentów OEM. Zawiera wymagania dotyczące anten, zgodności FCC/IC oraz etykietowania produktu końcowego.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje dla integratorów OEM
Moduł bezprzewodowy Texas Instruments 1312PSIP-2 jest przeznaczony wyłącznie do profesjonalnej instalacji przez producentów OEM. Urządzenie jest ograniczone do zastosowań w aplikacjach mobilnych lub stacjonarnych. Producent końcowy jest odpowiedzialny za przeprowadzenie dodatkowych testów zgodności systemu złożonego (hosta z zainstalowanym modułem) zgodnie z przepisami FCC Part 15 Subpart B.
Instalacja anteny
Podczas instalacji anteny należy bezwzględnie przestrzegać następujących zasad:
- Należy zachować minimalną odległość 20 cm między anteną a użytkownikiem.
- Moduł nie może być umieszczony w tym samym miejscu (co-located) co inne nadajniki lub anteny.
- Dozwolone jest używanie wyłącznie anten o typie i zysku określonym w dokumentacji. Użycie innych typów lub anten o wyższym zysku może wymagać uzyskania dodatkowej autoryzacji.
Zgodność z przepisami FCC i IC
Urządzenie spełnia wymogi FCC Part 15 oraz wymogi Industry Canada. W przypadku, gdy warunki instalacji nie mogą zostać spełnione (np. specyficzne konfiguracje laptopów), autoryzacja FCC/IC traci ważność, a producent OEM jest zobowiązany do ponownej oceny produktu końcowego i uzyskania osobnej certyfikacji.
Etykietowanie produktu końcowego
Aby zachować zgodność z certyfikacją modułową, na produkcie końcowym należy umieścić etykietę zawierającą model CC1312PSIPMOT2 oraz odpowiednie numery FCC ID i IC ID. Informacje te muszą być również zawarte w instrukcji obsługi produktu końcowego.
Praktyczna pomoc
Typowe problemy
Brak zgodności z przepisami FCC/IC
Upewnij się, że moduł nie jest umieszczony w tym samym miejscu co inne nadajniki i zachowano odległość 20 cm od użytkownika.
Wymagana dodatkowa autoryzacja
Występuje przy użyciu anten o wyższym zysku niż dopuszczalne lub w konfiguracjach przenośnych (portable).
Przed użyciem
- Sprawdź, czy aplikacja jest mobilna lub stacjonarna (nie przenośna).
- Upewnij się, że antena jest zainstalowana w odległości min. 20 cm od użytkownika.
- Zweryfikuj, czy używana antena znajduje się na liście dopuszczalnych typów w tabeli specyfikacji.
- Przeprowadź testy zgodności systemu złożonego (host + moduł) zgodnie z FCC Part 15.
- Przygotuj etykietę produktu końcowego zgodnie z wymaganym wzorem.
Parametry w praktyce
- Peak Gain (dBi)
- Wartość zysku anteny; nie wolno przekraczać wartości dopuszczalnych dla danego typu anteny.
Ilustracje i schematy

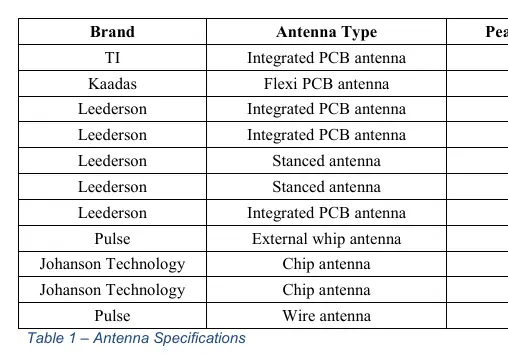

- Tabela 1 zawiera listę zatwierdzonych typów anten wraz z ich zyskiem szczytowym.
- Rysunek 1 przedstawia wzór etykiety, którą należy umieścić na produkcie końcowym.
Zgodność modelu
- Moduł przeznaczony wyłącznie do integracji przez producentów OEM.
- Wymaga dodatkowej autoryzacji dla konfiguracji przenośnych (portable).
