Instrukcja obsługi ciągnika uniwersalnego Texas Pro Trac 1350BE
Szybki przewodnik po instrukcji obsługi Texas Pro Trac 1350BE. Dowiedz się, jak bezpiecznie uruchomić maszynę, montować akcesoria, zmieniać olej i rozwiązywać typowe problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przed uruchomieniem urządzenia Texas Pro Trac 1350BE należy bezwzględnie sprawdzić poziom oleju silnikowego (zalecany SAE-30). Maszyna posiada strefę bezpieczeństwa, której nie należy opuszczać podczas pracy silnika. W przypadku konieczności opuszczenia strefy, silnik musi zostać wyłączony. Należy zawsze nosić odpowiednią odzież ochronną, w tym obuwie z podnoskiem stalowym i ochronniki słuchu.
Opis urządzenia i elementy sterujące
Urządzenie wyposażone jest w silnik spalinowy, uchwyt kierowniczy z regulacją wysokości, dźwignię zmiany kierunku jazdy, przepustnicę gazu oraz system szybkiego montażu akcesoriów (PTO). Kluczowe elementy sterujące obejmują dźwignię sprzęgła, blokadę mechanizmu różnicowego oraz przełączniki biegów i PTO.
Montaż i wymiana akcesoriów
Maszyna umożliwia montaż akcesoriów z przodu lub z tyłu. Proces zmiany wymaga ustawienia biegów w pozycji neutralnej i zwolnienia drążków zmiany biegów. Ważne: W przypadku korzystania z akcesoriów montowanych z tyłu (np. glebogryzarka), w panelu bocznym musi być zainstalowana śruba zabezpieczająca, która ogranicza prędkość biegu wstecznego. Śrubę tę należy usunąć przy korzystaniu z akcesoriów montowanych z przodu (np. zamiatarka).
Uruchomienie i obsługa
Przed startem należy otworzyć zawór paliwa i ustawić przepustnicę na maksimum. W przypadku zimnego silnika należy użyć ssania (choke). Po uruchomieniu silnika ssanie należy przestawić w pozycję pracy (Run). W modelach z rozrusznikiem elektrycznym należy przekręcić kluczyk zapłonu. Podczas pracy zaleca się robienie przerw co 2 godziny, aby zredukować wpływ wibracji.
Konserwacja i przechowywanie
Olej silnikowy należy wymienić po pierwszych 5 godzinach pracy, a następnie raz w roku lub co 20 godzin. Przekładnię należy smarować zgodnie z zaleceniami, używając oleju SAE 90. Przed dłuższym przechowywaniem należy dokładnie umyć maszynę (bez użycia myjki wysokociśnieniowej), oczyścić z ziemi i zabezpieczyć powierzchnie metalowe olejem, aby zapobiec korozji.
Rozwiązywanie problemów
Jeśli silnik nie uruchamia się, sprawdź ustawienie przepustnicy, stan świecy zapłonowej oraz poziom świeżego paliwa. Jeśli ostrza nie obracają się, sprawdź, czy między nimi nie utknęły kamienie. W przypadku nieprawidłowych wibracji, natychmiast wyłącz silnik i sprawdź maszynę pod kątem uszkodzeń.
Dane techniczne
Silnik: B&S 2100, pojemność 420 cc, moc 10,7 kW. Maszyna posiada 3 biegi do przodu i 3 biegi wsteczne. Waga urządzenia wynosi 103 kg.
Praktyczna pomoc
Typowe problemy
Silnik nie uruchamia się (ręcznie)
Sprawdź ustawienie przepustnicy, stan świecy zapłonowej oraz czy w zbiorniku jest świeże paliwo.
Silnik nie uruchamia się (elektrycznie)
Sprawdź połączenie masy rozrusznika, naładuj akumulator lub użyj rozrusznika ręcznego.
Ostrza nie obracają się
Sprawdź, czy między ostrzami nie utknęły kamienie i czy kable są w dobrym stanie.
Silnik pracuje nierówno
Upewnij się, że przepustnica nie jest ustawiona na maksimum (ssanie) i paliwo jest świeże.
Przed użyciem
- Sprawdź poziom oleju silnikowego.
- Sprawdź poziom paliwa.
- Upewnij się, że wszystkie śruby są dokręcone.
- Oczyść obszar pracy z ciał obcych (kamienie, szkło, gałęzie).
- Załóż odzież ochronną (rękawice, obuwie z podnoskiem, ochronniki słuchu).
Ilustracje i schematy

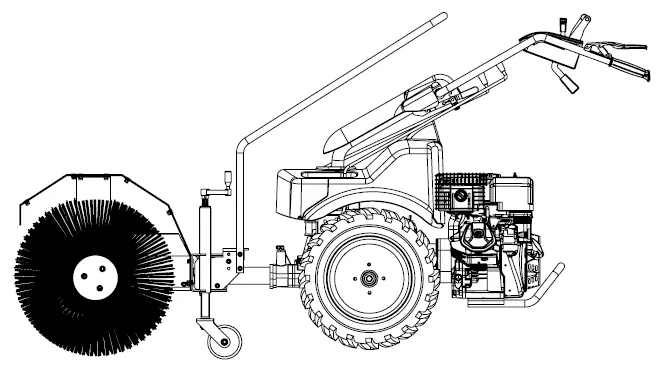

- Ilustracja 1: Przegląd części i elementów sterujących.

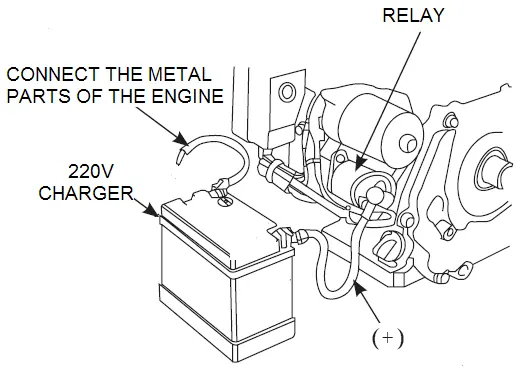

- Ilustracja 2: Podłączenie przewodu uziemiającego rozrusznika.
- Ilustracja 4: Procedura startowa (paliwo, ssanie, przepustnica).

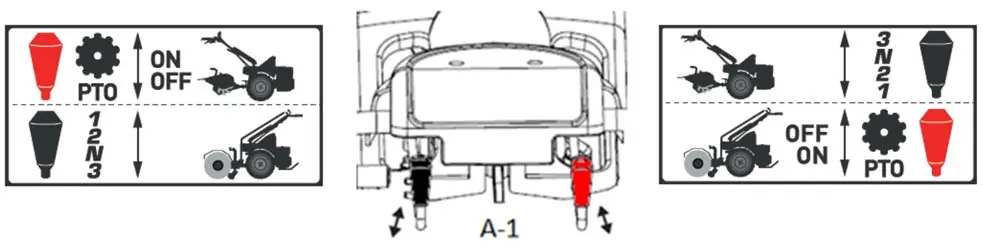

- Ilustracja 5: Obsługa biegów i PTO.

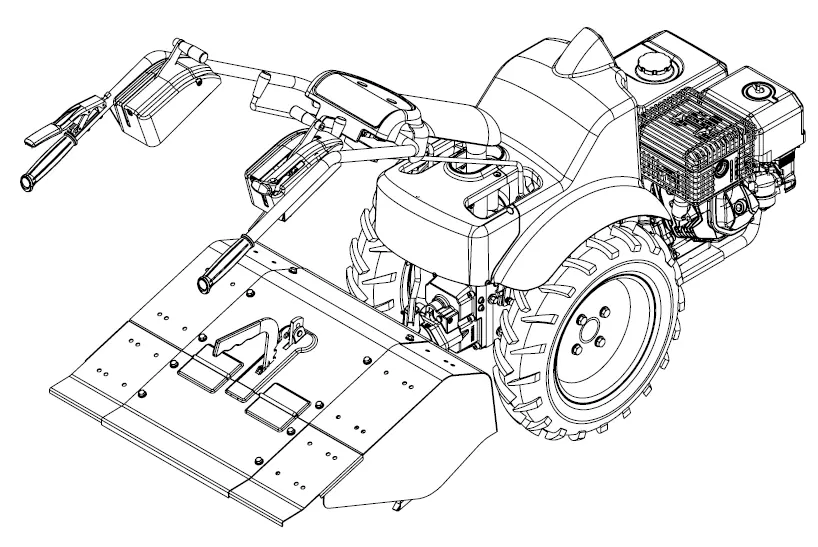

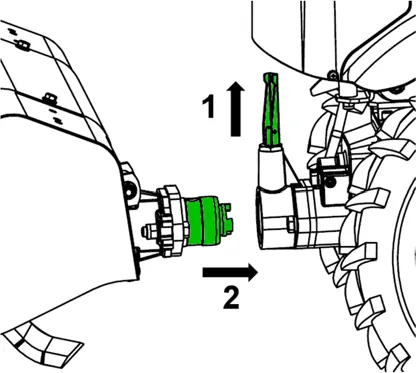

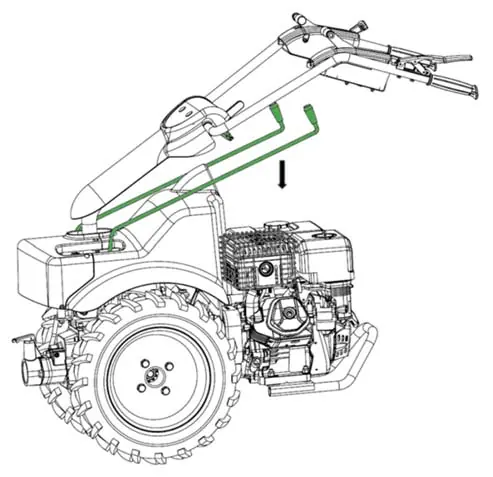

- Ilustracja 7-8: Procedura zmiany montażu akcesoriów (przód/tył).
Zgodność modelu
- Wymagana śruba zabezpieczająca w panelu bocznym przy użyciu akcesoriów montowanych z tyłu.
- Śruba zabezpieczająca musi zostać usunięta przy użyciu akcesoriów montowanych z przodu.
