Instrukcja montażu kinkietu J Adams and Co Orbit 10B039C5
Dowiedz się, jak bezpiecznie zamontować kinkiet J Adams and Co Orbit 10B039C5. Instrukcja zawiera listę części, schemat połączeń elektrycznych oraz kroki instalacji.
Spis treści
Najważniejsze informacje z instrukcji
Przed przystąpieniem do montażu kinkietu J Adams and Co Orbit 10B039C5, upewnij się, że masz wszystkie niezbędne narzędzia i wyłącz zasilanie elektryczne w głównej skrzynce bezpiecznikowej. Produkt wymaga żarówki z gwintem E12 (brak w zestawie). Instalacja powinna zająć około 25 minut.
Zawartość zestawu
- Korpus oprawy (A)
- Szklany klosz (B)
- Poprzeczka montażowa (Crossbar)
- Śruby montażowe (krótkie i długie)
- Nakrętki przewodów (Wire nuts)
Przygotowanie i narzędzia
Do montażu będą potrzebne następujące narzędzia (brak w zestawie):
- Śrubokręt płaski i krzyżakowy
- Kombinerki
- Taśma izolacyjna
- Obcinaczki do przewodów
- Okulary ochronne
- Opcjonalnie: ściągacz izolacji, drabina

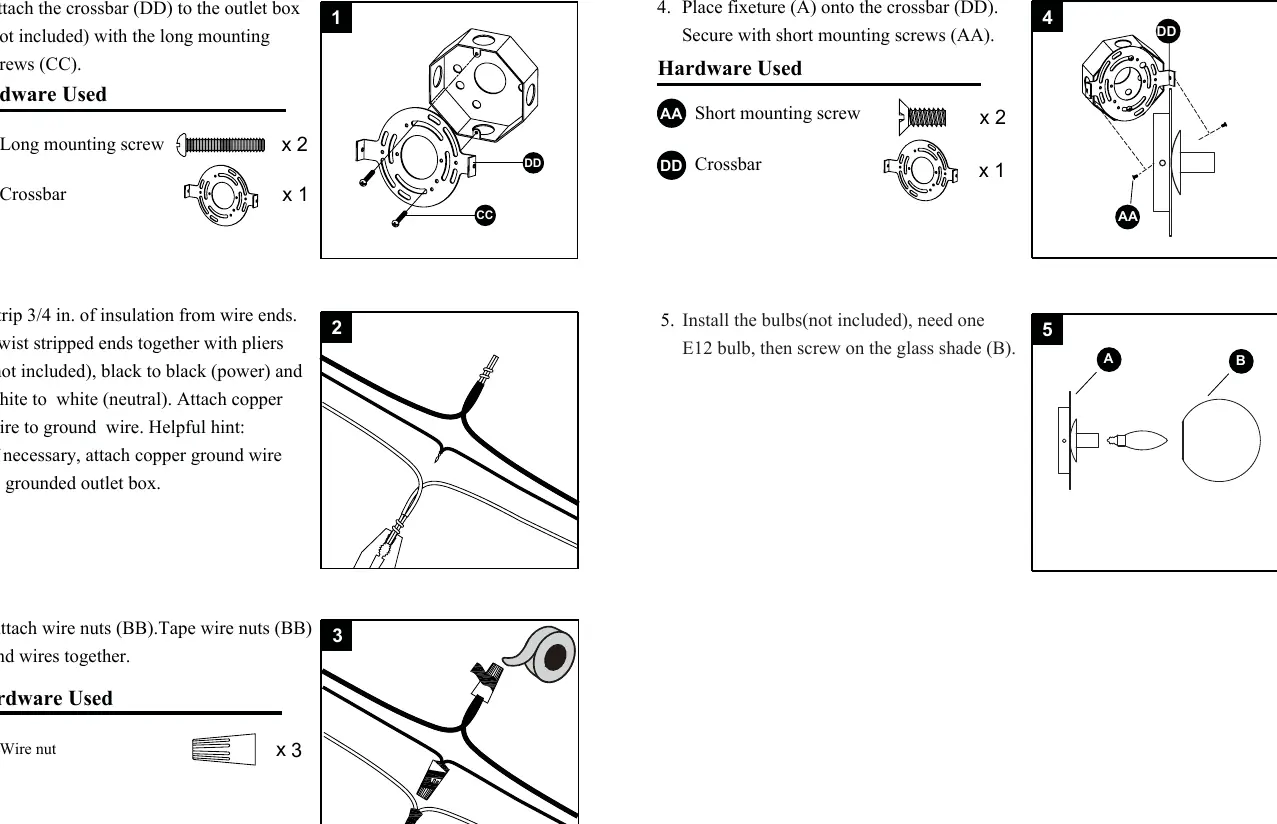

Instrukcja montażu
- Przykręć poprzeczkę (DD) do puszki elektrycznej za pomocą długich śrub montażowych (CC).
- Zdejmij około 2 cm (3/4 cala) izolacji z końcówek przewodów. Połącz przewody za pomocą kombinerek: czarny z czarnym (faza), biały z białym (neutralny). Podłącz przewód uziemiający do uziemienia w puszce elektrycznej.
- Zabezpiecz połączenia nakrętkami (BB) i dodatkowo owiń je taśmą izolacyjną.
- Umieść korpus oprawy (A) na poprzeczce i zabezpiecz go za pomocą krótkich śrub montażowych (AA).
- Wkręć żarówkę E12, a następnie zamontuj szklany klosz (B).
Bezpieczeństwo
Zawsze wyłączaj zasilanie w głównej skrzynce bezpiecznikowej przed rozpoczęciem prac. Instalacja wymaga przewodów zasilających o odporności termicznej minimum 90°C.
Informacje o producencie
The Home Depot
Praktyczna pomoc
Typowe problemy
Sprawdź poprawność połączeń przewodów (czarny-czarny, biały-biały) oraz czy żarówka E12 jest sprawna i dobrze dokręcona.
Upewnij się, że poprzeczka (DD) jest równo zamontowana do puszki elektrycznej, a śruby montażowe (AA) są odpowiednio dokręcone.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpiecznikowej
- Sprawdź zawartość opakowania zgodnie z listą części
- Przygotuj narzędzia: śrubokręty, kombinerki, taśmę izolacyjną
- Upewnij się, że posiadasz żarówkę E12
