Instrukcja montażu lampy The Home Depot 21045-W3BK
Instrukcja montażu i instalacji lampy The Home Depot 21045-W3BK. Zawiera schemat połączeń elektrycznych, listę części oraz kroki montażowe.
Źródłowy PDF: ZH · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje proces montażu lampy 21045-W3BK, w tym listę części, schemat połączeń elektrycznych oraz kroki instalacyjne. str. 2
Najważniejsze czynności
- Wyłącz zasilanie przed montażem str. 2
- Połącz przewody zgodnie ze schematem str. 2
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Instrukcja montażu i schemat str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy montażu i instalacji lampy The Home Depot 21045-W3BK. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie w głównym wyłączniku prądu. Zaleca się, aby instalację przeprowadził wykwalifikowany elektryk.
Elementy zestawu
Przed rozpoczęciem montażu upewnij się, że zestaw zawiera wszystkie wymienione elementy:
- Puszka przyłączeniowa (Junction box)
- Nakrętki przewodów (Wire nuts) - 3 szt.
- Wspornik montażowy (Mounting bracket) - 1 szt.
- Kołki (Studs) - 2 szt.
- Przewody wiodące (Leading wires) - 2 szt.
- Przewody (Wires) - 2 szt.
- Śruby (Screws) - 2 szt.
- Podsufitka (Canopy) - 1 szt.
- Przełącznik temperatury barwowej (Color temperature switch) - 1 szt.
- Klosze szklane wewnętrzne (Glass shades inner) - 3 szt.
- Klosze szklane zewnętrzne (Glass shades outer) - 3 szt.
- Oprawki lamp (Lamp cups) - 3 szt.
Montaż i instalacja
Proces montażu składa się z następujących kroków:
- Połącz puszkę przyłączeniową (A) z elementami C i D.
- Połącz przewody wiodące (E, F) z elementami B.
- Zamontuj wspornik (C) do puszki przyłączeniowej za pomocą śrub (G) i podsufitki (J).
- Zamontuj klosze (L, K) do oprawek (M).
Podłączenie elektryczne
Podłączenie musi być zgodne z normami bezpieczeństwa elektrycznego. Należy połączyć przewody zgodnie ze schematem (L - faza, N - neutralny). W przypadku jakichkolwiek wątpliwości dotyczących zgodności z przepisami N.E.C., należy skontaktować się z wykwalifikowanym elektrykiem.
Bezpieczeństwo
Elementy szklane są kruche i wymagają ostrożnego obchodzenia się. Produkt zawiera ołów (zgodnie z California Proposition 65), dlatego po kontakcie z produktem należy umyć ręce. Nie umieszczać produktu w ustach.
Informacje o producencie
The Home Depot
Praktyczna pomoc
Typowe problemy
Kruchość elementów szklanych
Zachowaj szczególną ostrożność podczas obsługi kloszy (K, L) i żarówek, aby uniknąć stłuczenia.
Ryzyko porażenia prądem
Przed rozpoczęciem instalacji upewnij się, że zasilanie jest wyłączone w głównym wyłączniku.
Przed użyciem
- Wyłącz zasilanie w głównym wyłączniku.
- Sprawdź kompletność części zgodnie z tabelą w instrukcji.
- Przygotuj niezbędne narzędzia.
- W przypadku wątpliwości co do instalacji, skontaktuj się z elektrykiem.
- Umyj ręce po kontakcie z produktem (zawiera ołów).
Pokaż więcej Pokaż mniej
Ilustracje i schematy

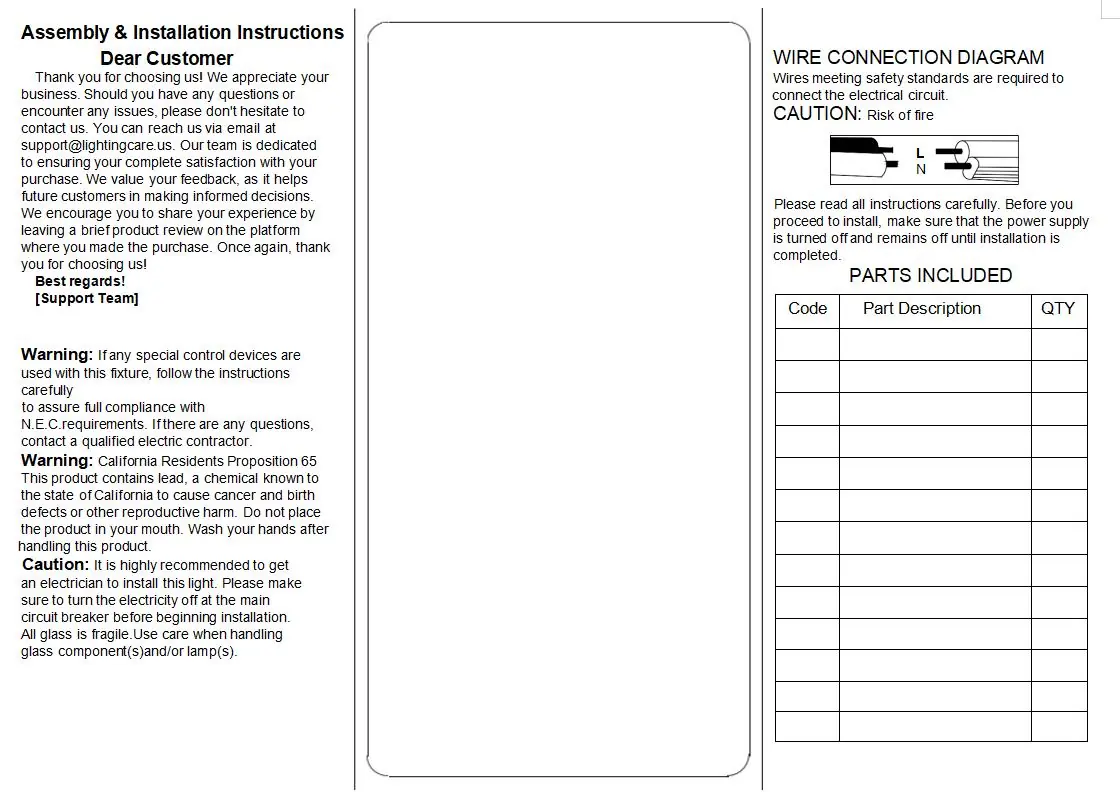

- Schemat połączeń (Wire Connection Diagram) pokazuje sposób podłączenia przewodów fazowych (L) i neutralnych (N).

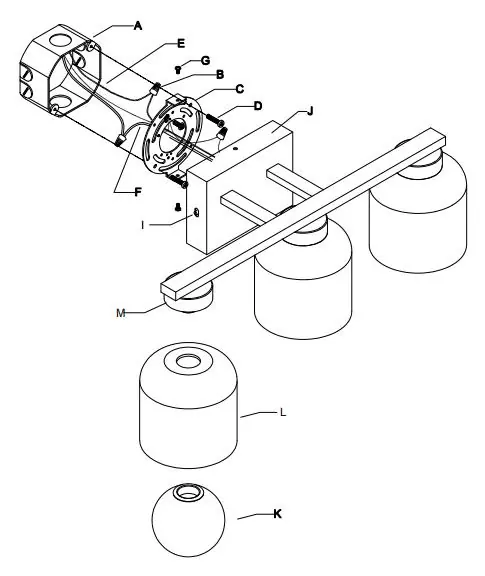

- Rysunek montażowy przedstawia kolejność łączenia elementów od puszki przyłączeniowej po klosze.
Zgodność modelu
- Wymagana zgodność z przepisami N.E.C. (National Electrical Code).
