Instrukcja obsługi lampy wiszącej The Home Depot 0843-1P

Najważniejsze informacje z instrukcji

Instrukcja dotyczy montażu lampy wiszącej The Home Depot 0843-1P. Ze względu na charakter prac elektrycznych, instalacja powinna być przeprowadzona przez wykwalifikowanego elektryka. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników.

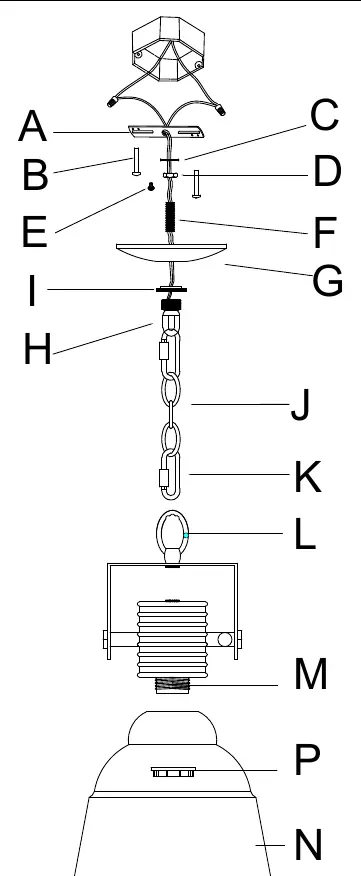

Elementy zestawu i schemat montażu

Zestaw zawiera elementy montażowe oznaczone literami od A do P. Kluczowe komponenty to wspornik montażowy (A), łańcuch (J), złącza łańcucha (K), czasza (G), klosz (N) oraz pierścień gniazda (P). Przed montażem upewnij się, że posiadasz wszystkie części wymienione w instrukcji.

Przygotowanie do instalacji

Przed rozpoczęciem prac:

• Wyłącz zasilanie w głównym wyłączniku lub skrzynce bezpieczników.
• Usuń starą oprawę oświetleniową wraz ze starym wspornikiem montażowym.
• Przygotuj wspornik montażowy (A), upewniając się, że nypel (F) jest zamocowany z podkładką (C) i nakrętką (D).
• Przymocuj wspornik (A) do puszki przyłączeniowej za pomocą śrub (B).
• Dopasuj wysokość nypla (F) i pętli czaszy (H), aby czasza (G) przylegała do sufitu.

Montaż lampy

1. Określ pożądaną długość łańcucha (J) i w razie potrzeby usuń nadmiar ogniw za pomocą szczypiec.
2. Przeciągnij przewody lampy przez górną pętlę (L) oraz przez łańcuch (J), co około trzy ogniwa.
3. Użyj złączy łańcucha (K), aby przymocować łańcuch do pętli czaszy (H).
4. Przeciągnij przewody przez czaszę (G) i przytnij je na odpowiednią długość, pozostawiając 8-10 cali zapasu.

Podłączenie elektryczne

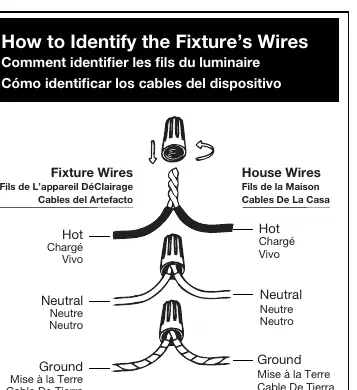

Podłącz przewody lampy do przewodów zasilających z puszki przyłączeniowej zgodnie ze schematem:

• Faza (Hot): Przewód gładki, czarny lub przezroczysty z czarnym wewnętrznym gwintem.
• Neutralny (Neutral): Przewód żebrowany, biały lub przezroczysty z białym wewnętrznym gwintem.
• Uziemienie (Ground): Przewód miedziany, goły metal, zielony lub przezroczysty z zielonym wewnętrznym gwintem.

Skręć końce przewodów razem i zabezpiecz je złączem przewodowym. Jeśli w puszce nie ma przewodu uziemiającego, owiń przewód uziemiający lampy wokół śruby uziemiającej (E) na wsporniku montażowym.

Wykończenie instalacji

Po podłączeniu przewodów:

• Wsuń czaszę (G) do sufitu i zabezpiecz ją kołnierzem pętli czaszy (I).
• Nałóż klosz (N) na gniazdo (M) i zabezpiecz go pierścieniem (P).
• Zainstaluj żarówkę (brak w zestawie), przestrzegając maksymalnej dopuszczalnej mocy.
• Włącz zasilanie i przetestuj działanie lampy.

Zalecenia dotyczące wysokości zawieszenia

Instrukcja zawiera wytyczne dotyczące optymalnego montażu:

• Nad wyspą kuchenną: Lampa powinna wisieć co najmniej 30 cali (ok. 76 cm) nad blatem.
• Nad stołem w jadalni: Lampa powinna wisieć co najmniej 30 cali (ok. 76 cm) nad stołem.
• W otwartych przestrzeniach: Dolna część lampy powinna znajdować się co najmniej 7,5 stopy (ok. 2,3 m) nad podłogą.
