Instrukcja montażu zestawu mulczującego 30 cali 19A30013OEM
Dowiedz się, jak prawidłowo zainstalować zestaw mulczujący 30 cali 19A30013OEM w kosiarce. Instrukcja zawiera kroki demontażu wyrzutu bocznego, montażu zaślepki mulczującej oraz ważne informacje o wyłączniku bezpieczeństwa.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Zestaw mulczujący 19A30013OEM montuje się w miejsce wyrzutu bocznego. Należy zdemontować wyrzut, włożyć zaślepkę tak, aby kołki i wypustka pasowały do otworów, a następnie zabezpieczyć ją pokrętłami. Kluczowe jest, aby zaślepka naciskała wyłącznik bezpieczeństwa na agregacie. str. 1
Najważniejsze czynności
- Demontaż wyrzutu bocznego str. 1
- Montaż zaślepki mulczującej str. 1
Pierwsze uruchomienie
- Upewnij się, że zaślepka naciska wyłącznik bezpieczeństwa na agregacie, w przeciwnym razie silnik nie uruchomi się. str. 1
Problemy i rozwiązania
Sprawdź, czy zaślepka mulczująca jest prawidłowo zamontowana i naciska wyłącznik bezpieczeństwa na agregacie.
str. 1Gdzie szukać w PDF
- Instrukcja montażu (angielski) str. 1
- Instrukcja montażu (hiszpański) str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Zestaw mulczujący 19A30013OEM jest przeznaczony do wybranych kosiarek z agregatem tnącym 30 cali. Przed instalacją upewnij się, że posiadasz wszystkie elementy zestawu. Prawidłowy montaż zaślepki jest niezbędny do uruchomienia silnika kosiarki.
Zawartość zestawu
- Zaślepka mulczująca 30" (nr części 731-09312)

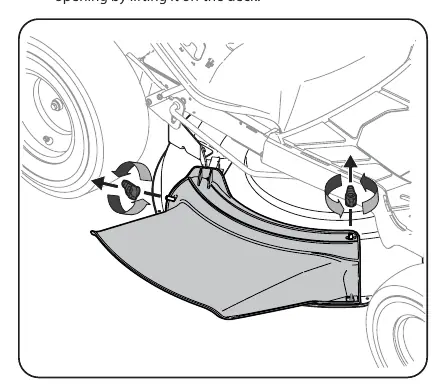

Demontaż wyrzutu bocznego
- Odkręć pokrętła motylkowe mocujące wyrzut boczny.
- Zdejmij wyrzut boczny z otworu wylotowego agregatu.

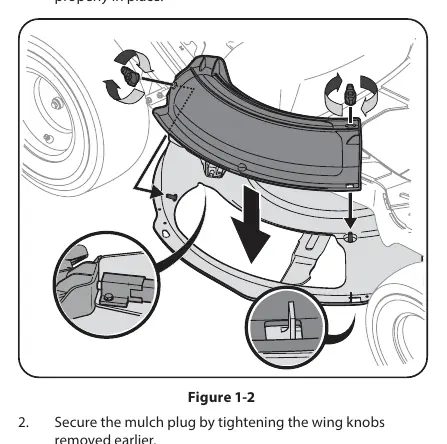

Montaż zaślepki mulczującej
- Włóż zaślepkę mulczującą w otwór wylotowy agregatu.
- Upewnij się, że kołki na powierzchni agregatu przechodzą przez otwory w górnej części zaślepki.
- Mała wypustka na krawędzi agregatu musi przejść przez kwadratowe wycięcie w dolnej części zaślepki.
- Zabezpiecz zaślepkę, dokręcając wcześniej odkręcone pokrętła motylkowe.
Bezpieczeństwo i uruchomienie
Ważne: Górna tylna część zaślepki mulczującej musi naciskać wyłącznik bezpieczeństwa znajdujący się na powierzchni agregatu. Silnik kosiarki nie uruchomi się, jeśli zaślepka nie jest prawidłowo zamontowana.
Informacje o producencie
The Home Depot
Praktyczna pomoc
Typowe problemy
Upewnij się, że zaślepka mulczująca jest dociśnięta do wyłącznika bezpieczeństwa na agregacie.
Przed użyciem
- Sprawdź, czy posiadasz zaślepkę mulczującą (731-09312).
- Upewnij się, że kosiarka posiada 30-calowy agregat tnący.
- Przygotuj miejsce do pracy przy agregacie tnącym.
