Niniejszy dokument stanowi przewodnik wprowadzający do spektrometru Nicolet Apex. Zawiera kluczowe informacje dotyczące obsługi urządzenia, procedur zbierania widma oraz podstawowej konserwacji. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z dokumentem Site and Safety dostępnym w bazie wiedzy producenta, aby uniknąć zagrożeń bezpieczeństwa i uszkodzenia sprzętu.

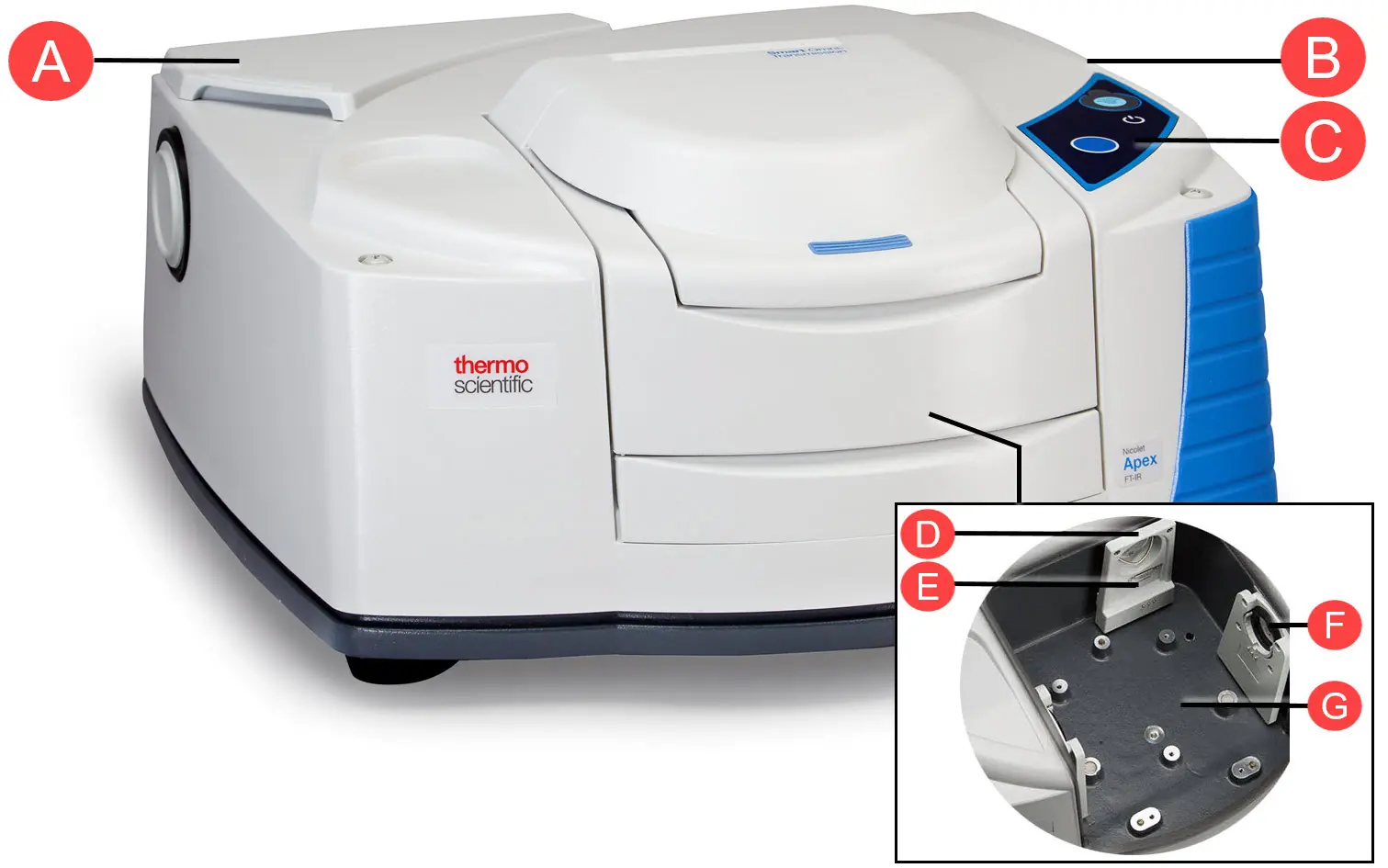

Opis urządzenia
Spektrometr Nicolet Apex wyposażony jest w zintegrowany panel dotykowy, wskaźniki wilgotności oraz wymienne źródła światła. Urządzenie posiada porty zewnętrzne dla akcesoriów oraz komorę próbki. Kluczowe elementy to:
- Panel dotykowy: Zawiera wskaźnik zasilania, wskaźnik wilgotności oraz niebieski przycisk Touch Point do szybkiej analizy.
- System osuszania: Dwa kanistry z osuszaczem chronią optykę przed wilgocią.
- Porty: Zewnętrzny port wiązki oraz port sygnałów pomocniczych.
Pierwsze uruchomienie i instalacja
Urządzenie powinno być rozpakowane i zainstalowane przez przedstawiciela serwisu. Jeśli użytkownik musi zrobić to samodzielnie, należy odczekać, aż całe opakowanie osiągnie temperaturę pokojową przed otwarciem plastikowej osłony, aby uniknąć kondensacji pary wodnej na elementach optycznych.

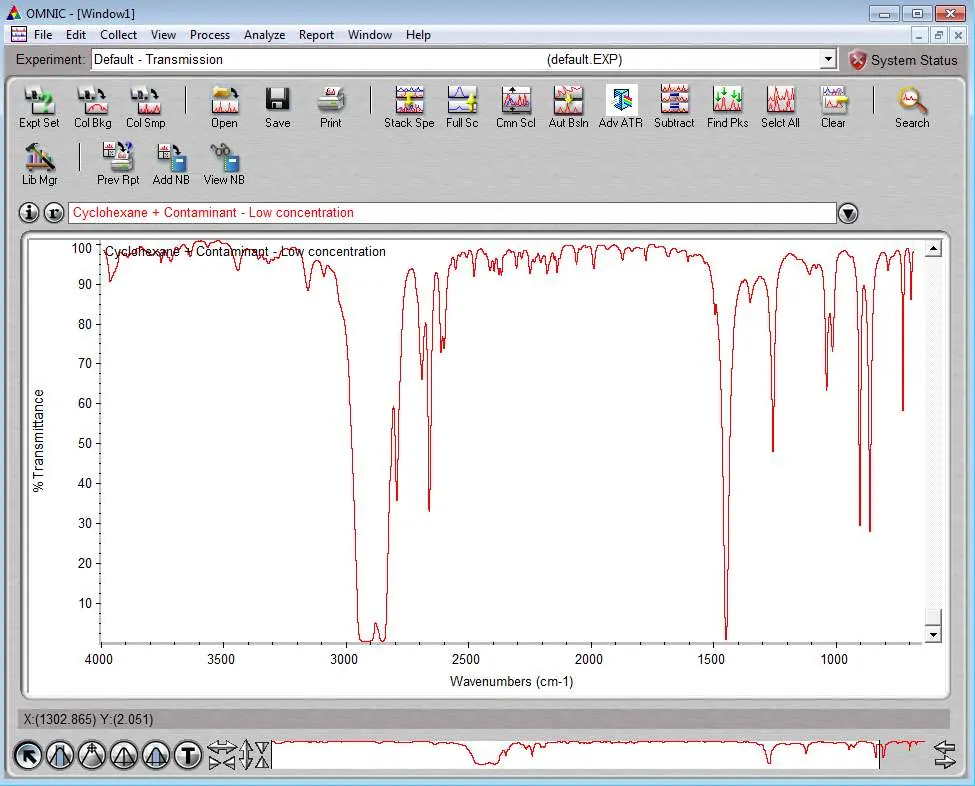

Zbieranie widma
Proces zbierania danych obejmuje dwa etapy:
- Zbieranie tła: Należy wykonać przed umieszczeniem próbki, aby zarejestrować odpowiedź systemu.
- Zbieranie danych próbki: Po umieszczeniu próbki w odpowiednim akcesorium (np. ATR, transmisyjnym, DRIFTS), system wykonuje pomiar i oblicza stosunek sygnału do tła.
W przypadku korzystania z akcesorium ATR, należy upewnić się, że urządzenie dociskowe nie styka się z kryształem przed pomiarem tła.
Konserwacja
Regularnie sprawdzaj wskaźnik wilgotności na panelu dotykowym. Jeśli wskaźnik zmieni kolor z niebieskiego na różowy lub biały, oznacza to zbyt wysoką wilgotność i konieczność wymiany kanistrów z osuszaczem. Obudowę urządzenia można czyścić miękką szmatką, unikając kontaktu wilgoci z oknami optycznymi.
Rozwiązywanie problemów
W przypadku problemów z jakością widma lub błędów, należy skorzystać z oprogramowania OMNIC, które monitoruje stan systemu. Funkcje weryfikacji wydajności (SPV) pozwalają na przeprowadzanie testów ASTM i monitorowanie stanu komponentów.
Praktyczna pomoc
Typowe problemy
Wymień kanistry z osuszaczem i rozważ przechowywanie urządzenia w środowisku o niższej wilgotności.
Nie otwieraj plastikowej torby ochronnej, dopóki urządzenie nie osiągnie temperatury pokojowej.
Wyczyść kryształ miękką szmatką i odpowiednim rozpuszczalnikiem (zalecany izopropanol).
Przed użyciem
- Sprawdź kolor wskaźnika wilgotności (powinien być niebieski).
- Upewnij się, że akcesorium pomiarowe jest poprawnie zainstalowane.
- W przypadku ATR upewnij się, że urządzenie dociskowe nie dotyka kryształu przed pomiarem tła.
- Upewnij się, że urządzenie osiągnęło temperaturę pokojową.
- Uruchom oprogramowanie OMNIC i sprawdź status systemu.
Parametry w praktyce
- Wskaźnik wilgotności
- Niebieski oznacza <60% RH; różowy/biały oznacza konieczność wymiany osuszacza.
- Gwarancja na system
- Standardowo 12 miesięcy (14 miesięcy od daty wysyłki).
Ilustracje i schematy

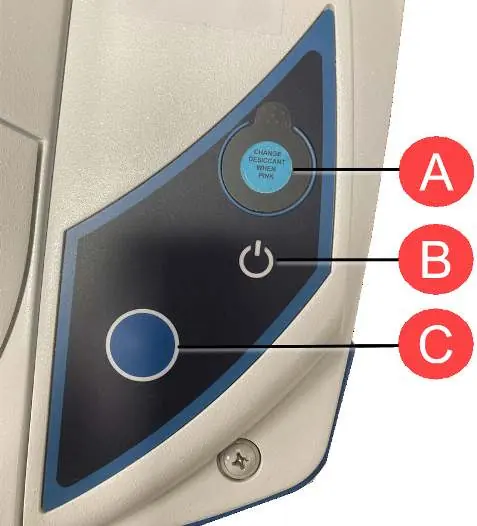

- Panel dotykowy: A - wskaźnik wilgotności, B - wskaźnik zasilania, C - przycisk Touch Point.

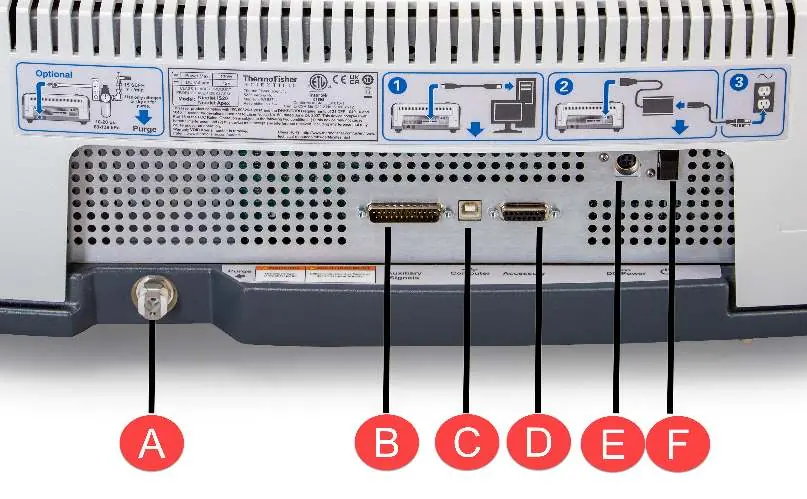

- Panel tylny: A - złącze gazu płuczącego, B - złącze pomocnicze, C - port USB, D - złącze akcesoriów, E - zasilanie, F - wyłącznik.
Zgodność modelu
- Akcesorium Near-IR dostępne tylko dla konfiguracji XT-KBr.
- Wymaga oprogramowania OMNIC do pełnej funkcjonalności.
- Kompatybilne z szeroką gamą akcesoriów Smart (ATR, DRIFTS, transmisyjne).
