Instrukcja obsługi kolumny głośnikowej Thomann Achat 115M

Najważniejsze informacje z instrukcji

Thomann Achat 115M to pasywna kolumna głośnikowa przeznaczona do nagłośnienia. Ze względu na znaczną wagę urządzenia (32 kg), montaż oraz transport muszą być wykonywane przez co najmniej dwie osoby. Przed użyciem należy upewnić się, że instalacja jest zgodna z lokalnymi przepisami bezpieczeństwa. Urządzenie jest przeznaczone wyłącznie do użytku wewnątrz pomieszczeń.

Opis urządzenia i funkcje

• Pasywna kolumna 2-drożna z wbudowaną zwrotnicą.
• Złącza: 4 gniazda NL4 (Power Twist) połączone równolegle.
• Możliwość podwieszania dzięki szynom montażowym na górze obudowy oraz uchwytowi do regulacji kąta nachylenia z tyłu.
• Kołnierz statywu 36 mm na spodzie obudowy.
• Wykończenie: czarna powłoka strukturalna.

Instalacja i montaż

Przed instalacją należy sprawdzić urządzenie pod kątem uszkodzeń transportowych. Wszystkie połączenia należy wykonywać przy wyłączonym urządzeniu. Używaj wysokiej jakości kabli o możliwie najkrótszej długości.

Podwieszanie kolumny

Do podwieszania służą wbudowane szyny (Aeroquip/fly tracks), w których można zamocować bezpieczne uchwyty (double studs). Należy dokładnie sprawdzić połączenie przed użyciem w trybie podwieszonym. Dodatkowy uchwyt z tyłu obudowy służy do regulacji kąta nachylenia, ale nie może być jedynym punktem zabezpieczającym ciężar kolumny.

Podłączenie

Kolumna wyposażona jest w złącza NL4 (Power Twist). Dwa złącza znajdują się na tylnym panelu, a dodatkowe gniazda umieszczono na górze i na dole obudowy. Wszystkie gniazda są połączone równolegle.

Wskazówki dotyczące obsługi

• Ustaw głośniki tak, aby dźwięk docierał do słuchaczy bez przeszkód.
• Dla optymalnych rezultatów impedancja i moc kolumn muszą być dopasowane do wzmacniacza.
• Całkowita impedancja podłączonych kolumn nie może być niższa niż minimalna impedancja wyjściowa wzmacniacza.
• Zaleca się, aby maksymalna moc RMS wzmacniacza była o 50% wyższa niż moc znamionowa kolumn.
• Jeśli słyszysz zniekształcenia, natychmiast zmniejsz głośność, aby uniknąć uszkodzenia sprzętu.

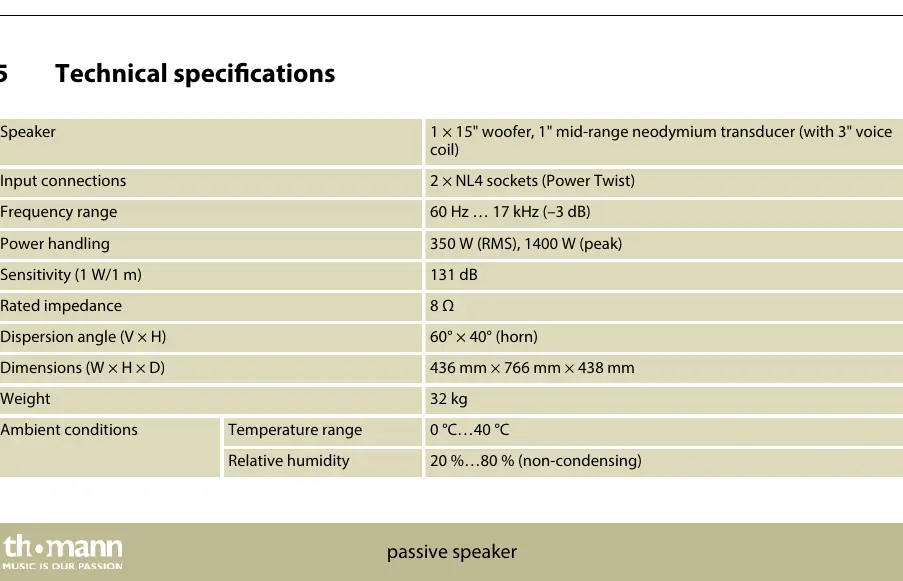

Dane techniczne

• Głośnik: 15-calowy woofer, 1-calowy przetwornik neodymowy.
• Moc: 350 W (RMS), 1400 W (szczytowa).
• Impedancja: 8 Ohm.
• Pasmo przenoszenia: 60 Hz – 17 kHz.
• Kąt rozproszenia: 60° x 40° (horn).

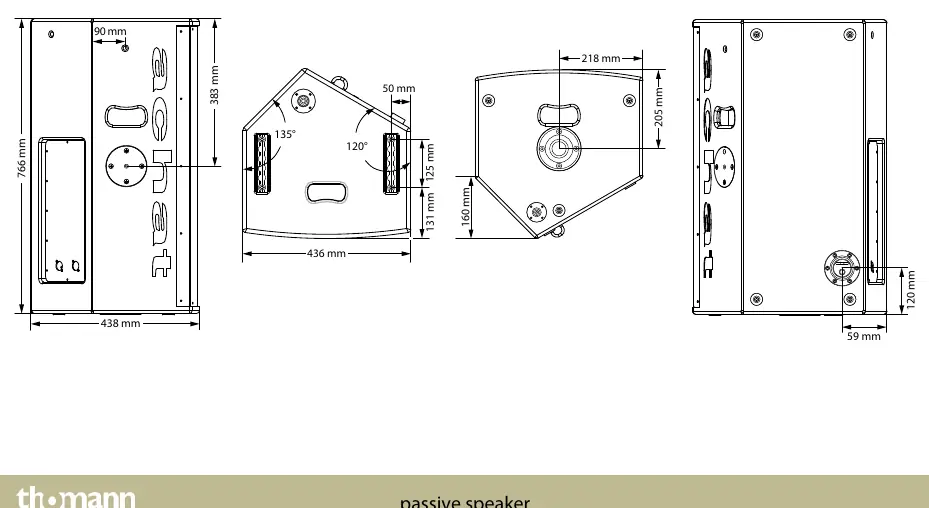

• Wymiary: 436 mm x 766 mm x 438 mm.
• Waga: 32 kg.

Bezpieczeństwo i utylizacja

Urządzenie podlega dyrektywie WEEE. Nie wyrzucaj go do zwykłych odpadów domowych. Utylizację należy przeprowadzić zgodnie z lokalnymi przepisami w autoryzowanym punkcie zbiórki odpadów.
