Instrukcja montażu naświetlacza LED Thorn Contrast 3 12L

Najważniejsze informacje z instrukcji

Naświetlacz LED Thorn Contrast 3 12L to profesjonalna oprawa oświetleniowa o wysokim stopniu ochrony IP66 oraz odporności mechanicznej IK08. Instrukcja dotyczy montażu mechanicznego, podłączenia elektrycznego oraz konfiguracji różnych wariantów sterowania: DALI, ręcznego ściemniania, Bluetooth oraz DMX.

Montaż i instalacja

Przed przystąpieniem do prac należy wyłączyć zasilanie. Oprawa wymaga montażu na stabilnym podłożu. Proces instalacji obejmuje:

• Otwarcie obudowy poprzez odkręcenie śrub.
• Wprowadzenie przewodu zasilającego (H07 RNF 2x1,5mm² lub 5x1,5mm²) przez dławik.
• Uszczelnienie dławika poprzez dokręcenie nakrętki momentem 6Nm.
• Podłączenie przewodów do odpowiednich zacisków zgodnie z wersją urządzenia.

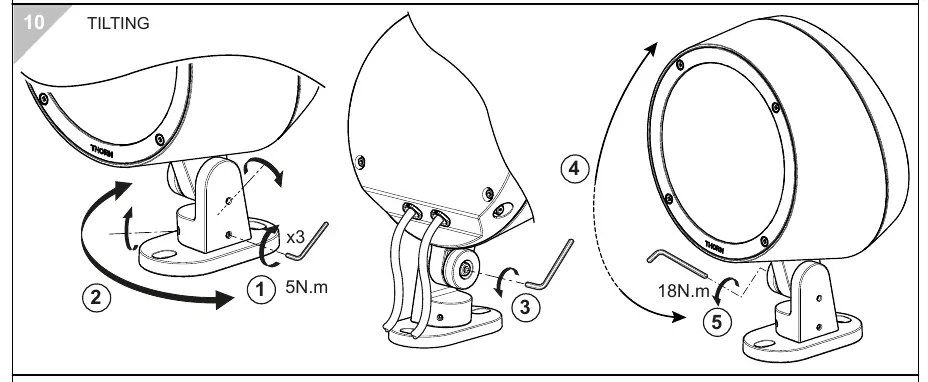

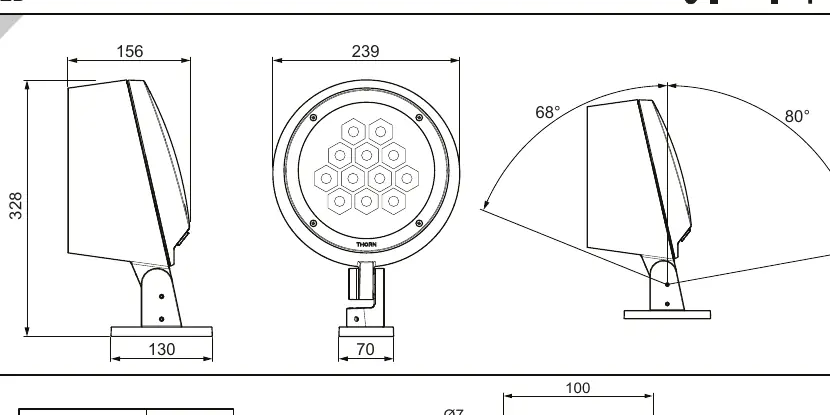

• Zamknięcie obudowy i regulację kąta nachylenia (tilting).

Warianty sterowania

Urządzenie występuje w kilku wersjach sterowania:

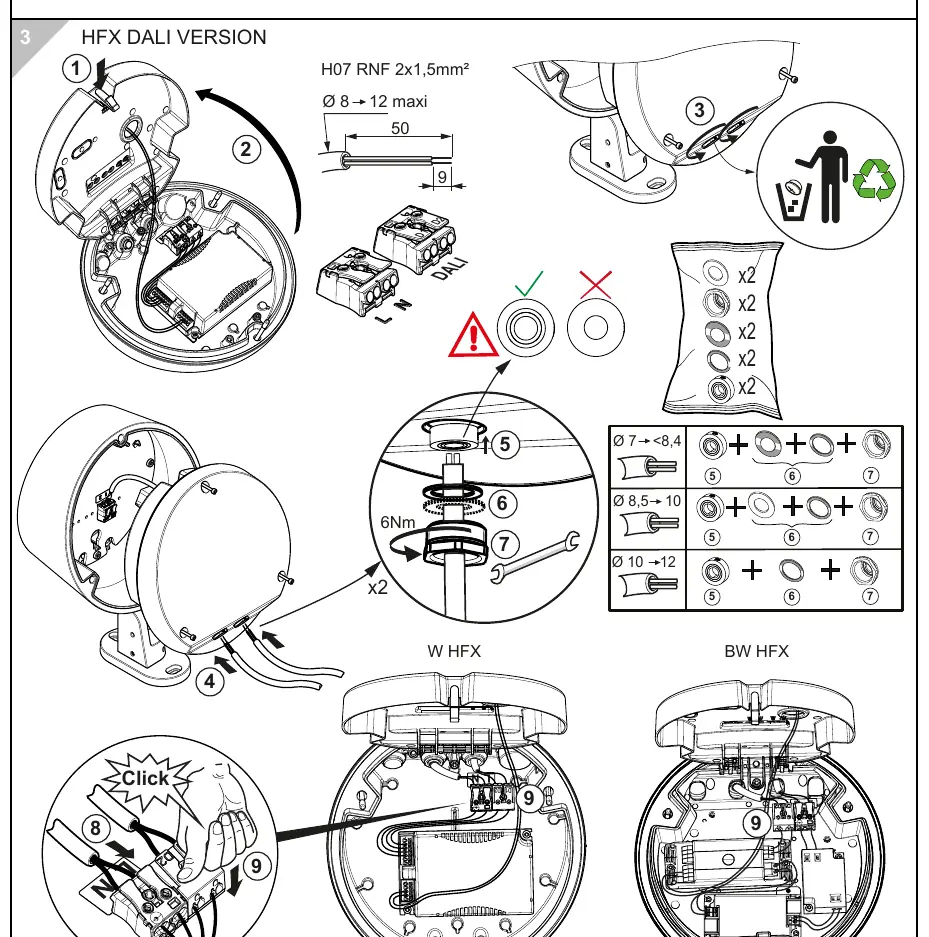

• HFX DALI: Podłączenie linii sterującej DALI do odpowiednich zacisków.
• W SWD (Manual Dimming): Umożliwia ręczne ściemnianie (DIM UP/DOWN) za pomocą przycisku.
• BC Wireless Bluetooth: Konfiguracja odbywa się przez aplikację 4 Remote BT (Tridonic). Ważne: system obsługuje tylko połączenia jeden-do-jednego (brak komunikacji Mesh).
• RGBW RDMX: Wymaga podłączenia sygnału DMX (IN/OUT) oraz ustawienia adresu DMX.

Bezpieczeństwo i konserwacja

Oprawa pracuje pod napięciem sieciowym. Wszelkie modyfikacje są zabronione. W przypadku uszkodzenia klosza należy go niezwłocznie wymienić. Należy przestrzegać minimalnej odległości od oświetlanych obiektów.
