Instrukcja obsługi fotelika rowerowego Thule Yepp 2 Maxi Frame Mount
Szybki przewodnik po montażu i bezpiecznym użytkowaniu fotelika rowerowego Thule Yepp 2 Maxi Frame Mount. Dowiedz się, jak poprawnie zamontować fotelik na ramie roweru, dostosować pasy i bezpiecznie przewozić dziecko.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Thule Yepp 2 Maxi Frame Mount to fotelik rowerowy montowany na ramie roweru, przeznaczony do przewożenia dzieci. Przed użyciem należy upewnić się, że rower jest kompatybilny z fotelikiem, a dziecko spełnia wymagania dotyczące wieku i wagi.
- Wiek dziecka: 9-72 miesiące (ok. 6 lat).
- Waga dziecka: 9-22 kg.
- Maksymalny wzrost dziecka: 110 cm.
- Maksymalna prędkość: 25 km/h.
Wymagania montażowe

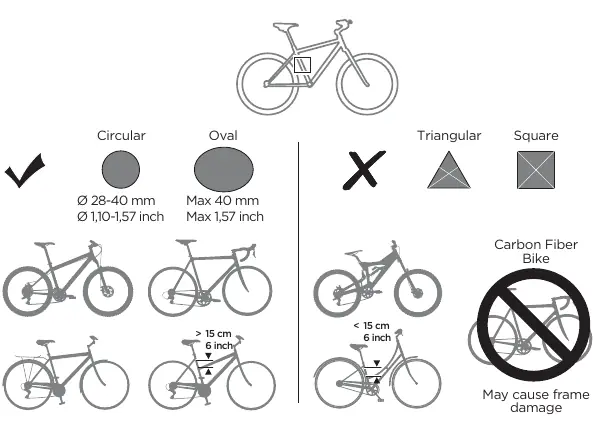

Fotelik można montować wyłącznie na rowerach o odpowiedniej konstrukcji ramy:
- Kształt ramy: Okrągła (średnica 28-40 mm) lub owalna (maksymalnie 40 mm).
- Ograniczenia: Nie montować na rowerach z ramą z włókna węglowego (ryzyko uszkodzenia ramy).
- Przestrzeń: Upewnij się, że na rurze podsiodłowej jest wystarczająco dużo miejsca na montaż uchwytu.
Montaż fotelika
- Złóż uchwyt montażowy, dopasowując go do średnicy rury podsiodłowej roweru.
- Przykręć uchwyt do ramy roweru za pomocą dołączonych śrub (M6x44 lub M6x58 w zależności od średnicy rury).
- Dokręć śruby momentem 8 Nm.
- Wsuń pręty fotelika w uchwyt montażowy, aż usłyszysz kliknięcie.
- Zabezpiecz fotelik w uchwycie za pomocą kluczyka.
- Przed każdą jazdą sprawdź stabilność fotelika, potrząsając nim.
Obsługa i regulacja
Prawidłowe zabezpieczenie dziecka jest kluczowe dla bezpieczeństwa:

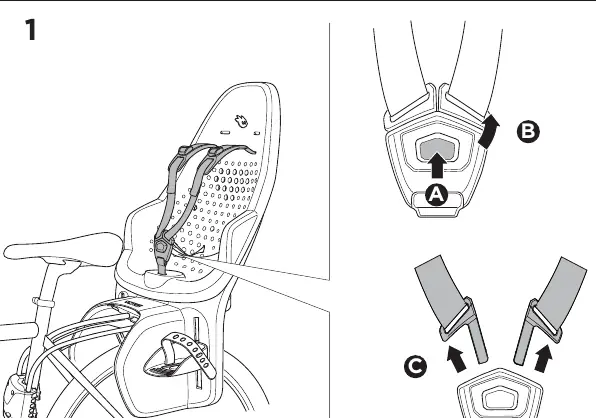

- Pasy bezpieczeństwa: Dziecko musi być zawsze zapięte. Pasy powinny przylegać do ciała, ale nie uciskać.
- Regulacja: Wysokość pasów oraz długość pasków podnóżków można regulować, aby dopasować je do wzrostu dziecka.
- Podnóżki: Upewnij się, że stopy dziecka są zabezpieczone paskami w podnóżkach.
Bezpieczeństwo i konserwacja
Regularnie sprawdzaj stan techniczny fotelika:
- Przed każdą jazdą sprawdź, czy wszystkie elementy mocujące są dokręcone i czy fotelik jest poprawnie zablokowany.
- Nie modyfikuj fotelika.
- W przypadku uszkodzenia lub wypadku, fotelik należy wymienić.
- Czyść fotelik łagodnym detergentem i wodą.
Informacje o producencie
Thule
Praktyczna pomoc
Typowe problemy
Fotelik nie pasuje do ramy roweru
Sprawdź, czy rama nie jest wykonana z włókna węglowego (niekompatybilna) oraz czy jej wymiary mieszczą się w zakresie 28-40 mm dla rur okrągłych lub max 40 mm dla owalnych.
Fotelik jest niestabilny po montażu
Upewnij się, że śruby mocujące uchwyt zostały dokręcone z odpowiednim momentem 8 Nm i że fotelik został poprawnie wpięty w uchwyt (słyszalne kliknięcie).
Przed użyciem
- Sprawdź, czy dziecko mieści się w przedziale wiekowym (9-72 m) i wagowym (9-22 kg).
- Upewnij się, że rama roweru nie jest z włókna węglowego.
- Sprawdź, czy wszystkie śruby mocujące uchwyt są dokręcone (8 Nm).
- Upewnij się, że fotelik jest poprawnie zablokowany w uchwycie kluczykiem.
- Sprawdź, czy pasy bezpieczeństwa są zapięte i wyregulowane.
- Upewnij się, że stopy dziecka są zabezpieczone w podnóżkach.
Ilustracje i schematy

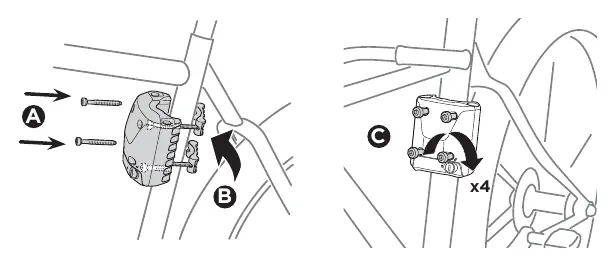

- Montaż uchwytu: Instrukcja pokazuje montaż uchwytu na rurze podsiodłowej za pomocą śrub M6x44 lub M6x58.
- Wpinanie fotelika: Fotelik wsuwa się w uchwyt aż do usłyszenia kliknięcia, a następnie zabezpiecza kluczykiem.
Zgodność modelu
- Nie montować na rowerach z ramą z włókna węglowego.
- Kompatybilny z ramami okrągłymi 28-40 mm oraz owalnymi do 40 mm.
