Instrukcja montażu Thule Tension Rafter G2

Przewodnik instalacji i użytkowania Thule Tension Rafter G2. Dowiedz się, jak poprawnie zamontować krokiew napinającą, przygotować powierzchnię i dbać o markizę.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Thule Tension Rafter G2 to krokiew napinająca do markiz. Instrukcja obejmuje montaż elementów pozycjonujących oraz procedurę napinania markizy. Pamiętaj o odczekaniu 72h po montażu elementów klejonych. str. 2, 4

Najważniejsze czynności

Montaż elementów pozycjonujących str. 2

Problemy i rozwiązania

Woda na markizie

Obniż jedną stronę markizy, aby woda mogła spływać.

str. 2

Gdzie szukać w PDF

Strona tytułowa str. 1
Uwagi ogólne i części str. 2
Montaż modeli 6200 i 6002 str. 3
Instrukcja użytkowania str. 4

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 2

Strona 3

Strona 4

Najważniejsze informacje z instrukcji

Thule Tension Rafter G2 to krokiew napinająca przeznaczona do markiz. Przed przystąpieniem do montażu upewnij się, że produkt jest kompatybilny z typem, wysokością i wysięgiem Twojej markizy. Uwaga: Produkt nie jest przeznaczony do modelu 5003 3.00m.

Przygotowanie powierzchni: Elementy pozycjonujące muszą być montowane na suchej, czystej i odtłuszczonej powierzchni. Po przyklejeniu należy odczekać 72 godziny przed obciążeniem.
Warunki pogodowe: W przypadku deszczu obniż jedną stronę markizy, aby umożliwić odpływ wody. Przy wietrze o sile 6 stopni w skali Beauforta (Bft) należy zwinąć markizę.
Bezpieczeństwo: Nie umieszczaj źródeł ciepła w pobliżu dachu markizy.

Montaż

Instrukcja zawiera specyficzne kroki montażowe dla różnych modeli markiz:

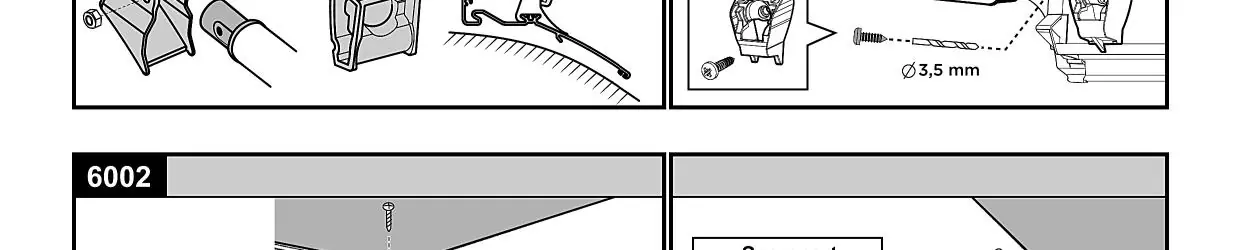

Model 6200: Wymaga montażu wspornika w obudowie markizy oraz nawiercenia otworu (średnica 3,5 mm) dla zabezpieczenia.
Model 6002: Wymaga użycia dedykowanego elementu zapasowego (numer części 1500601158) do montażu wewnątrz obudowy.

Obsługa

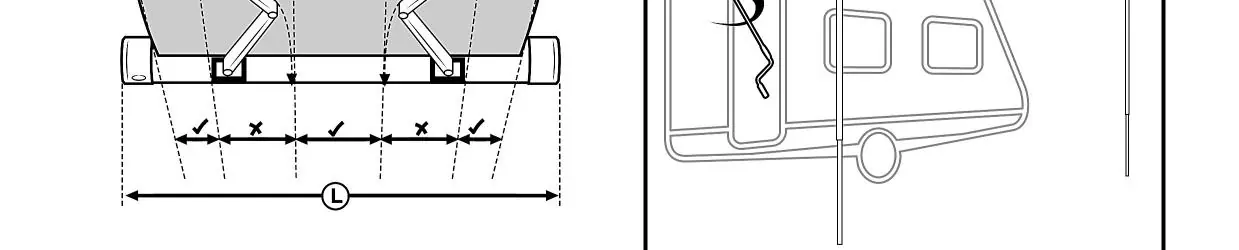

Procedura napinania markizy:

Rozwiń markizę do maksymalnego wysięgu.
Zainstaluj krokiew napinającą zgodnie z instrukcją dla danego modelu.
Użyj korby, aby odpowiednio napiąć materiał markizy.
Zabezpiecz krokiew w odpowiednich punktach mocowania.

Informacje o producencie

Thule

Profil marki

Strona producenta https://www.thule.com Wsparcie https://www.thule.com/en-us/support Manuale producenta https://www.thule.com/en-us/support

Praktyczna pomoc

Typowe problemy

Markiza nie odprowadza wody

Obniż jedną stronę markizy, aby woda mogła swobodnie spływać.

Silny wiatr

Przy wietrze o sile 6 stopni w skali Beauforta należy zwinąć markizę.

Montaż elementów pozycjonujących

Powierzchnia musi być sucha, czysta i odtłuszczona. Po przyklejeniu odczekaj 72 godziny przed użyciem.

Przed użyciem

Sprawdź, czy produkt pasuje do typu, wysokości i wysięgu markizy.
Upewnij się, że powierzchnia montażowa jest czysta, sucha i odtłuszczona.

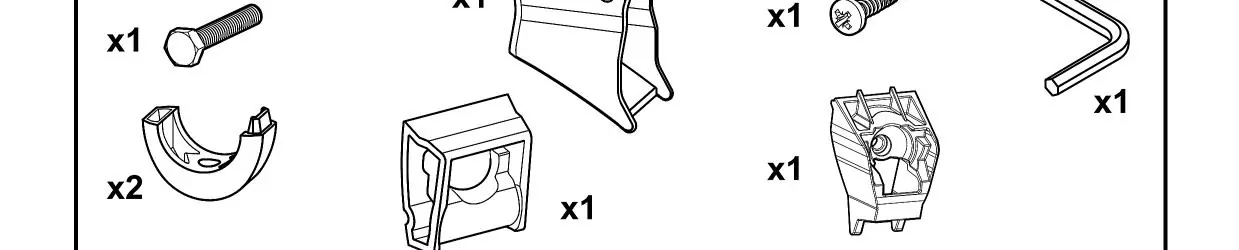

Sprawdź, czy posiadasz wszystkie elementy zestawu (śruby, nakrętki, blokady).
