Instrukcja montażu zestawu silnika Thule CROWN 5200 12V TH
Szybki przewodnik instalacji i podłączenia elektrycznego zestawu silnika 12V do markizy Thule CROWN 5200. Zawiera schematy elektryczne, specyfikację techniczną oraz procedurę obsługi ręcznej.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące montażu oraz instalacji elektrycznej zestawu silnika 12V dla markizy Thule CROWN 5200. Przed przystąpieniem do prac należy upewnić się, że posiadane narzędzia są odpowiednie, a zasilanie jest zgodne z wymogami technicznymi. Dokument zawiera również procedurę obsługi ręcznej w przypadku awarii zasilania.
Narzędzia
Do przeprowadzenia montażu wymagany jest śrubokręt typu TX20.
Montaż

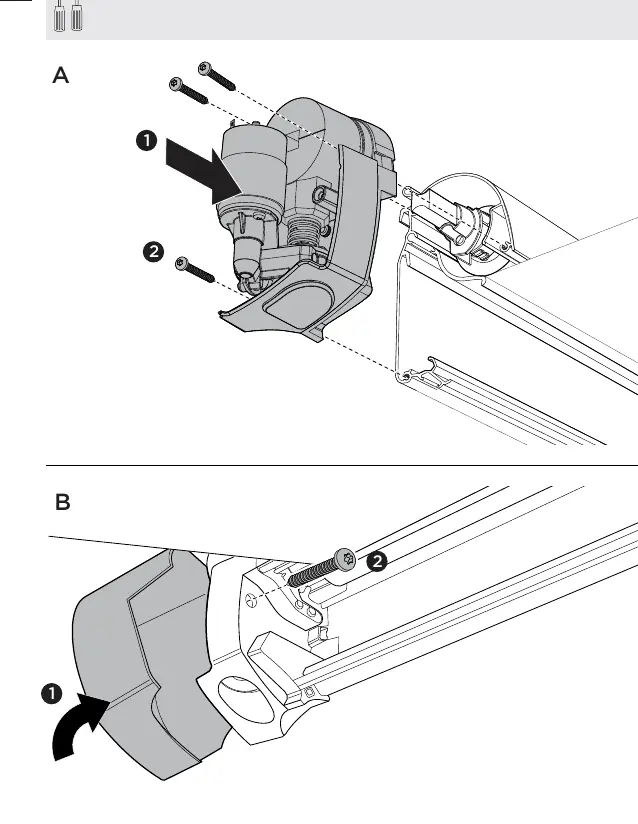

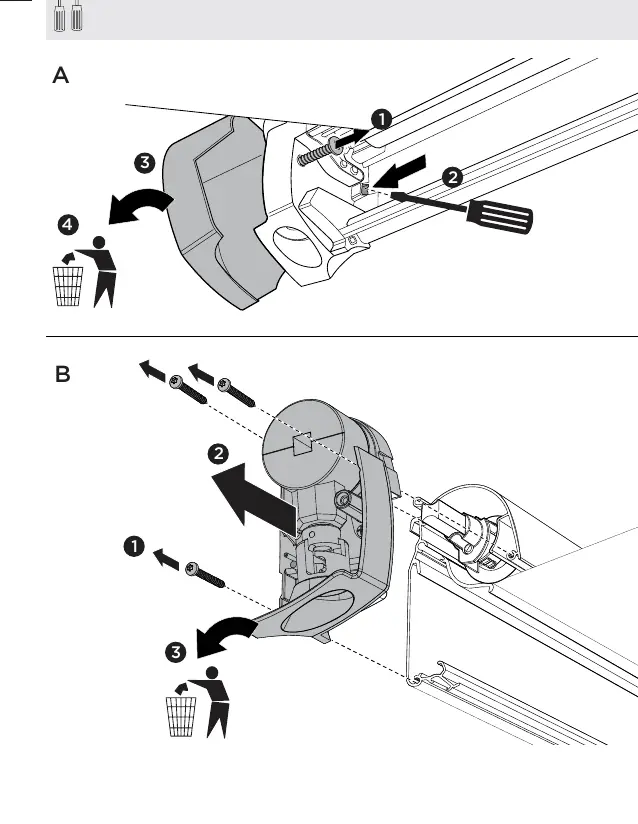

Proces instalacji obejmuje demontaż istniejących elementów końcowych markizy oraz montaż nowego zestawu silnika. Należy postępować zgodnie z krokami przedstawionymi na rysunkach technicznych, używając śrubokręta TX20 do zabezpieczenia silnika w obudowie.
Instalacja elektryczna
Instalacja elektryczna wymaga podłączenia skrzynki sterowniczej (Control Box) do zasilania 12V DC, przełącznika oraz silnika. System musi być obsługiwany wyłącznie za pomocą przełącznika z kontaktem chwilowym.
- Napięcie zasilania: 12V DC
- Pobór prądu: Nominalny 10A, szczytowy 20,5A
- Moment obrotowy: 3 Nm
- Prędkość nominalna: 58 - 70 obr./min
- Klasa szczelności skrzynki sterowniczej: IP 51
Obsługa ręczna

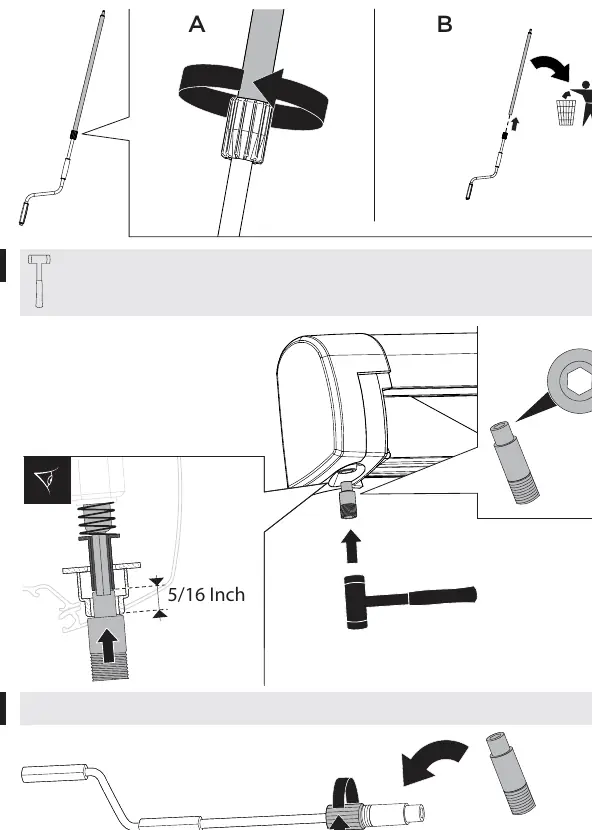

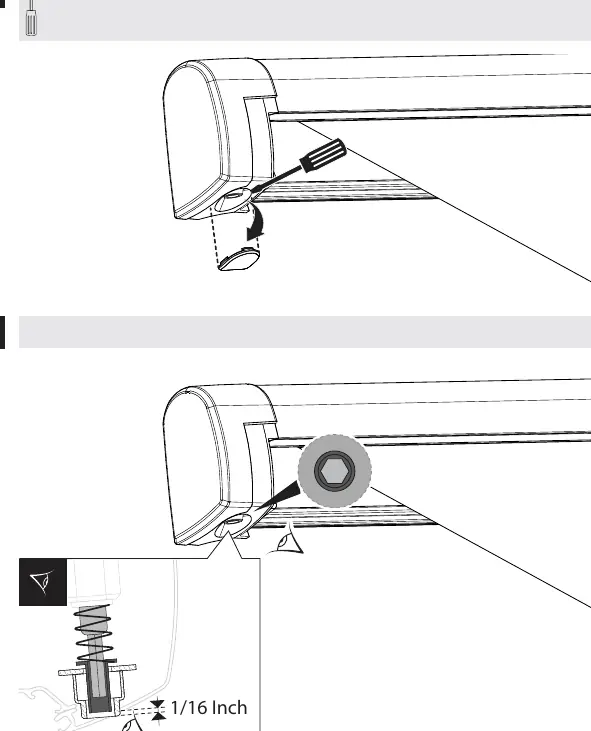

W przypadku braku zasilania lub awarii silnika, markizę można obsługiwać ręcznie. Instrukcja opisuje sposób demontażu zaślepki i użycia korby do ręcznego zwijania lub rozwijania markizy.
Informacje o producencie
Thule
Praktyczna pomoc
Typowe problemy
Sprawdź zasilanie 12V, bezpiecznik 20A oraz kody błędów LED na skrzynce sterowniczej (np. 2x mignięcie oznacza brak podłączonego silnika).
Użyj trybu ręcznego (Manual Override) zgodnie z instrukcją, używając korby po zdjęciu zaślepki.
Przed użyciem
- Sprawdź, czy napięcie zasilania wynosi 12V DC.
- Upewnij się, że posiadasz śrubokręt TX20.
- Sprawdź poprawność połączeń elektrycznych zgodnie ze schematem.
- Upewnij się, że używany przełącznik jest typu chwilowego (momentary contact).
- Sprawdź, czy bezpiecznik 20A jest zainstalowany w obwodzie zasilania.
