Instrukcja obsługi lampy wiszącej Tidoin 900001 / 900002
Szybki przewodnik montażu i instalacji lampy wiszącej Tidoin 900001 / 900002. Dowiedz się, jak bezpiecznie podłączyć przewody, złożyć elementy konstrukcyjne i zamontować oświetlenie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i instalacji lampy wiszącej Tidoin (modele 900001, 900002). Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie w głównym panelu bezpieczników. Zaleca się, aby instalację przeprowadził wykwalifikowany elektryk. Produkt zawiera elementy szklane, z którymi należy obchodzić się ostrożnie.
Parametry techniczne
- Wymagane zasilanie: 120V, 60Hz
- Typ żarówki: 1x E26, maksymalna moc 100W
- Zalecana żarówka: 9W LED ST58
Zawartość zestawu

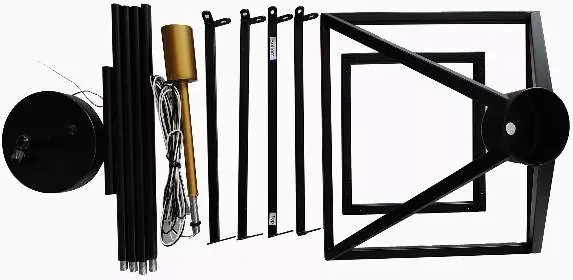

Przed rozpoczęciem montażu sprawdź, czy w opakowaniu znajdują się wszystkie elementy wymienione w liście części, takie jak: wspornik montażowy, czasza (canopy), pręty (stems), ramy (top/bottom frame) oraz elementy złączne (śruby, nakrętki).
Montaż i instalacja

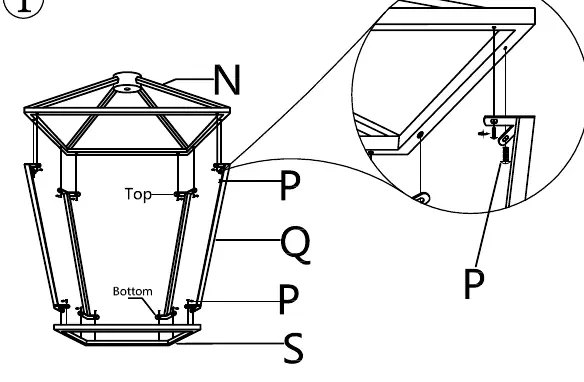

- Przygotowanie ramy: Zamontuj górną ramę (N) do czterech kwadratowych rur (Q) za pomocą śrub (P). Następnie przymocuj dolną ramę (S) do dolnych końców rur (Q) za pomocą śrub (P). Dokręć wszystkie śruby po ustawieniu elementów w odpowiedniej pozycji.
- Przygotowanie pręta centralnego: Zdejmij pierścień (L) z pręta (O). Włóż pręt centralny (O) do otworu w górnej ramie (N), nałóż nasadkę (M) i zabezpiecz pierścieniem (L). Przeciągnij przewody lampy (J) przez otwór w górnej ramie i pierścieniu.

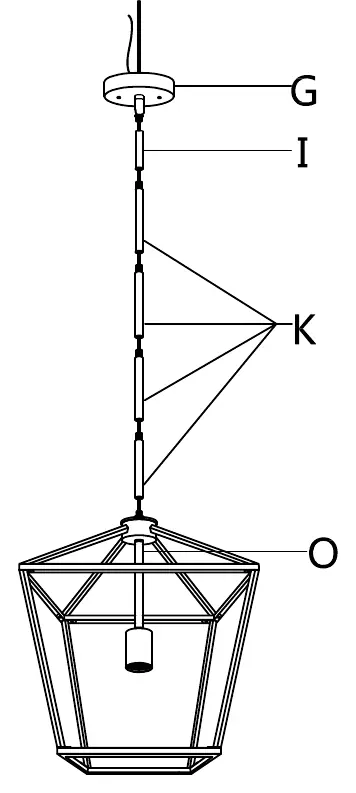

- Regulacja wysokości: Dobierz odpowiednią liczbę prętów (I i K) w zależności od pożądanej wysokości zawieszenia. Nakręć pręty na pręt centralny (O) i przymocuj do przegubu czaszy (G).
- Montaż wspornika: Zamontuj wspornik montażowy (D) do puszki przyłączeniowej (A) za pomocą śrub (E).

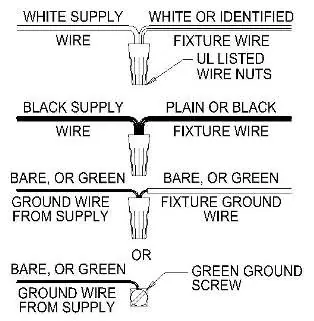

- Podłączenie elektryczne: Połącz przewody zgodnie ze schematem (biały do białego, czarny do czarnego, uziemienie do uziemienia) za pomocą nakrętek (C).

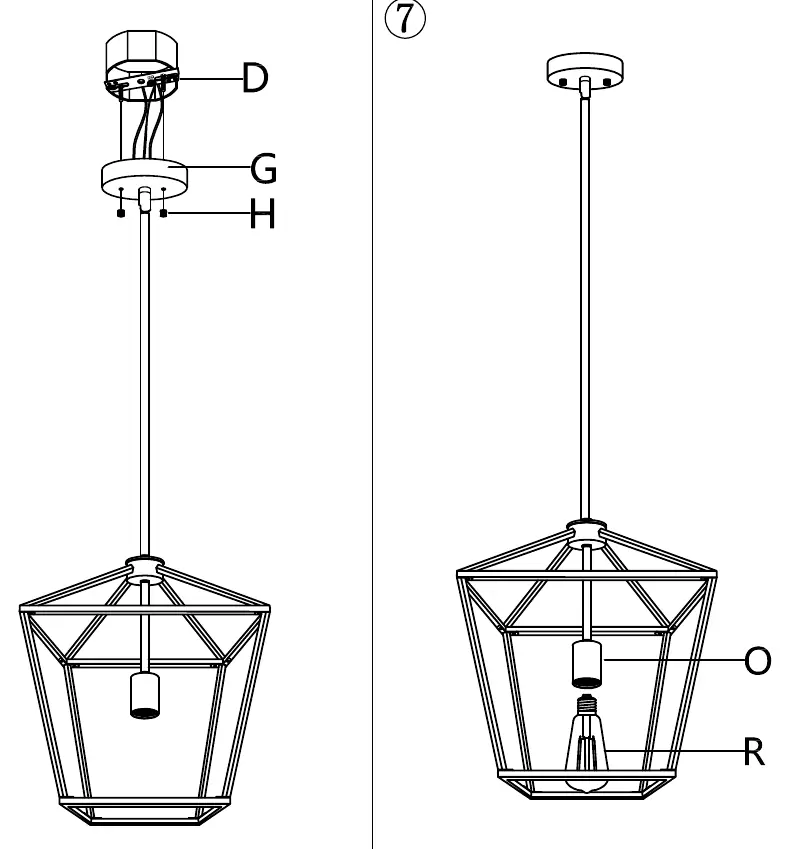

- Finalizacja: Nasuń czaszę (G) na wspornik (D) i zabezpiecz nakrętkami (H). Wkręć żarówkę (R) do oprawki na pręcie (O).
Podłączenie elektryczne
Podłącz przewody zgodnie z poniższymi zasadami:
- Przewód biały zasilania do białego przewodu lampy.
- Przewód czarny zasilania do czarnego przewodu lampy.
- Przewód uziemiający (goły lub zielony) zasilania do przewodu uziemiającego lampy lub śruby uziemiającej.
W razie pytań lub brakujących części prosimy o kontakt z producentem pod adresem [email protected].
Praktyczna pomoc
Typowe problemy
Brakujące części lub uszkodzone szkło
Skontaktuj się z producentem pod adresem [email protected] w celu uzyskania części zamiennych.
Trudności z dopasowaniem czaszy do wspornika
Wyreguluj śruby na wsporniku montażowym (D), aby uzyskać odpowiedni wysięg przed zamocowaniem czaszy (G).
Przed użyciem
- Wyłącz zasilanie w głównym panelu bezpieczników.
- Sprawdź zawartość opakowania zgodnie z listą części.
- Upewnij się, że posiadasz żarówkę typu E26 (max 100W).
- Przygotuj narzędzia niezbędne do montażu elektrycznego.
Parametry w praktyce
- E26 100W Max
- Typ gwintu żarówki i maksymalna dopuszczalna moc żarówki.
Ilustracje i schematy
- Schemat okablowania przedstawia poprawne połączenie przewodów zasilających z przewodami lampy przy użyciu nakrętek (wire nuts).
- Rysunki montażowe pokazują kolejność łączenia ramy, prętów i czaszy.
Zgodność modelu
- Instrukcja jest generyczna i może dotyczyć różnych wariantów lampy, dlatego wygląd elementów może się nieznacznie różnić.
