Instrukcja instalacji sterownika Tivoli 100-277V Infinity Direct Multi-Circuit 192
Szybki przewodnik instalacji sterownika Tivoli 100-277V Infinity Direct Multi-Circuit 192. Zawiera schematy połączeń, wymagania montażowe, parametry techniczne oraz instrukcje podłączenia zasilania i ściemniaczy.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące instalacji sterownika Tivoli 100-277V Infinity Direct Multi-Circuit 192. Urządzenie jest przeznaczone do pracy z napięciem 100-277V AC i wymaga montażu przez wykwalifikowanego specjalistę zgodnie z lokalnymi przepisami elektrycznymi. Przed przystąpieniem do prac należy upewnić się, że zasilanie jest wyłączone.
Wymagania montażowe
Sterownik powinien być montowany w miejscu zapewniającym co najmniej 10 cali (ok. 25 cm) wolnej przestrzeni wokół obudowy dla zapewnienia odpowiedniej wentylacji. Należy unikać montażu w pobliżu źródeł ciepła. Urządzenie może pracować w temperaturze otoczenia od -40°C do +60°C. W przypadku instalacji zewnętrznych obudowę należy montować pionowo, z otworami na przewody skierowanymi w dół.
Instalacja i podłączenie
Montaż odbywa się poprzez przykręcenie obudowy do sztywnej powierzchni za pomocą 4 śrub. Po zamontowaniu należy usunąć zaślepki otworów, zainstalować dławiki kablowe i przeprowadzić przewody. Do wejścia zasilania należy użyć przewodów 18AWG, a do wyjścia 16AWG. Wszystkie połączenia muszą być wykonane za pomocą atestowanych złączek (wire nuts) i być bardzo szczelne.
Tryby pracy i ściemnianie
Sterownik obsługuje dwa obwody wyjściowe i współpracuje z różnymi typami ściemniaczy, w tym ELV, MLV, TRIAC, 0-10V oraz PWM. Szczegółowe schematy połączeń dla ściemniania TRIAC (pierwotne) oraz 0-10V (wtórne) znajdują się w sekcji diagramów instrukcji.
Bezpieczeństwo i konserwacja
Urządzenie posiada zabezpieczenia przeciwzwarciowe, przeciążeniowe oraz termiczne. Nie należy otwierać obudowy sterownika. Wszelkie awarie powinny być diagnozowane przez wykwalifikowanego technika. Należy regularnie sprawdzać szczelność połączeń i stan uszczelki pod pokrywą.
Praktyczna pomoc
Typowe problemy
Zapewnij co najmniej 10 cali wolnej przestrzeni wokół urządzenia i sprawdź, czy nie znajduje się ono w pobliżu źródeł ciepła.
Upewnij się, że napięcie wejściowe mieści się w zakresie 100-277V AC. Użycie innego źródła zasilania spowoduje utratę gwarancji.
Upewnij się, że obudowa jest zamontowana pionowo, a otwory na przewody znajdują się na dole.
Przed użyciem
- Wyłącz zasilanie przed rozpoczęciem prac.
- Sprawdź zawartość opakowania.
- Upewnij się, że posiadasz odpowiednie dławiki kablowe dla otworów 1/2 cala.
- Przygotuj atestowane złączki przewodów (wire nuts).
- Zweryfikuj, czy powierzchnia montażowa jest sztywna i odpowiednia dla 4 śrub montażowych.
Parametry w praktyce
- 100-277VAC Input
- Uniwersalne napięcie wejściowe obsługujące standardowe sieci elektryczne.
- Power Factor 0.99
- Wysoka efektywność energetyczna urządzenia.
Ilustracje i schematy

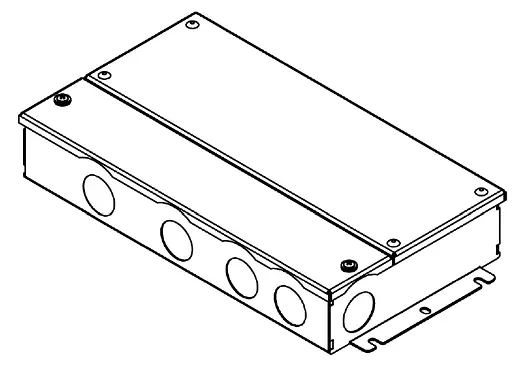

- Schemat montażu: pokazuje sposób przykręcenia obudowy oraz montaż uszczelki i pokrywy.
- Schemat połączeń: wskazuje podłączenie linii zasilającej (Line, Neutral, Ground) oraz wyjść na dwa obwody.
- Wykres deratingu: pokazuje zależność dopuszczalnego obciążenia od temperatury otoczenia.
Zgodność modelu
- Obsługuje ściemnianie: ELV, MLV, TRIAC, 0-10V, PWM.
- Klasa ochrony: Certyfikowany dla aplikacji Class 2.
- Warunki środowiskowe: Przystosowany do miejsc suchych, wilgotnych i mokrych.
