Instrukcja montażu stojaka na drewno kominkowe Toboli 63518
Kompletny przewodnik montażu stojaka na drewno kominkowe Toboli 63518. Sprawdź listę części, akcesoriów oraz instrukcję krok po kroku, jak złożyć konstrukcję i zamontować pokrycie ochronne.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja służy do montażu stojaka na drewno kominkowe Toboli 63518. Zawiera wykaz części oraz 10 kroków montażowych prowadzących od złożenia podstawy po montaż pokrycia. str. 1, 2, 3, 4
Najważniejsze czynności
- Montaż podstawy str. 2
- Montaż ramy głównej str. 3, 4
- Montaż dachu str. 5, 6
- Montaż pokrycia str. 7
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Wymiary | 185x70x185cm | Wymiary zewnętrzne stojaka | str. 1 |
Gdzie szukać w PDF
- Wykaz części str. 1
- Instrukcja montażu str. 2, 3, 4, 5
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera szczegółowe wytyczne dotyczące montażu stojaka na drewno kominkowe Toboli 63518. Przed rozpoczęciem montażu należy upewnić się, że wszystkie elementy wymienione w wykazie części są obecne w opakowaniu.
Wykaz części i akcesoriów
Zestaw zawiera śruby (A-F), nakrętki (L), łączniki (C, D), stopy (G) oraz narzędzia (H, I, J, K). Komponenty konstrukcyjne są oznaczone numerami od 1 do 14. Przed montażem warto posegregować elementy zgodnie z tabelą na stronie 1.
Montaż krok po kroku

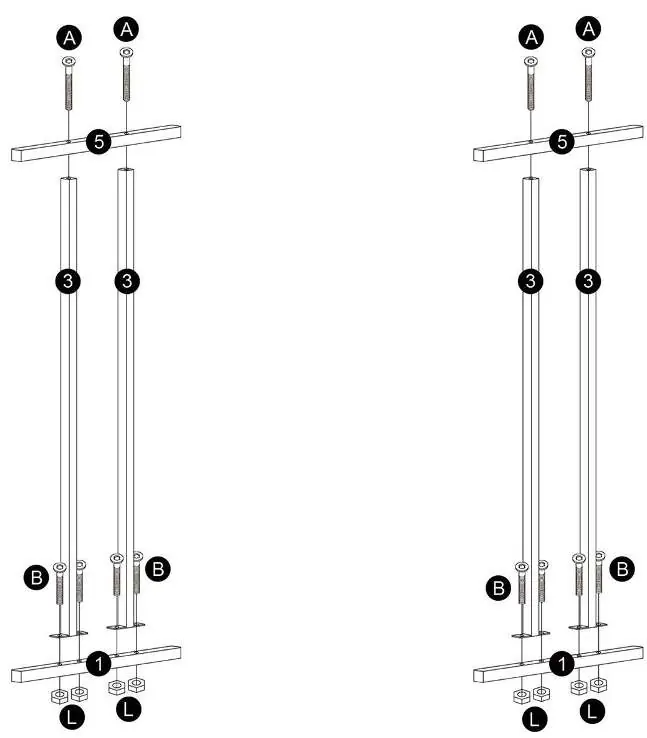

- Krok 1: Montaż podstawy przy użyciu elementów 1, 3, 5 oraz śrub A i B.

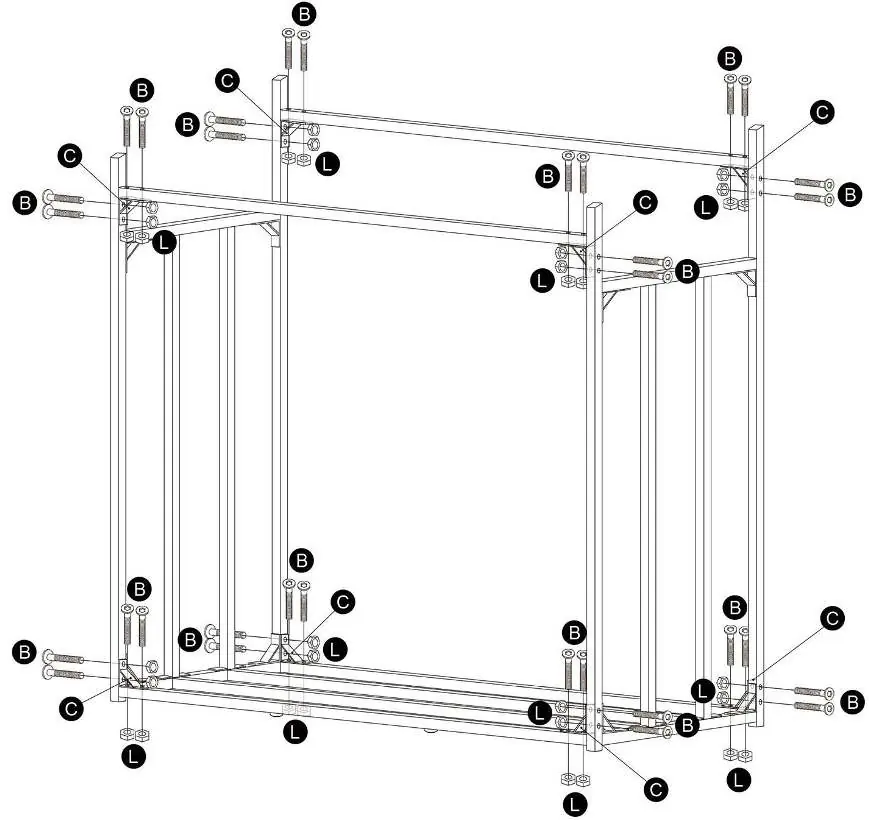

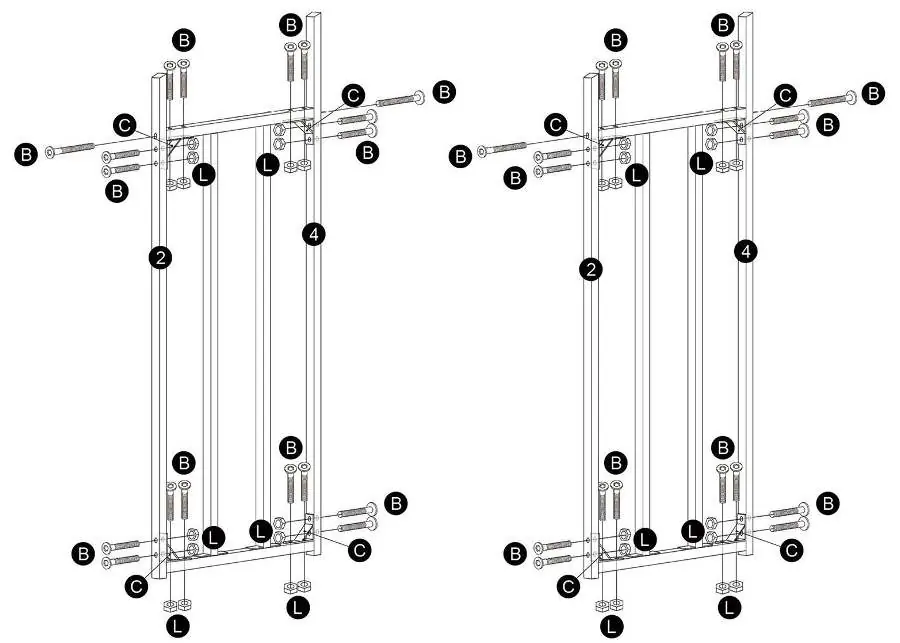

- Krok 2-5: Montaż ramy głównej przy użyciu łączników C, śrub B i nakrętek L.

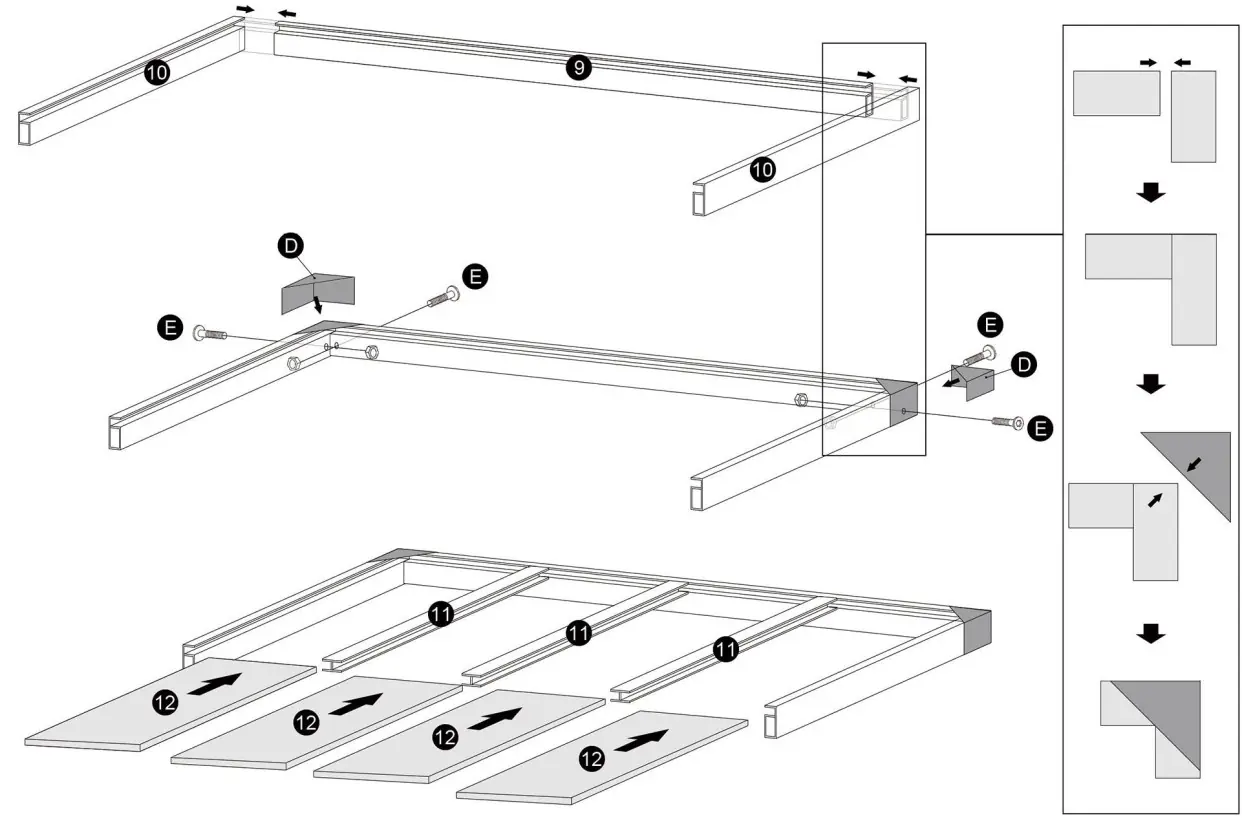

- Krok 6-7: Montaż ramy dachu przy użyciu elementów 9, 10, 11, 12 oraz łączników D i śrub E.

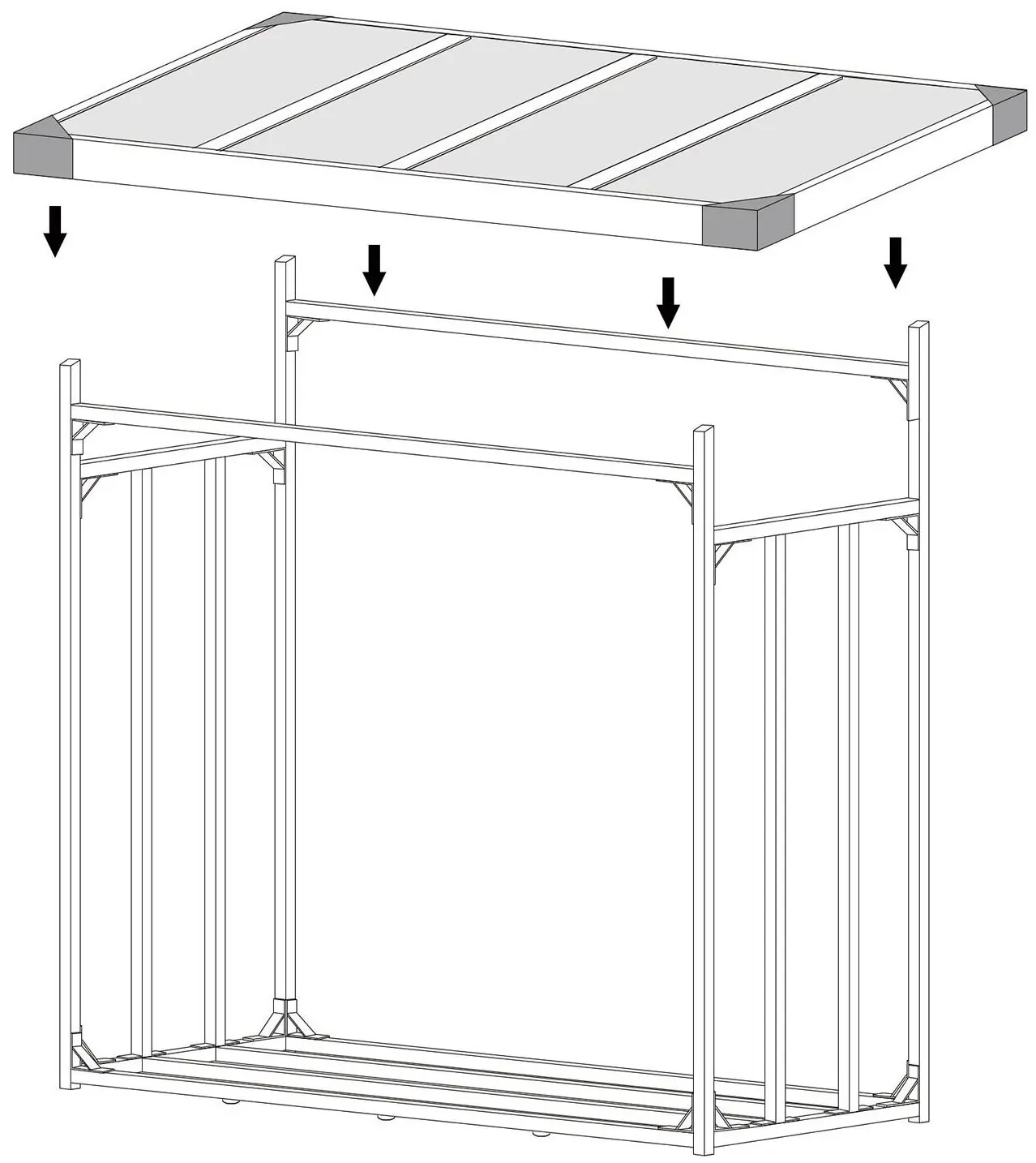

- Krok 8: Osadzenie ramy dachu na konstrukcji głównej.

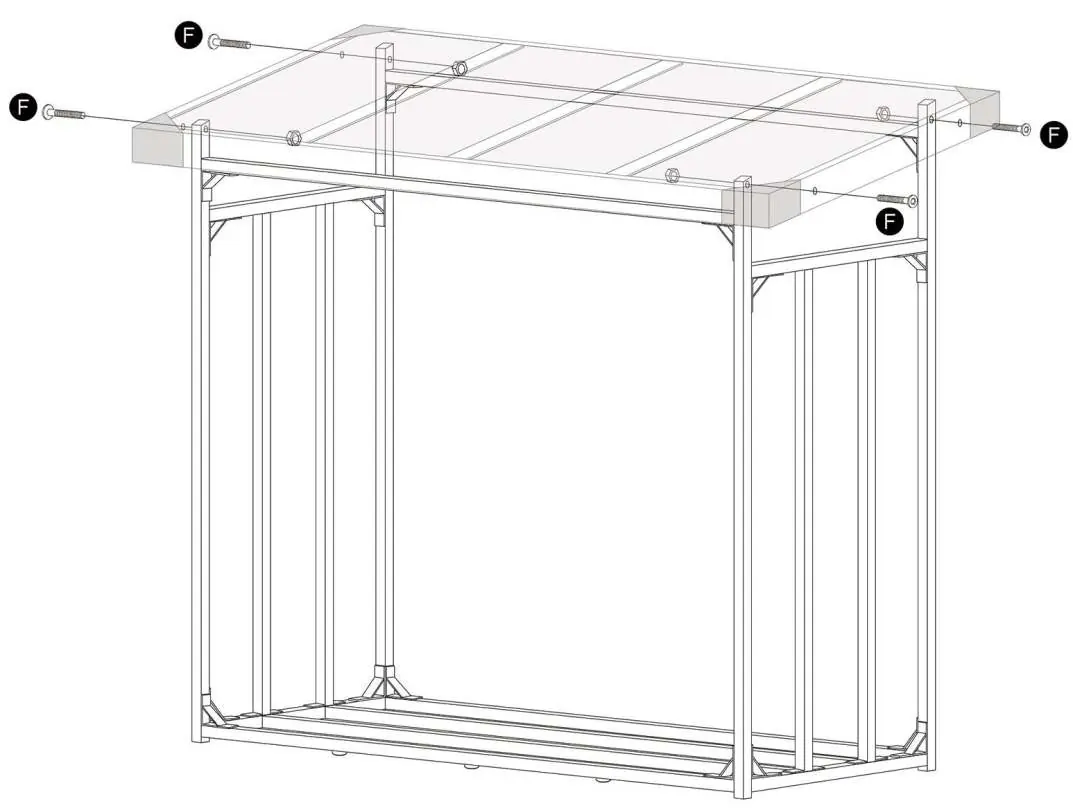

- Krok 9: Przykręcenie dachu do ramy za pomocą śrub F.
- Krok 10: Nałożenie pokrycia ochronnego (13, 14) na gotową konstrukcję.
Praktyczna pomoc
Przed użyciem
- Sprawdź kompletność wszystkich śrub i elementów zgodnie z listą na stronie 1.
- Przygotuj klucze M6 i M8 (dołączone do zestawu).
- Upewnij się, że masz wystarczająco dużo miejsca na montaż.
- Zaleca się montaż w dwie osoby dla większego bezpieczeństwa.
Ilustracje i schematy
- Schematy pokazują kolejność łączenia profili za pomocą śrub i nakrętek.
- Krok 10 pokazuje sposób naciągnięcia pokrycia ochronnego na stelaż.
