Lista części i schemat montażowy dmuchawy akumulatorowej Tolsen 87328
Przewodnik po częściach i montażu dmuchawy akumulatorowej Tolsen 87328. Zawiera pełną listę komponentów oraz schemat rozstrzelony urządzenia.
Źródłowy PDF: English · opis: polski
Spis treści
Najważniejsze informacje
Niniejszy dokument stanowi oficjalną listę części zamiennych oraz schemat montażowy dla dmuchawy akumulatorowej Tolsen 87328. Dokument służy do identyfikacji komponentów urządzenia oraz zrozumienia jego budowy wewnętrznej.
Lista części
Urządzenie składa się z 33 głównych elementów. Poniżej przedstawiono kluczowe komponenty:
- Napęd i obudowa: Silnik (11), obudowa silnika (10, 12), obudowa główna (13).
- Układ nadmuchu: Rura (1), wirnik (8), osłona wirnika (9).
- Zasilanie i sterowanie: Baza akumulatora (22, 25), spust (32), przełącznik (30).
- Elementy montażowe: Śruby (5, 19, 21), sprężyny (16, 28, 31), piny (17, 24).
Uwaga: Akumulator (pozycja 26) nie jest dołączony do zestawu.
Schemat montażowy

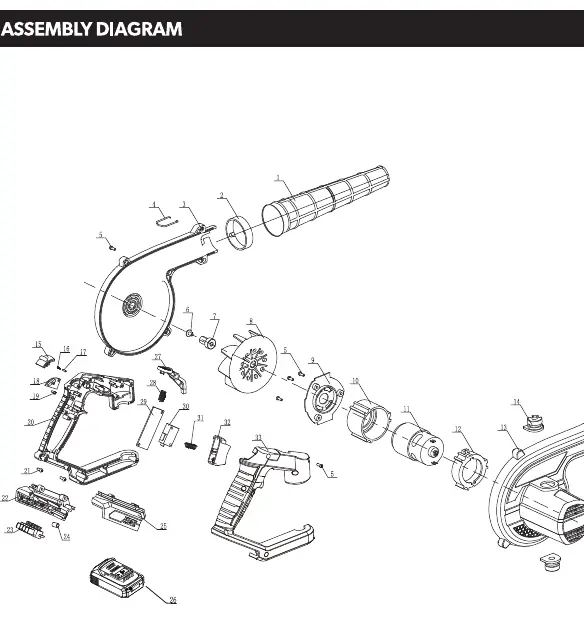

Dokument zawiera szczegółowy schemat rozstrzelony (exploded view), który ilustruje wzajemne położenie wszystkich 33 części. Schemat ten jest niezbędny do poprawnego montażu i demontażu urządzenia podczas prac serwisowych.
Praktyczna pomoc
Przed użyciem
- Sprawdź, czy posiadasz wszystkie 33 elementy wymienione w liście części.
- Upewnij się, że posiadasz kompatybilny akumulator (brak w zestawie).
- Zweryfikuj poprawność montażu obudowy przed uruchomieniem.
Ilustracje i schematy
- Schemat rozstrzelony pokazuje kolejność montażu od silnika i wirnika, przez obudowę, aż po uchwyt i bazę akumulatora.
- Numery na schemacie odpowiadają numerom w tabeli części.
