Instrukcja obsługi i wykaz części frezarki górnowrzecionowej Tolsen 79559
Przewodnik po częściach i schemat montażowy frezarki górnowrzecionowej Tolsen 79559 2100W. Zidentyfikuj elementy urządzenia i zobacz ich rozmieszczenie na schemacie.
Źródłowy PDF: English · opis: polski
Spis treści
Wykaz części i schemat montażowy
Niniejszy dokument zawiera szczegółowy wykaz części oraz schemat montażowy (exploded view) dla frezarki górnowrzecionowej Tolsen 79559 o mocy 2100W. Dokument służy jako pomoc przy identyfikacji elementów urządzenia, serwisowaniu oraz zamawianiu części zamiennych.
Identyfikacja części
Wykaz części zawiera 71 pozycji, w tym kluczowe elementy takie jak tuleje zaciskowe (Collet 1/2", 6mm, 8mm, 1/4"), szczotki węglowe, prowadnice równoległe oraz elementy obudowy. Każda część jest przypisana do numeru na schemacie montażowym, co ułatwia ich lokalizację.

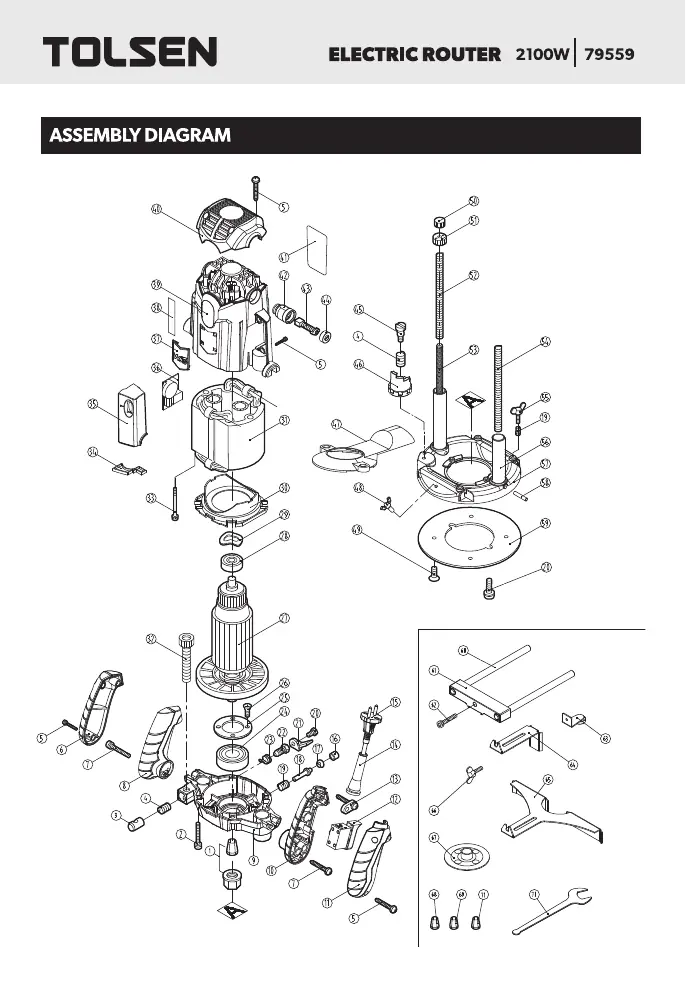

Schemat montażowy
Schemat przedstawia rozłożenie urządzenia na części pierwsze. Pozwala on na zrozumienie wzajemnego położenia elementów, takich jak silnik, uchwyty, mechanizm regulacji głębokości oraz prowadnice. Przed przystąpieniem do jakichkolwiek prac serwisowych lub wymiany części należy upewnić się, że urządzenie jest odłączone od zasilania.
Praktyczna pomoc
Ilustracje i schematy
- Schemat montażowy (strona 2) pozwala zidentyfikować położenie wszystkich 71 części.
- Numery na schemacie odpowiadają numerom w tabeli części na stronie 1.
Zgodność modelu
- Urządzenie obsługuje tuleje zaciskowe: 1/2", 6mm, 8mm, 1/4".
