Lista części i schemat narzędzia wielofunkcyjnego Tolsen 79757
Przegląd części zamiennych i schemat budowy narzędzia wielofunkcyjnego Tolsen 79757. Zidentyfikuj elementy zestawu, takie jak szczotki węglowe, łożyska czy przewód zasilający, korzystając z dołączonego wykazu.
Spis treści
Wykaz części i schemat budowy
Niniejszy dokument zawiera szczegółowy wykaz części zamiennych oraz schemat budowy narzędzia wielofunkcyjnego Tolsen 79757. Informacje te są niezbędne do identyfikacji elementów urządzenia podczas prac konserwacyjnych, napraw lub wymiany zużytych części.
Lista części
- 1: Przewód zasilający
- 2: Haczyki
- 3: Osłona kabla
- 4: Tabliczka znamionowa
- 5: Obudowa (kadłub)
- 6: Sworzeń blokujący Ø9
- 7: Sprężyna samoblokująca Ø0.5 x Ø6 x 8
- 8: Sworzeń blokujący Ø4.8 x 16.5
- 9: Pokrywa szczotek węglowych
- 10: Szczotki węglowe 4.8 x 5.4 x 10
- 11: Szczotkotrzymacz
- 12: Płytka regulacji prędkości
- 13: Nakrętka plastikowa M8
- 14: Nakrętka tulei zaciskowej M8
- 15: Tuleja zaciskowa Ø3.2
- 16: Łożysko 698
- 17: Wirnik silnika
- 18: Łożysko 606
- 19: Stojan silnika
- 20: Wkręt samogwintujący ST3X14
- 21: Tabliczka znamionowa
- 22: Prawa strona obudowy
- 23: Włącznik

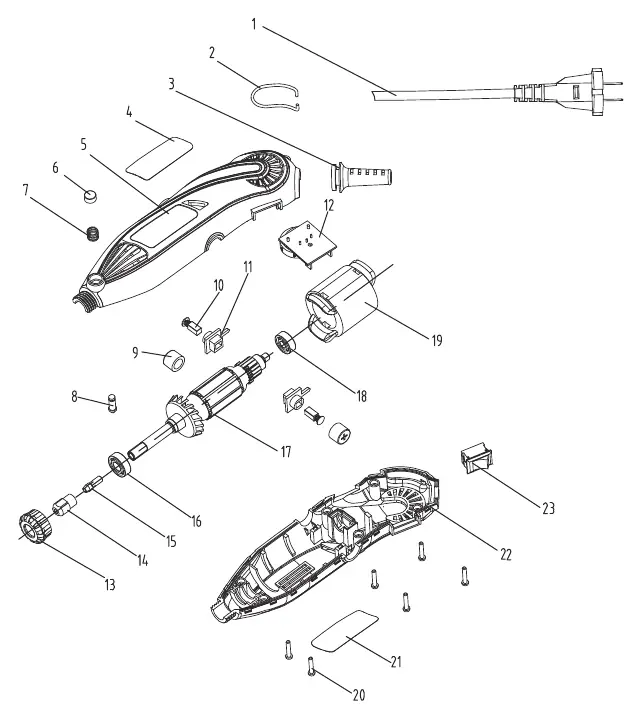

Schemat budowy
Dokument zawiera rysunek techniczny (widok rozstrzelony), który przedstawia wzajemne położenie wszystkich wymienionych powyżej części. Rysunek ten jest kluczowy przy demontażu i ponownym montażu urządzenia, pozwalając na prawidłowe umiejscowienie elementów takich jak łożyska, wirnik, stojan oraz włącznik.
Praktyczna pomoc
Typowe problemy
Wymień szczotki węglowe (część nr 10) zgodnie z wykazem, jeśli narzędzie traci moc lub iskrzy.
Upewnij się, że wszystkie elementy wewnętrzne (łożyska, wirnik, płytka regulacji) są poprawnie osadzone w gniazdach przed skręceniem obudowy (część nr 5 i 22) wkrętami (część nr 20).
Przed użyciem
- Sprawdź kompletność zestawu zgodnie z listą części (1-23).
- Upewnij się, że przewód zasilający nie jest uszkodzony.
- Sprawdź, czy tuleja zaciskowa (część nr 15) jest poprawnie dokręcona nakrętką (część nr 14).
