Niniejszy dokument stanowi listę części zamiennych oraz schemat techniczny giętarki do rur Topmaq 13-51mm. Zawiera szczegółowe rysunki rozłożeniowe (exploded view), które ułatwiają identyfikację komponentów oraz serwisowanie urządzenia.
Schemat montażowy giętarki

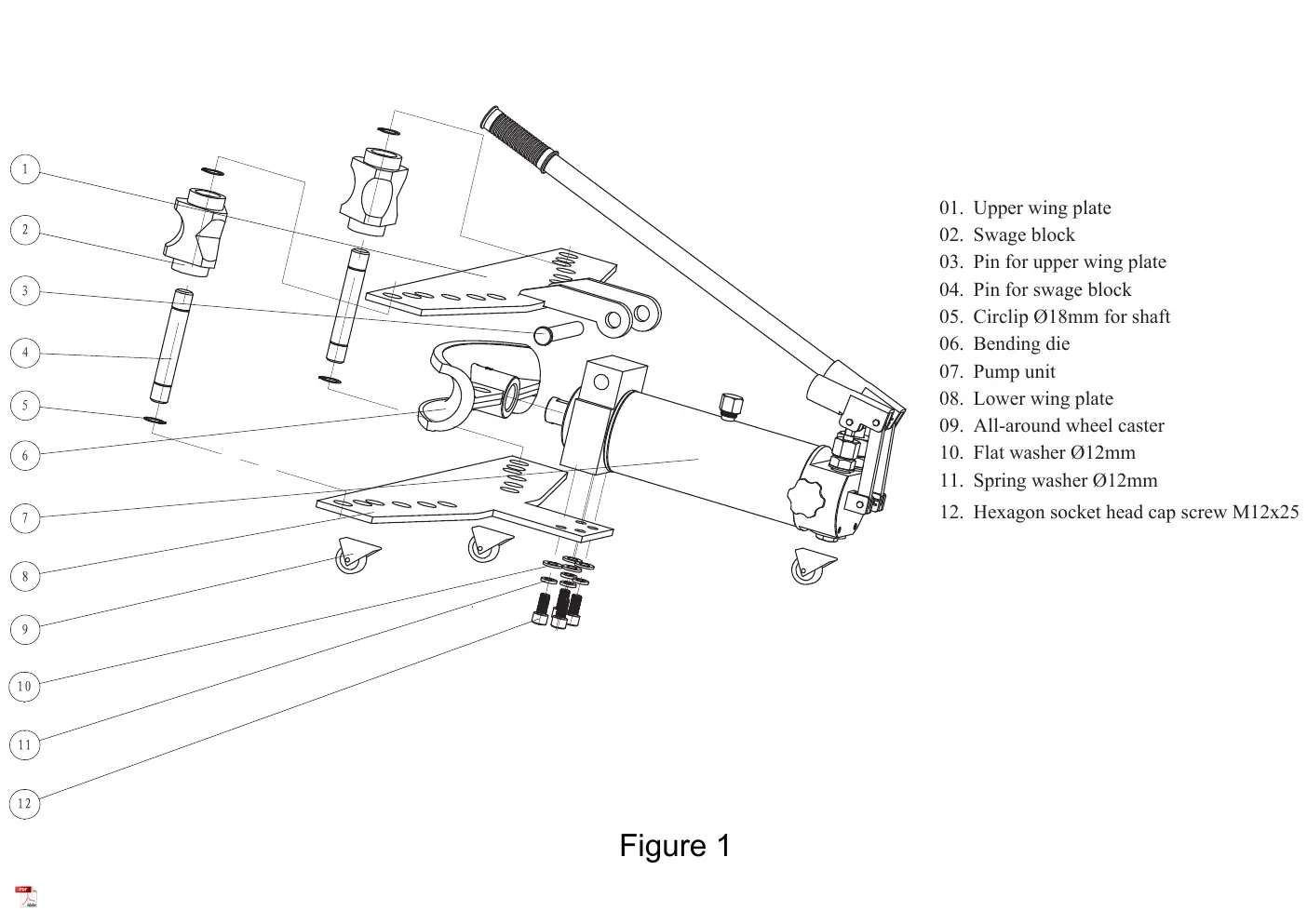

Rysunek 1 przedstawia główną konstrukcję giętarki. Kluczowe elementy obejmują płytę górną, blok gnący, tłok oraz elementy złączne. Lista części zawiera 12 głównych podzespołów, w tym płytę górną, blok gnący, sworznie oraz elementy mocujące.
Schemat pompy hydraulicznej

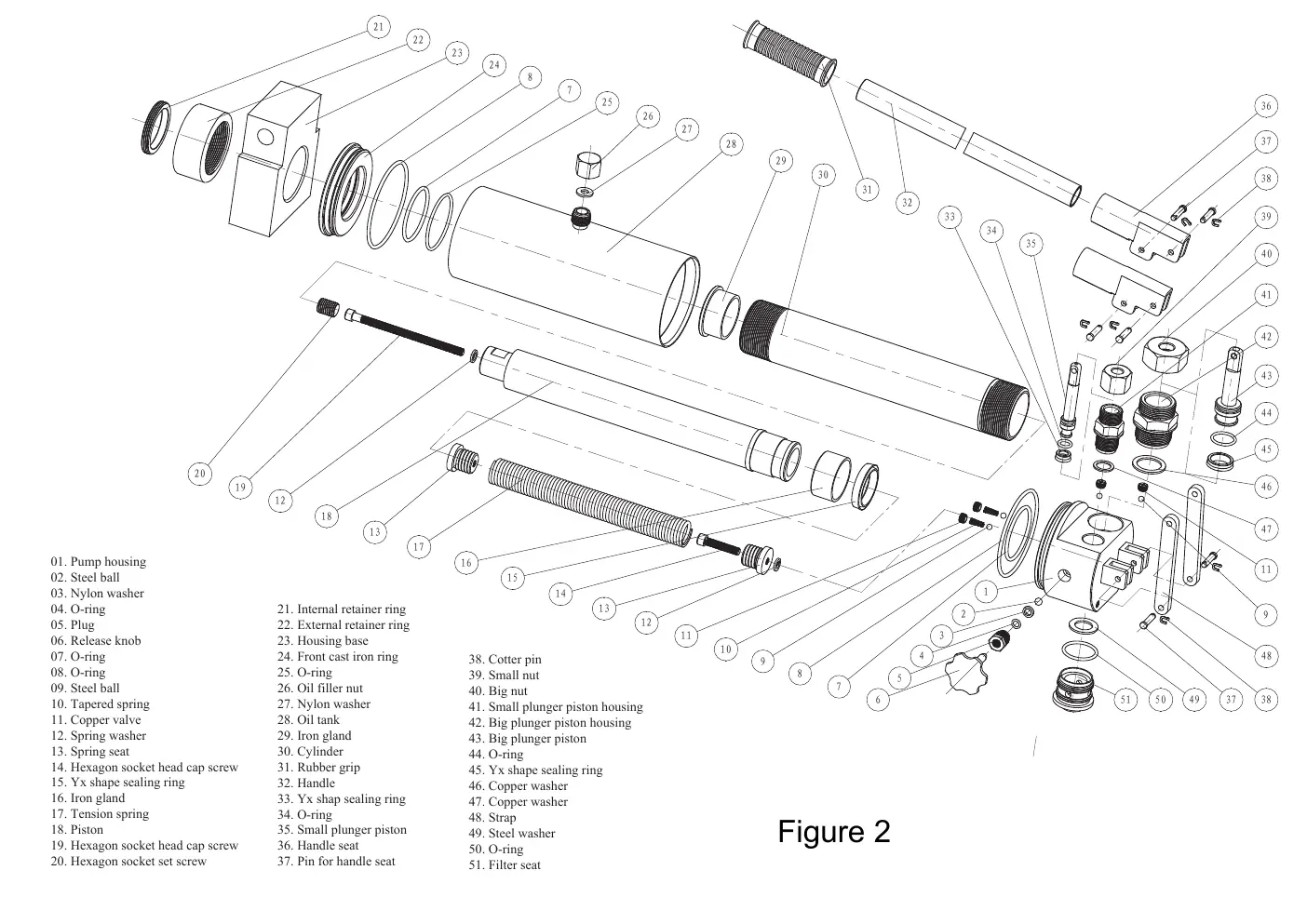

Rysunek 2 szczegółowo obrazuje budowę pompy hydraulicznej. Jest to złożony mechanizm zawierający 51 elementów, w tym uszczelki, zawory kulowe, sprężyny, tłoki oraz obudowę pompy. Schemat ten jest niezbędny w przypadku konieczności serwisowania układu hydraulicznego, wymiany uszczelnień lub naprawy zaworów.
Praktyczna pomoc
Typowe problemy
Sprawdź stan uszczelek (nr 4, 8, 44, 45) oraz dokręcenie elementów obudowy.
Sprawdź stan zaworów kulowych (nr 2, 9) oraz czy w układzie nie ma zanieczyszczeń.
Przed użyciem
- Sprawdź dokręcenie wszystkich śrub i elementów mocujących.
- Upewnij się, że wszystkie sworznie są poprawnie osadzone.
- Sprawdź szczelność układu hydraulicznego przed użyciem.
- Zweryfikuj, czy wszystkie części ruchome pracują płynnie.
