Katalog części kosiarki Toro TimeMaster 30in

Znajdź numery części zamiennych dla kosiarki Toro TimeMaster 30in (model 21219HD). Przewodnik zawiera szczegółowe schematy montażowe i listy części dla układu napędowego, tnącego, kół i uchwytu.

Źródłowy PDF: English · opis: polski

Spis treści

Najważniejsze informacje z katalogu

Ten dokument jest oficjalnym katalogiem części zamiennych dla kosiarki Toro TimeMaster 30in, model 21219HD. Zawiera szczegółowe schematy rozłożeniowe (exploded views) oraz listy części dla wszystkich głównych podzespołów urządzenia, co ułatwia identyfikację i zamawianie komponentów.

Jak zamawiać części zamienne

Aby zamówić części, należy przygotować numer części, żądaną ilość oraz opis. Informacje te znajdują się w tabelach pod każdym schematem.

Zrozumienie numerów referencyjnych

Katalog używa specjalnych formatów numerów referencyjnych:

Format a:b: Oznacza część wchodzącą w skład zespołu serwisowego (np. 6:1, 6:2). Zamawiając numer główny (np. 6), otrzymuje się cały zespół.
Format nX y: Oznacza ilość części (np. 2X 37 oznacza dwie sztuki części o numerze referencyjnym 37).

Przegląd zespołów kosiarki

Katalog obejmuje następujące sekcje:

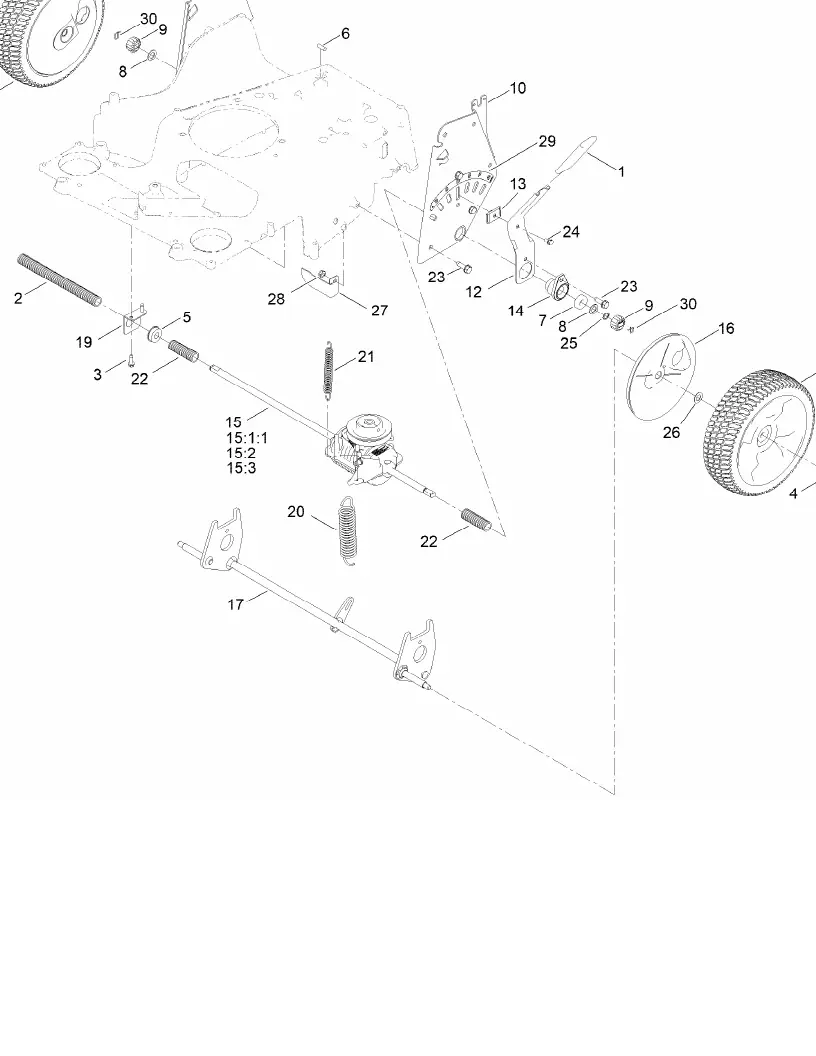

Schemat tylnych kół i regulacji wysokości

Zespół obudowy (Housing Assembly)
Zespół wrzeciona i paska (Spindle and Belt Assembly)
Zespół wyrzutu bocznego (Side Discharge Chute Assembly)
Zespół kosza na trawę (Grass Bag Assembly)
Zespół silnika i paska (Engine and Belt Assembly)
Zespół przednich kół i regulacji wysokości (Front Wheel and Height-of-Cut Assembly)
Zespół tylnych kół i regulacji wysokości (Rear Wheel and Height-of-Cut Assembly)
Zespół uchwytu (Handle Assembly)

Akcesoria

Dostępne są również akcesoria, takie jak zestawy serwisowe silnika, oleje, zestawy do mulczowania i pokrowce.

Informacje o producencie

The Toro Company

Profil marki

Strona producenta Otwórz oficjalną stronę Wsparcie Otwórz wsparcie Manuale producenta Otwórz bibliotekę instrukcji

Praktyczna pomoc

Typowe problemy

Nie wiesz, jak zamówić część wchodzącą w skład zespołu

Użyj numeru głównego zespołu (np. 6), aby zamówić cały zestaw, lub numeru podrzędnego (np. 6:1), aby zamówić pojedynczy element.

Przed użyciem

Zidentyfikuj numer modelu kosiarki (21219HD)
Znajdź odpowiedni schemat w spisie treści
Sprawdź numer części na liście pod schematem
Upewnij się, czy potrzebujesz całego zespołu czy pojedynczej części
Sprawdź ilość potrzebnych sztuk (format nX y)
