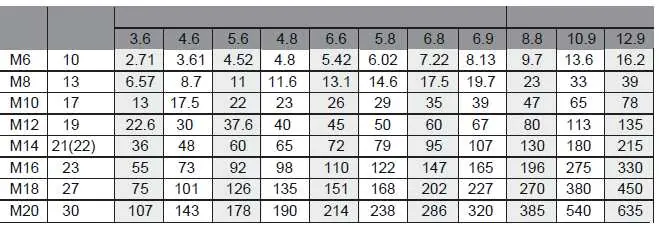

Szybki przewodnik po kluczu udarowym Total 1050W: parametry techniczne, zasady bezpieczeństwa, obsługa przełącznika kierunku obrotów, wymiana końcówek oraz tabela momentów dokręcania.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Klucz udarowy Total 1050W jest narzędziem elektrycznym przeznaczonym do prac montażowych. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, używać środków ochrony osobistej (okulary, ochrona słuchu, maska przeciwpyłowa) oraz upewnić się, że napięcie zasilania jest zgodne z tabliczką znamionową. Narzędzie posiada podwójną izolację.
Opis urządzenia
Główne elementy klucza to:
- Uchwyt narzędziowy (chuck)
- Końcówka robocza (drill bit)
- Przełącznik kierunku obrotów (góra/dół)
- Rękojeść
- Przewód zasilający
Obsługa
Wymiana końcówki: Przed montażem lub demontażem końcówki zawsze odłącz urządzenie od zasilania. Wsuń końcówkę roboczą w kwadratowy uchwyt narzędziowy, upewniając się, że jest stabilnie osadzona.
Kierunek obrotów: Przełącznik znajduje się na rękojeści. Naciśnięcie górnej części przełącznika uruchamia obroty w lewo (przeciwnie do ruchu wskazówek zegara), a dolnej części – w prawo (zgodnie z ruchem wskazówek zegara).
Włączanie i wyłączanie: Aby uruchomić urządzenie, naciśnij i przytrzymaj włącznik. Zwolnienie włącznika powoduje zatrzymanie pracy.
Dane techniczne
- Moc: 1050W
- Napięcie: 220-240V~50/60Hz
- Prędkość bez obciążenia: 2300 obr./min
- Maksymalny moment obrotowy: 550Nm
- Uchwyt narzędziowy: 1/2 cala
- Obsługiwane rozmiary śrub: M6-M24
Bezpieczeństwo i konserwacja
Utrzymuj otwory wentylacyjne w czystości, aby zapewnić prawidłowe chłodzenie silnika. Narzędzie powinno być serwisowane wyłącznie przez wykwalifikowany personel przy użyciu oryginalnych części zamiennych. Unikaj pracy w wilgotnym środowisku. Osoby z implantami medycznymi powinny skonsultować się z lekarzem przed użyciem narzędzia ze względu na generowane pole elektromagnetyczne.
Praktyczna pomoc
Typowe problemy
Sprawdź, czy wtyczka jest poprawnie podłączona do gniazda zasilania oraz czy włącznik nie jest zablokowany.
Upewnij się, że końcówka jest poprawnie i stabilnie osadzona w kwadratowym uchwycie narzędziowym.
Nie używaj narzędzia w deszczu lub wilgotnych warunkach. W razie konieczności pracy w wilgoci, użyj zasilania zabezpieczonego wyłącznikiem różnicowoprądowym (RCD).
Przed użyciem
- Sprawdź, czy napięcie w sieci odpowiada wartości na tabliczce znamionowej.
- Upewnij się, że włącznik jest w pozycji wyłączonej przed podłączeniem do prądu.
- Załóż okulary ochronne, ochronniki słuchu i maskę przeciwpyłową.
- Sprawdź, czy w obszarze pracy nie ma ukrytych przewodów elektrycznych.
- Upewnij się, że końcówka robocza jest dobrze zamocowana.
Ilustracje i schematy
- Schemat na stronie 5 pokazuje numerację części: uchwyt, przełącznik kierunku, rękojeść.
- Schemat na stronie 6 ilustruje sposób zmiany kierunku obrotów za pomocą przełącznika.
- Schemat na stronie 8 przedstawia widok rozstrzelony (exploded view) wszystkich części składowych urządzenia.
Zgodność modelu
- Używaj wyłącznie akcesoriów zalecanych przez producenta.
- Narzędzie przeznaczone do pracy z zasilaniem 220-240V.
