Instrukcja montażu miski ustępowej wiszącej TOTO 0GU220
Szybki przewodnik instalacji miski ustępowej wiszącej TOTO 0GU220. Dowiedz się, jak poprawnie zamontować urządzenie, podłączyć dopływ wody i odpływ oraz dbać o powłokę CEFIONTECT.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu miski ustępowej wiszącej TOTO 0GU220. Instalacja powinna być przeprowadzona przez wykwalifikowanego specjalistę. Należy bezwzględnie przestrzegać ostrzeżeń dotyczących dokręcania nakrętek, aby uniknąć uszkodzenia porcelany, oraz stosować nową uszczelkę (E-1) przy każdym ponownym montażu.
Przygotowanie do instalacji
Przed przystąpieniem do prac upewnij się, że:
- Wszystkie części są zgodne z listą w instrukcji.
- Ściana montażowa jest płaska i stabilna.
- W przypadku obecności listwy przypodłogowej (baseboard), należy wykonać regulację tak, aby zachować szczelinę 1,6 mm (1/16 cala).
- Przygotowano odpowiednie narzędzia do montażu.
Procedura montażu
- Podłączenie: Podłącz miskę ustępową (A-1) do wejścia zasilania wodą oraz do odpływu ścieków. Upewnij się, że połączenia są szczelne.
- Zasilanie wodą: W zależności od modelu (Top Spud lub Back Spud), podłącz zasilanie zgodnie z odpowiednim schematem.
- Dokręcanie: Dokręć nakrętki z wyczuciem. Zbyt mocne dokręcenie może spowodować pęknięcie miski.
- Test: Po zakończeniu montażu przeprowadź test spłukiwania, aby upewnić się, że żadne połączenie nie przecieka.
- Regulacja: Wyreguluj kąt otwarcia zaworu odcinającego, aby zapobiec rozpryskiwaniu wody poza miskę.
Czyszczenie i konserwacja powłoki CEFIONTECT
Produkty z oznaczeniem "G" posiadają powłokę CEFIONTECT, która ułatwia utrzymanie czystości. Aby zachować jej właściwości:
- Używaj łagodnych detergentów do mycia naczyń i miękkiej ściereczki (dla lavatory) lub żelowych środków czyszczących z miękką szczotką z tworzywa sztucznego (dla toalety).
- Nie używaj środków ściernych, proszków do szorowania, wybielaczy, rozpuszczalników chemicznych ani kwasów.
- Nie używaj metalowych szczotek ani wełny stalowej.
Informacje o producencie
TOTO Ltd.
Praktyczna pomoc
Typowe problemy
Wycieki wody po instalacji
Sprawdź szczelność wszystkich połączeń. Upewnij się, że użyto nowej uszczelki (E-1) i nie dokręcono nakrętek zbyt mocno, co mogłoby uszkodzić porcelanę.
Zarysowania lub ślady na powierzchni
Unikaj kontaktu metalowych przedmiotów (np. klamry paska, zegarki) z porcelaną. Jeśli pojawią się ślady, delikatnie przetrzyj powierzchnię detergentem ściernym.
Rozpryskiwanie wody podczas spłukiwania
Wyreguluj kąt otwarcia zaworu odcinającego, aby zmniejszyć ciśnienie lub przepływ wody.
Przed użyciem
- Sprawdź kompletność części zgodnie z instrukcją.
- Upewnij się, że ściana montażowa jest płaska.
- Przygotuj nową uszczelkę (E-1) do montażu.
- Sprawdź, czy zawór spłukujący jest poprawnie zainstalowany.
- Upewnij się, że masz dostęp do zaworu odcinającego wodę.
Parametry w praktyce
- Szczelina (Gap)
- Wymagana przerwa 1,6 mm (1/16 cala) przy montażu w pobliżu listew przypodłogowych.
- Maksymalne ciśnienie
- Kody modeli pozwalają na maksymalnie 80 PSI.
Ilustracje i schematy

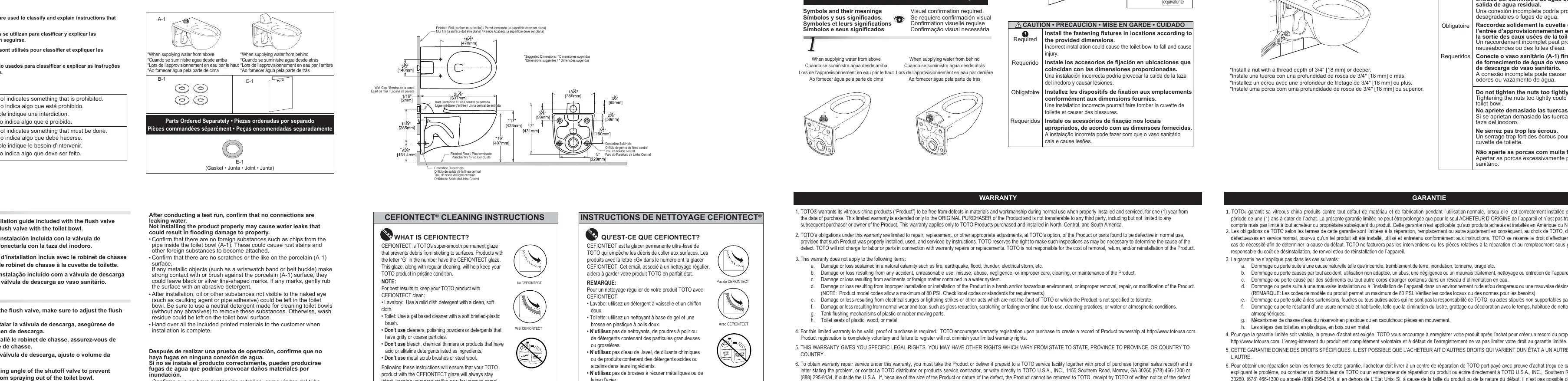

- Schemat A-1 przedstawia prawidłowe połączenie miski z instalacją wodną i odpływową.

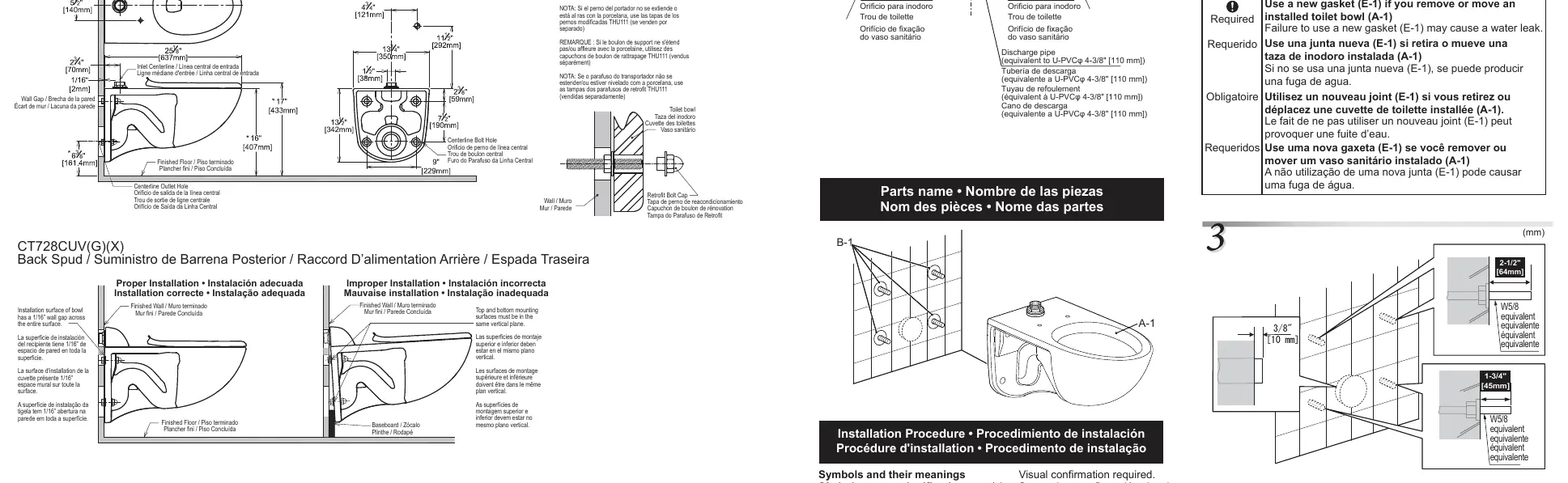

- Schematy Top Spud i Back Spud pokazują różnice w podłączeniu zasilania wodą (od góry lub od tyłu).
Zgodność modelu
- Wymaga profesjonalnego montażu.
- Kompatybilne z zaworami spłukującymi (flush valve).
- W przypadku, gdy śruba nośna nie wystaje, należy użyć zestawu naprawczego THU111.
