Instrukcja obsługi i serwisowania alternatora Toyota 1GR-FE
Szczegółowy przewodnik serwisowy dotyczący alternatora w silnikach Toyota 1GR-FE. Zawiera schematy montażowe, instrukcje demontażu, budowę wewnętrzną urządzenia oraz precyzyjne momenty dokręcania śrub.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Dokument zawiera instrukcje serwisowe, schematy montażowe oraz momenty dokręcania dla alternatora w silniku Toyota 1GR-FE. str. 1, 2, 3
Najważniejsze czynności
- Demontaż osłon i akumulatora str. 1
- Demontaż alternatora str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moment dokręcania osłony V-Bank | 9.8 N·m | Wartość momentu dla śrub osłony | str. 1 |
| Moment dokręcania koła pasowego | 110 N·m | Wartość momentu dla nakrętki koła pasowego | str. 3 |
Gdzie szukać w PDF
- Elementy zewnętrzne str. 1
- Demontaż alternatora str. 2
- Budowa wewnętrzna str. 3
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi techniczną instrukcję serwisową dla alternatora stosowanego w silnikach Toyota 1GR-FE. Zawiera on szczegółowe schematy budowy, instrukcje demontażu i montażu oraz wymagane momenty dokręcania dla poszczególnych połączeń śrubowych. Dokument jest przeznaczony dla wykwalifikowanego personelu serwisowego.

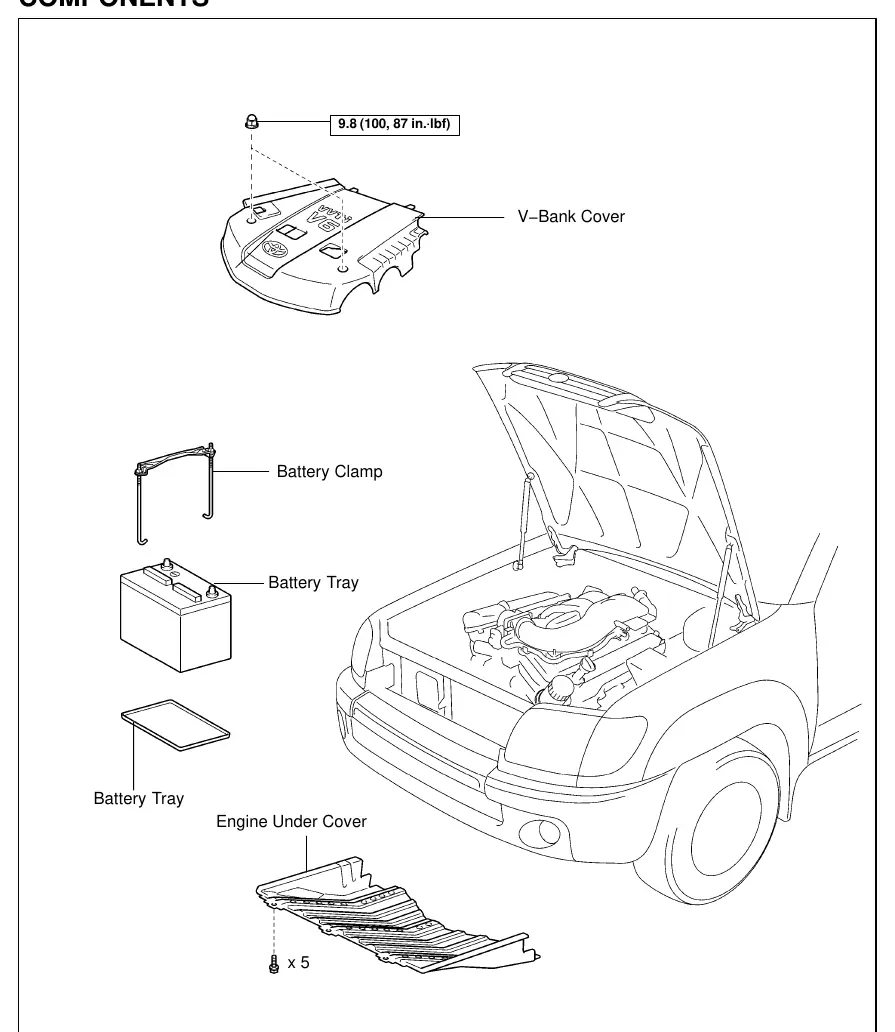

Elementy układu ładowania
Przed przystąpieniem do prac przy alternatorze należy zdemontować elementy utrudniające dostęp, w tym:
- Osłonę silnika (V-Bank Cover)
- Zacisk akumulatora oraz podstawę akumulatora
- Osłonę dolną silnika (Engine Under Cover)

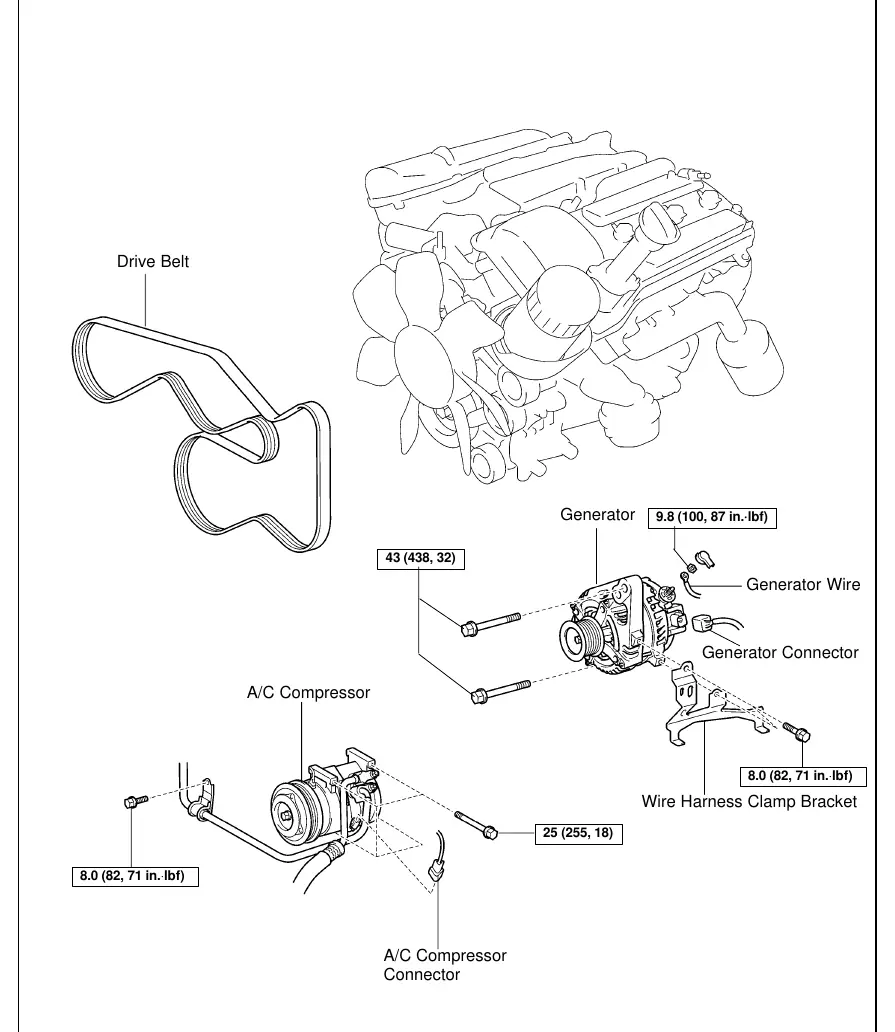

Demontaż i montaż alternatora
Proces serwisowy wymaga demontażu paska napędowego oraz kompresora klimatyzacji w celu uzyskania dostępu do alternatora. Należy zwrócić szczególną uwagę na poprawne odłączenie złącza alternatora oraz przewodu zasilającego. Wszystkie połączenia śrubowe muszą być dokręcone zgodnie z określonymi wartościami momentu obrotowego, aby zapewnić bezpieczną pracę układu.
Budowa wewnętrzna alternatora
Instrukcja zawiera szczegółowy schemat rozłożenia alternatora na części pierwsze, co umożliwia serwisowanie poszczególnych komponentów, takich jak:
- Koło pasowe alternatora (Generator Pulley)
- Zespół wirnika (Generator Rotor Assy)
- Zespół szczotkotrzymacza (Generator Brush Holder Assy)
- Łożyska i uszczelnienia
Podczas montażu należy pamiętać, że niektóre elementy, takie jak uszczelki i wybrane podkładki, są oznaczone jako części jednorazowe i wymagają wymiany na nowe.
Praktyczna pomoc
Typowe problemy
Należy zdemontować osłonę silnika, podstawę akumulatora oraz osłonę dolną silnika zgodnie ze schematem.
Zawsze stosuj klucz dynamometryczny i dokręcaj śruby zgodnie z wartościami podanymi w instrukcji (np. 9.8 N·m dla osłony V-Bank, 110 N·m dla koła pasowego).
Przed użyciem
- Upewnij się, że silnik jest wyłączony i wystygł.
- Odłącz ujemną klemę akumulatora.
- Przygotuj klucz dynamometryczny do precyzyjnego dokręcania śrub.
- Zidentyfikuj części jednorazowe (oznaczone symbolem Y), które wymagają wymiany.
