Instrukcja montażu głowicy cylindrów Toyota 1PZ

Przewodnik techniczny dotyczący montażu głowicy cylindrów w silnikach Toyota 1PZ, 1HZ oraz 1HD-T. Zawiera procedury pomiaru wystawania tłoka oraz doboru odpowiedniej uszczelki głowicy.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Instrukcja opisuje procedurę pomiaru wystawania tłoka oraz doboru uszczelki głowicy cylindrów dla silników Toyota 1PZ, 1HZ i 1HD-T. str. 1, 2

Najważniejsze czynności

  • Pomiar wystawania tłoka str. 1
  • Dobór uszczelki głowicy str. 2

Problemy i rozwiązania

Wystawanie tłoka poza specyfikacją

Zdemontuj tłok i korbowód, a następnie zainstaluj ponownie.

str. 1

Dane techniczne

Parametr Wartość Znaczenie Strony
Wystawanie tłoka (1PZ/1HZ) 0.405-0.655 mm Dopuszczalny zakres str. 1
Wystawanie tłoka (1HD-T) 0.475-0.725 mm Dopuszczalny zakres str. 1

Gdzie szukać w PDF

  • Pomiar wystawania tłoka str. 1
  • Dobór uszczelki głowicy str. 2
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Dokument zawiera procedury montażu głowicy cylindrów dla silników Toyota 1PZ, 1HZ oraz 1HD-T. Kluczowym elementem procesu jest dokładny pomiar wystawania tłoka oraz dobór odpowiedniej uszczelki głowicy na podstawie uzyskanych wyników.

Pomiar wystawania tłoka

Przed montażem należy sprawdzić wystawanie tłoka dla każdego cylindra:

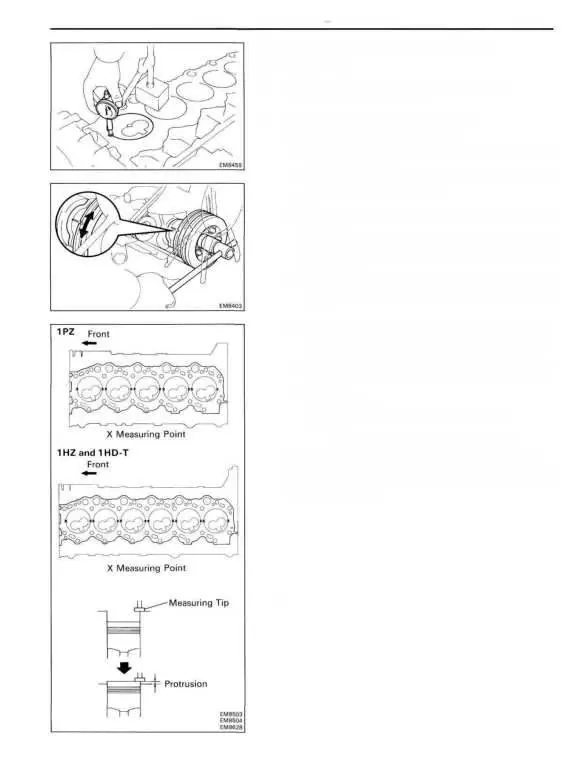

Procedura pomiaru wystawania tłoka
Procedura pomiaru wystawania tłoka
  1. Oczyść blok cylindrów rozpuszczalnikiem.
  2. Ustaw tłok w pozycji nieco przed górnym martwym punktem (TDC).
  3. Umieść czujnik zegarowy na bloku cylindrów i wyzeruj go.
  4. Znajdź punkt maksymalnego wysunięcia tłoka, powoli obracając wałem korbowym.
  5. Wykonaj pomiary w dwóch miejscach dla każdego cylindra (łącznie 10 pomiarów dla 1PZ lub 12 dla 1HZ i 1HD-T).
  6. Oblicz średnią z dwóch pomiarów dla każdego cylindra.

Dobór uszczelki głowicy

Na podstawie największej wartości wystawania tłoka należy dobrać odpowiednią uszczelkę. Dostępne są trzy rodzaje uszczelek (oznaczone numerami 1, 3 i 5).

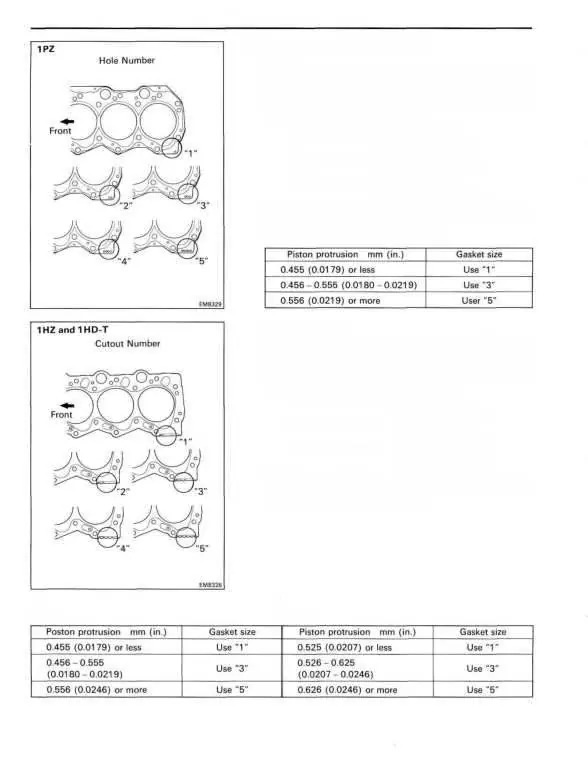

Tabela i schematy doboru uszczelki głowicy
Tabela i schematy doboru uszczelki głowicy

Specyfikacja uszczelek dla 1PZ

  • Otwór nr 1: 1.16-1.24 mm
  • Otwór nr 3: 1.26-1.34 mm
  • Otwór nr 5: 1.36-1.44 mm

Specyfikacja uszczelek dla 1HZ i 1HD-T

  • Wycięcie nr 1: 1.15-1.25 mm
  • Wycięcie nr 3: 1.25-1.35 mm
  • Wycięcie nr 5: 1.35-1.45 mm

Praktyczna pomoc

Typowe problemy

Wartość wystawania tłoka poza specyfikacją

Należy zdemontować tłok i korbowód (strona EM-86) i zainstalować ponownie (strona EM-108).

Przed użyciem

  • Oczyść blok cylindrów rozpuszczalnikiem
  • Przygotuj czujnik zegarowy
  • Upewnij się, że końcówka pomiarowa jest prostopadła do powierzchni bloku
  • Ustaw tłok nieco przed górnym martwym punktem (TDC)
