Instrukcja układu smarowania silnika Toyota 1ZZ-FE
Poznaj szczegóły techniczne układu smarowania silnika Toyota 1ZZ-FE. Sprawdź pojemności oleju, zasady działania pompy oraz schemat przepływu oleju w tym modelu.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Układ smarowania silnika 1ZZ-FE jest w pełni ciśnieniowy, wykorzystuje pompę typu cycloid napędzaną wałem korbowym. Pojemność oleju przy wymianie z filtrem wynosi 3.7 litra. str. 1
Najważniejsze czynności
- Wymiana oleju z filtrem str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Pojemność oleju (z filtrem) | 3.7 L | Standardowa ilość oleju przy wymianie | str. 1 |
| Pojemność oleju (bez filtra) | 3.5 L | Ilość oleju przy wymianie bez filtra | str. 1 |
| Pojemność oleju (na sucho) | 4.2 L | Całkowita pojemność układu | str. 1 |
Gdzie szukać w PDF
- Układ smarowania silnika 1ZZ-FE str. 1
Spis treści
Najważniejsze informacje o układzie smarowania
Układ smarowania silnika Toyota 1ZZ-FE jest systemem w pełni ciśnieniowym. Olej przepływa przez filtr oleju, a pompa typu cycloid jest napędzana bezpośrednio przez wał korbowy. System ten zapewnia smarowanie kluczowych komponentów silnika oraz obsługuje system zmiennych faz rozrządu VVT-i.
Pojemność układu smarowania
Podczas wymiany oleju należy przestrzegać następujących pojemności:
- Na sucho (silnik po remoncie): 4.2 litra
- Z wymianą filtra oleju: 3.7 litra
- Bez wymiany filtra oleju: 3.5 litra
Działanie systemu

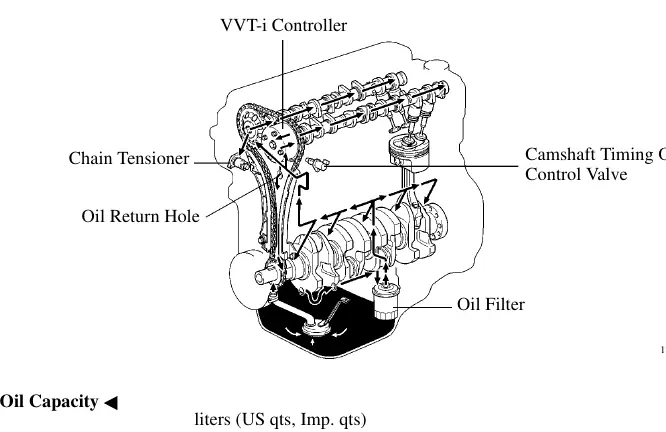

Silnik wykorzystuje system powrotu oleju, w którym olej jest tłoczony do górnej części głowicy cylindrów, a następnie wraca do miski olejowej przez otwór powrotny w głowicy. Filtr oleju jest zamontowany w dół od pokrywy łożyska wału korbowego, co ułatwia serwisowanie. Głowica cylindrów wyposażona jest w sterownik VVT-i oraz zawór sterujący czasem otwarcia zaworów, które są obsługiwane przez ciśnienie oleju silnikowego.
Praktyczna pomoc
Przed użyciem
- Sprawdź poziom oleju po wymianie
- Upewnij się, że filtr oleju jest poprawnie zamontowany
- Weryfikuj ilość oleju zgodnie z tabelą pojemności
- Sprawdź szczelność układu po wymianie filtra
Parametry w praktyce
- Pojemność z filtrem
- Ilość oleju potrzebna przy standardowej wymianie z filtrem (3.7L)
- Pojemność bez filtra
- Ilość oleju przy wymianie bez wymiany filtra (3.5L)
- Pojemność na sucho
- Ilość oleju dla silnika całkowicie opróżnionego (4.2L)
